Фонарь (задний) — HITACHI ZW80

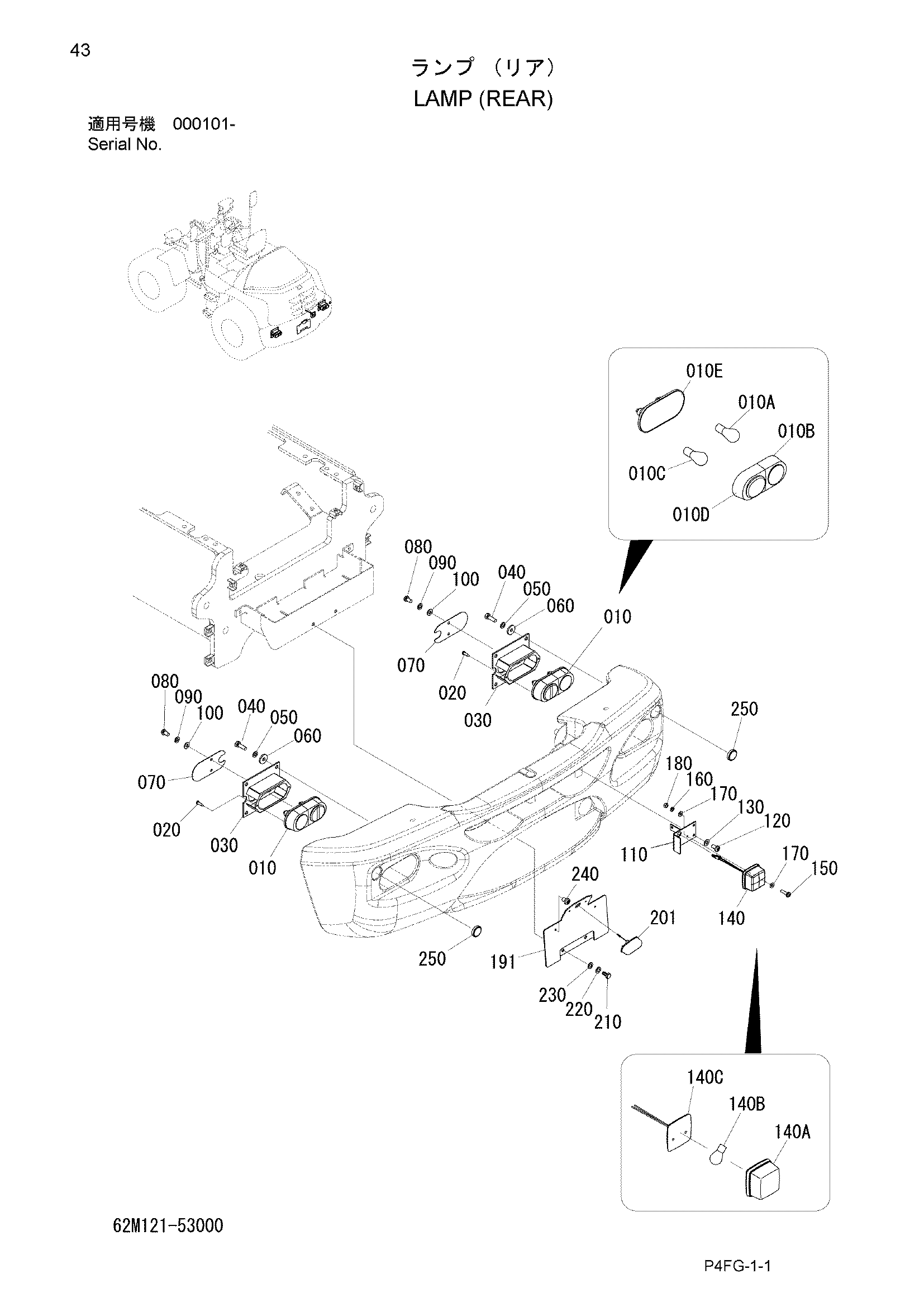

Заводская схема «Фонарь (задний)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302121-53120 | Фонарь комби. (задний) | 2 |
| 010A | 301136-98140 | Лампа (12V21W) | 1 |
| 010B | 323126-98110 | Рассеиватель | 1 |
| 010C | 302121-98120 | Лампа (12V21W/5W) | 1 |
| 010D | 302121-98110 | Рассеиватель | 1 |
| 020 | 323126-53180 | Винт, таппинг | 4 |
| 030 | 62M121-53110 | Кронштейн | 2 |
| 040 | 100112-08025 | Болт | 8 |
| 050 | 108002-08020 | W/S | 8 |
| 060 | 360611-13230 | Шайба | 8 |
| 070 | 62M121-53120 | Крышка | 2 |
| 080 | 101002-08014 | Винт | 4 |
| 090 | 108002-08020 | W/S | 4 |
| 100 | 108202-08016 | Шайба | 4 |
| 110 | 62M121-53130 | Кронштейн | 1 |
| 120 | 101002-08014 | Винт | 2 |
| 130 | 108202-08016 | Шайба | 2 |
| 140 | 62J121-53120 | Задний фонарь | 1 |
| 140A | 62J121-98110 | Рассеиватель | 1 |
| 140B | 62J121-98120 | Лампа (12V21W) | 1 |
| 150 | 101002-04016 | Винт | 2 |
| 160 | 108002-04010 | W/S | 2 |
| 170 | 108202-04008 | Шайба | 4 |
| 180 | 103002-04032 | Гайка | 2 |
| 191 | 62M121-53141 | Кронштейн | 1 |
| 201 | 322121-22150 | Фонарь, ликенке | 1 |
| 210 | 100112-10020 | Болт | 2 |
| 220 | 108002-10025 | W/S | 2 |
| 230 | 108202-10020 | Шайба | 2 |
| 240 | 101002-06008 | Винт | 2 |
| 250 | 62H121-53110 | Рефлектор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
