Электрооборудование (задний) — HITACHI ZW80

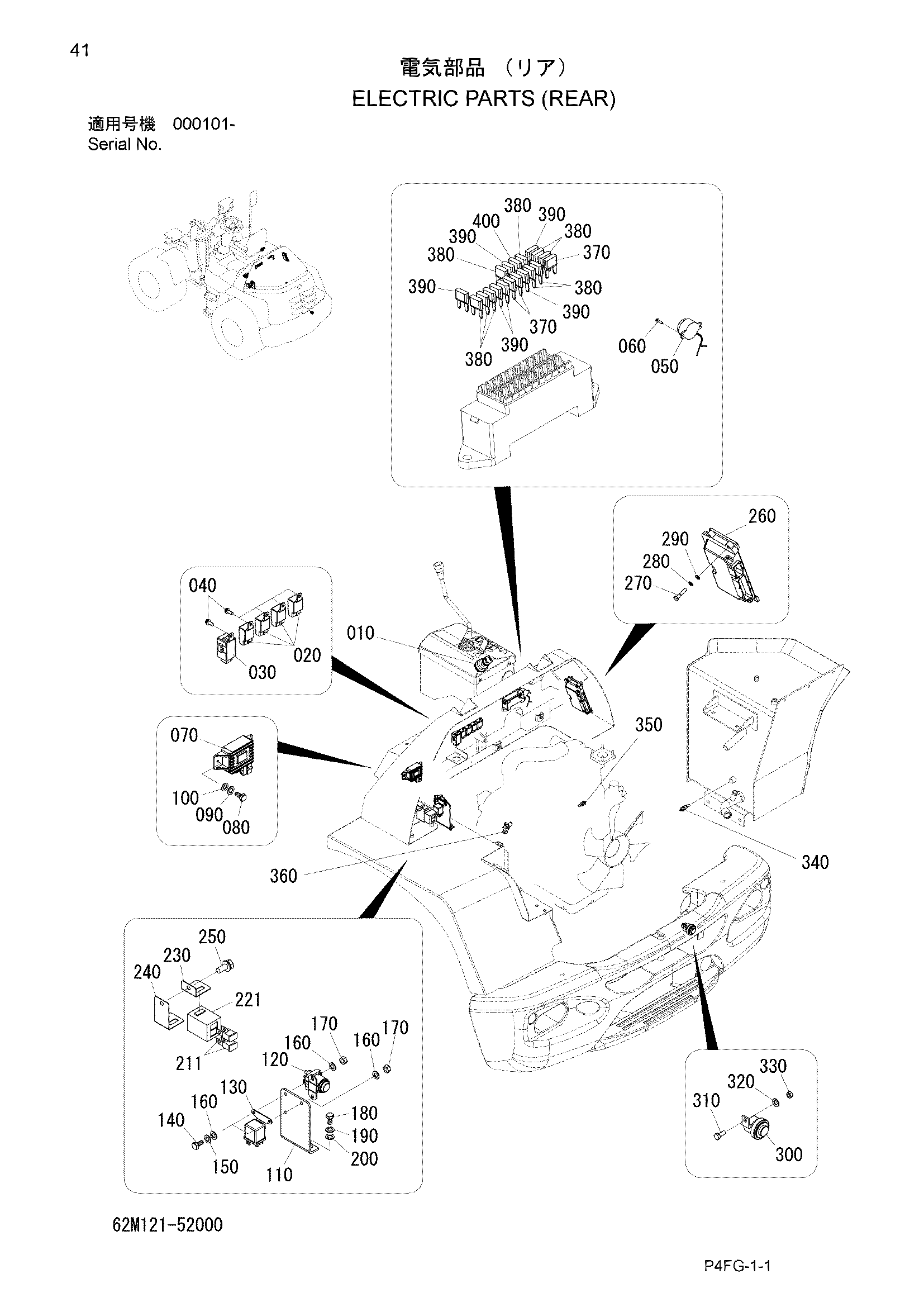

Заводская схема «Электрооборудование (задний)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HL4608384 | Выключатель, стартер | 1 |
| 020 | 301116-52120 | Реле | 4 |
| 030 | 323121-52180 | Блок, фласхер | 1 |
| 040 | 346933-18170 | Винт | 5 |
| 050 | 62M121-52110 | Зуммер | 1 |
| 060 | 346181-11120 | Винт | 2 |
| 070 | 62M121-52120 | Реле, защитный | 1 |
| 080 | 100112-06020 | Болт | 2 |
| 090 | 108002-06015 | W/S | 2 |
| 100 | 108202-06016 | Шайба | 2 |
| 110 | 62M121-52130 | Кронштейн | 1 |
| 120 | 62M121-52140 | Реле стартер | 1 |
| 130 | 301126-52110 | Реле | 1 |
| 140 | 100112-06020 | Болт | 3 |
| 150 | 108002-06015 | W/S | 3 |
| 160 | 108202-06016 | Шайба | 6 |
| 170 | 103312-06050 | Гайка | 3 |
| 180 | 100112-08025 | Болт | 2 |
| 190 | 108002-08020 | W/S | 2 |
| 200 | 108202-08016 | Шайба | 2 |
| 211 | 62M121-52210 | Предохранитель (100A) | 2 |
| 221 | 62M121-52220 | Короб, предохранитель | 1 |
| 230 | 62M121-52150 | Кронштейн | 1 |
| 240 | 62M121-52160 | Кронштейн | 1 |
| 250 | 102212-08020 | Болт, с шайбой | 1 |
| 260 | 62M121-52170 | Контроллер | 1 |
| 270 | 100112-06030 | Болт | 4 |
| 280 | 108002-06015 | W/S | 4 |
| 290 | 108202-06016 | Шайба | 4 |
| 300 | 301126-52120 | Зуммер | 1 |
| 310 | 100112-08020 | Болт | 1 |
| 320 | 108202-08016 | Шайба | 1 |
| 330 | 103312-08065 | Гайка | 1 |
| 340 | HL4436537 | Датчик, термостатический | 1 |
| 350 | 62M121-52180 | Сендер, водяной темп. | 1 |
| 360 | 62M121-52190 | Датчик | 1 |
| 370 | 26192-42411 | Предохранитель (5A) | 3 |
| 380 | 26192-42421 | Предохранитель (10A) | 9 |
| 390 | 26192-42431 | Предохранитель (15A) | 6 |
| 400 | 263G2-44411 | Предохранитель (30A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
