Двигатель фоод — HITACHI ZW80

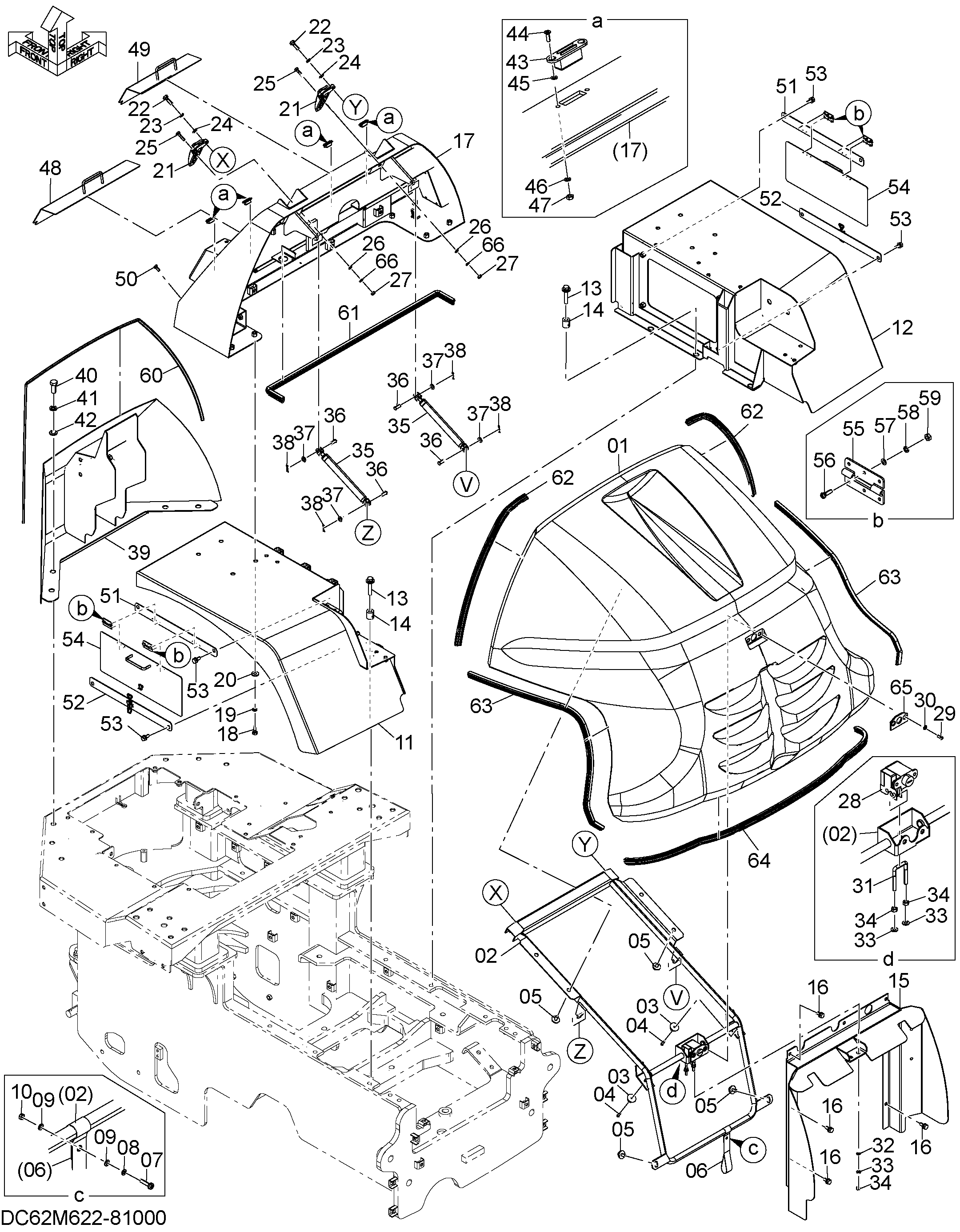

Заводская схема «Двигатель фоод» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 62M621-11110 | Капот | 1 |
| 02 | 62M621-11120 | Опора, капот | 1 |
| 03 | 621621-11290 | Резиновая прокладка | 2 |
| 04 | 101002-06020 | Винт | 2 |
| 05 | 102312-10025 | Болт, с шайбой | 4 |
| 06 | 263G2-13711 | Нейлоновый, лента | 1 |
| 07 | 101002-05020 | Винт | 1 |
| 08 | 108002-05013 | Пружинная шайба | 1 |
| 09 | 108202-05010 | Шайба | 2 |
| 10 | 103002-05040 | Гайка | 1 |
| 11 | 62M621-11130 | Крыло | 1 |
| 12 | 62M621-11140 | Крыло | 1 |
| 13 | 102312-12070 | Болт, с шайбой | 6 |
| 14 | 305611-13120 | Проставка | 6 |
| 15 | 62M621-11150 | Опора | 1 |
| 16 | 102212-10025 | Болт, с шайбой | 7 |
| 17 | YA40013756 | Базовый | 1 |
| 18 | 100112-10030 | Болт | 8 |
| 19 | 108002-10025 | Пружинная шайба | 8 |
| 20 | 322621-11350 | Шайба | 8 |
| 21 | 323621-11160 | Петля | 2 |
| 22 | 100112-10035 | Болт | 4 |
| 23 | 108002-10025 | Пружинная шайба | 4 |
| 24 | 108202-10020 | Шайба | 4 |
| 25 | 100112-08035 | Болт | 4 |
| 26 | 108002-08020 | Пружинная шайба | 4 |
| 27 | 103312-08065 | Гайка | 4 |
| 28 | 831622-12150 | Замок | 1 |
| 29 | 62J511-12140 | Болт | 2 |
| 30 | 344113-11130 | Шайба | 2 |
| 31 | 339621-11250 | Болт, U | 1 |
| 32 | 108002-08020 | Пружинная шайба | 2 |
| 33 | 108202-08016 | Шайба | 4 |
| 34 | 103312-08065 | Гайка | 4 |
| 35 | 305621-11180 | Пружина, GAS | 2 |
| 36 | 111202-10026 | Палец, вилка | 4 |
| 37 | 108202-10020 | Шайба | 4 |
| 38 | 62M621-11170 | Палец, стопорный | 4 |
| 39 | 62J621-11120 | Крышка, передний | 1 |
| 40 | 100112-16040 | Болт | 2 |
| 41 | 108002-16040 | Пружинная шайба | 2 |
| 42 | 108202-16030 | Шайба | 2 |
| 43 | YA00021816 | Магнит | 4 |
| 44 | 101102-03010 | Винт | 8 |
| 45 | 108202-03005 | Шайба | 8 |
| 46 | 108002-03007 | Пружинная шайба | 8 |
| 47 | 103002-03024 | Гайка | 8 |
| 48 | YA40013749 | Крышка | 1 |
| 49 | YA40013750 | Крышка | 1 |
| 50 | 100112-08020 | Болт | 4 |
| 51 | YA00021954 | Пластина | 2 |
| 52 | YA40013876 | Пластина | 2 |
| 53 | 102212-10025 | Болт, с шайбой | 8 |
| 54 | YA40013877 | Крышка | 2 |
| 55 | YA00021955 | Петля | 4 |
| 56 | 101002-03010 | Винт | 24 |
| 57 | 108202-03005 | Шайба | 24 |
| 58 | 108002-03007 | Пружинная шайба | 24 |
| 59 | 103002-03024 | Гайка | 24 |
| 60 | 146121-11180 | Уплотнение, резиновый | 1 |
| 61 | 146131-11108 | Уплотнение, резиновый | 1 |
| 62 | 146131-11069 | Уплотнение, резиновый | 2 |
| 63 | 146131-11099 | Уплотнение, резиновый | 2 |
| 64 | 146131-11145 | Уплотнение, резиновый | 1 |
| 65 | 62M621-11220 | Резиновая прокладка | 1 |
| 66 | 108202-08016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
