Редуктион (2/2) — HITACHI ZW80

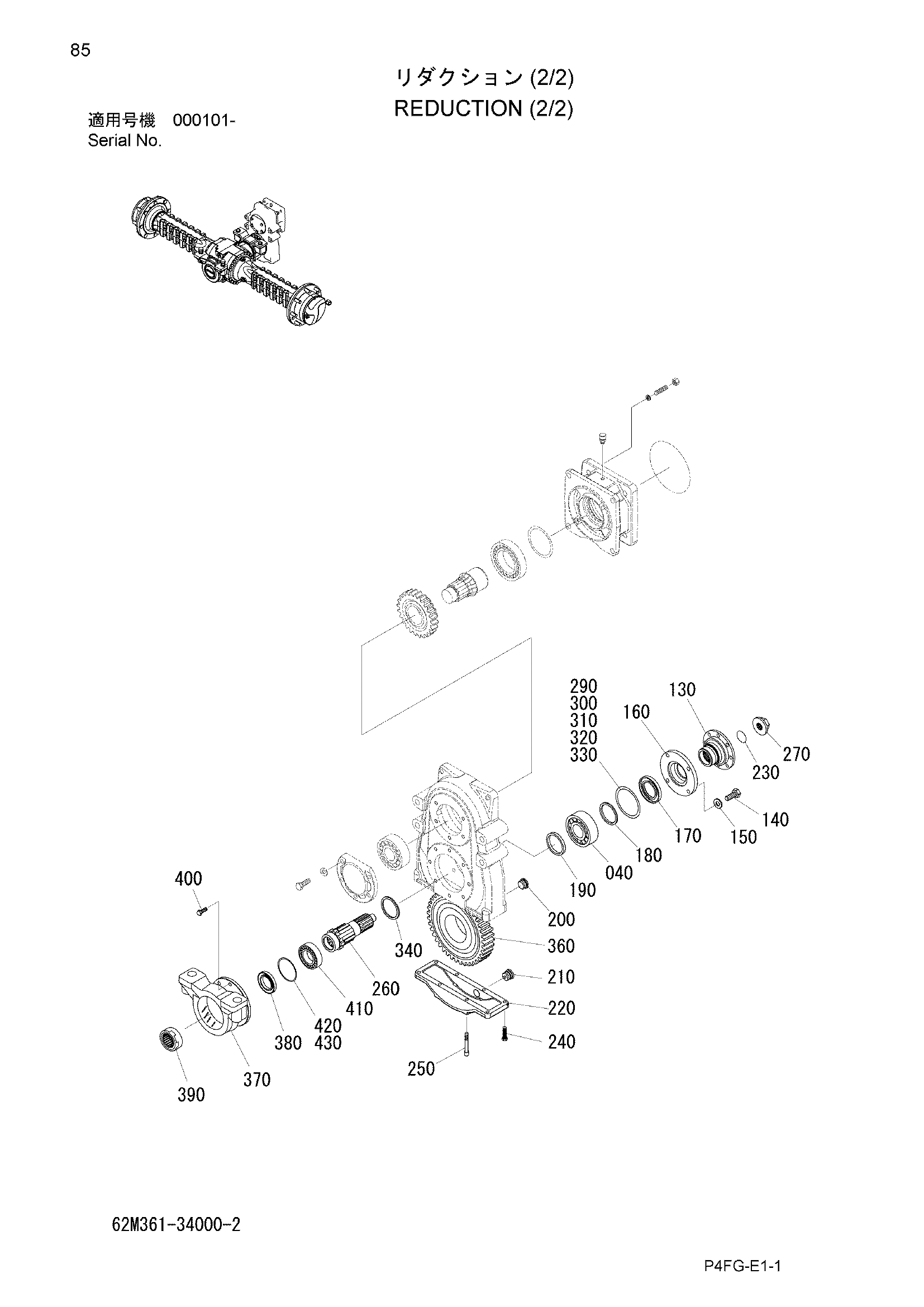

Заводская схема «Редуктион (2/2)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 130 | 62M361-34230 | Фланец | 1 |
| 140 | 62M361-34240 | Болт | 4 |
| 150 | 62M361-34250 | W/S | 4 |
| 160 | 62M361-34260 | Крышка | 1 |
| 170 | 62M361-34270 | Уплотнение | 1 |
| 180 | 62M361-34280 | Регулировочная шайба 2.5mm | 1 |
| 190 | 62M361-34290 | Проставка | 1 |
| 200 | 62M361-34310 | Пробка | 2 |
| 210 | 62M361-34320 | Пробка, магнит | 1 |
| 220 | 62M361-34330 | Крышка | 1 |
| 230 | 62M361-34340 | Уплотнительное кольцо | 1 |
| 240 | 62M361-34350 | Болт | 4 |
| 250 | 62M361-34360 | Болт | 4 |
| 260 | 62M361-34370 | Вал | 1 |
| 270 | 62M351-31160 | Гайка | 1 |
| 290 | 62M351-33210 | Регулировочная шайба 0.3mm | 2 |
| 300 | 62M351-33180 | Регулировочная шайба 0.15mm | 2 |
| 310 | 62M351-33190 | Регулировочная шайба 0.1mm | 2 |
| 320 | 62M351-33170 | Регулировочная шайба 0.4mm | 1 |
| 330 | 62M351-33160 | Регулировочная шайба 0.2mm | 2 |
| 340 | 62M361-34390 | Регулировочная шайба 2.0mm | 1 |
| 360 | 62M361-34420 | Шестерня | 1 |
| 370 | 62M361-34460 | Опора в сборе | 1 |
| 380 | 62M361-34470 | Уплотнение | 1 |
| 390 | 62M361-34480 | Фланец | 1 |
| 400 | 62M361-34490 | Болт | 8 |
| 410 | 62M361-34510 | Подшипник | 1 |
| 420 | 62M351-33180 | Регулировочная шайба 0.15mm | 1 |
| 430 | 62M351-33170 | Регулировочная шайба 0.4mm | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
