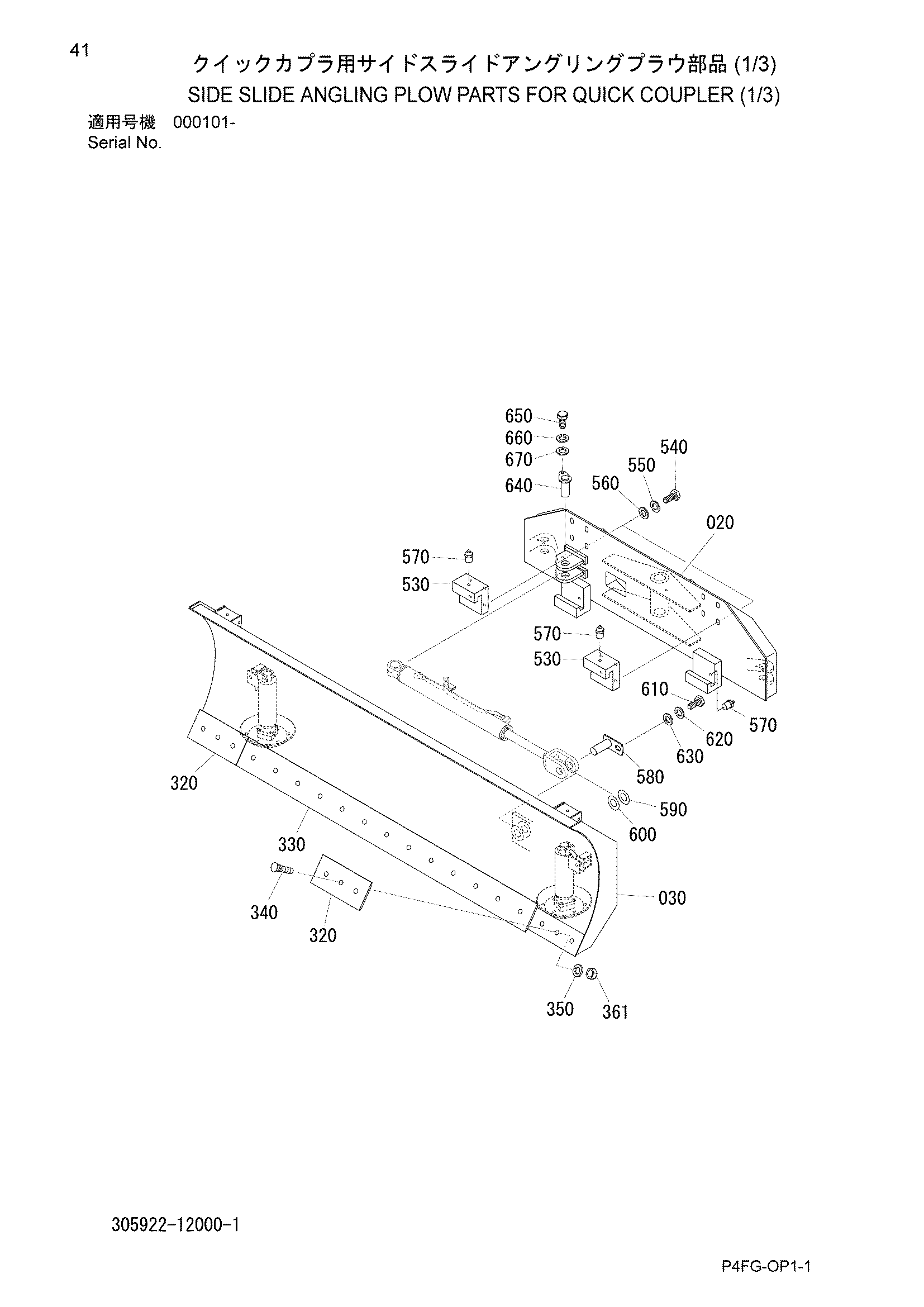

Боковой скольжение поворотный плуг детали для быстрый быстросъёмное устройство (1/3) — HITACHI ZW80
Заводская схема «Боковой скольжение поворотный плуг детали для быстрый быстросъёмное устройство (1/3)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 020 | 337922-11110 | Рама, скольжение | 1 |
| 030 | 337922-11120 | Плуг | 1 |
| 320 | 610811-21130 | BIT концевой | 2 |
| 330 | 613811-21120 | Кромка, режущий | 1 |
| 340 | 610811-21180 | Болт | 19 |
| 350 | 108002-12030 | W/S | 19 |
| 361 | 103412-12100 | Гайка | 19 |
| 530 | 312922-11130 | Кронштейн | 2 |
| 540 | 100212-16035 | Болт | 8 |
| 550 | 108002-16040 | W/S | 8 |
| 560 | 108202-16030 | Шайба | 8 |
| 570 | 110001-01000 | Штуцер смазка | 4 |
| 580 | 336811-11220 | Палец | 1 |
| 590 | 334811-11330 | Регулировочная шайба 2.3mm | 1 |
| 600 | 334811-11340 | Регулировочная шайба 1.0mm | 1 |
| 610 | 100412-12030 | Болт | 1 |
| 620 | 108002-12030 | W/S | 1 |
| 630 | 311811-11270 | Шайба | 1 |
| 640 | 341922-11190 | Палец | 1 |
| 650 | 100112-12025 | Болт | 1 |
| 660 | 108002-12030 | W/S | 1 |
| 670 | 108202-12025 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
