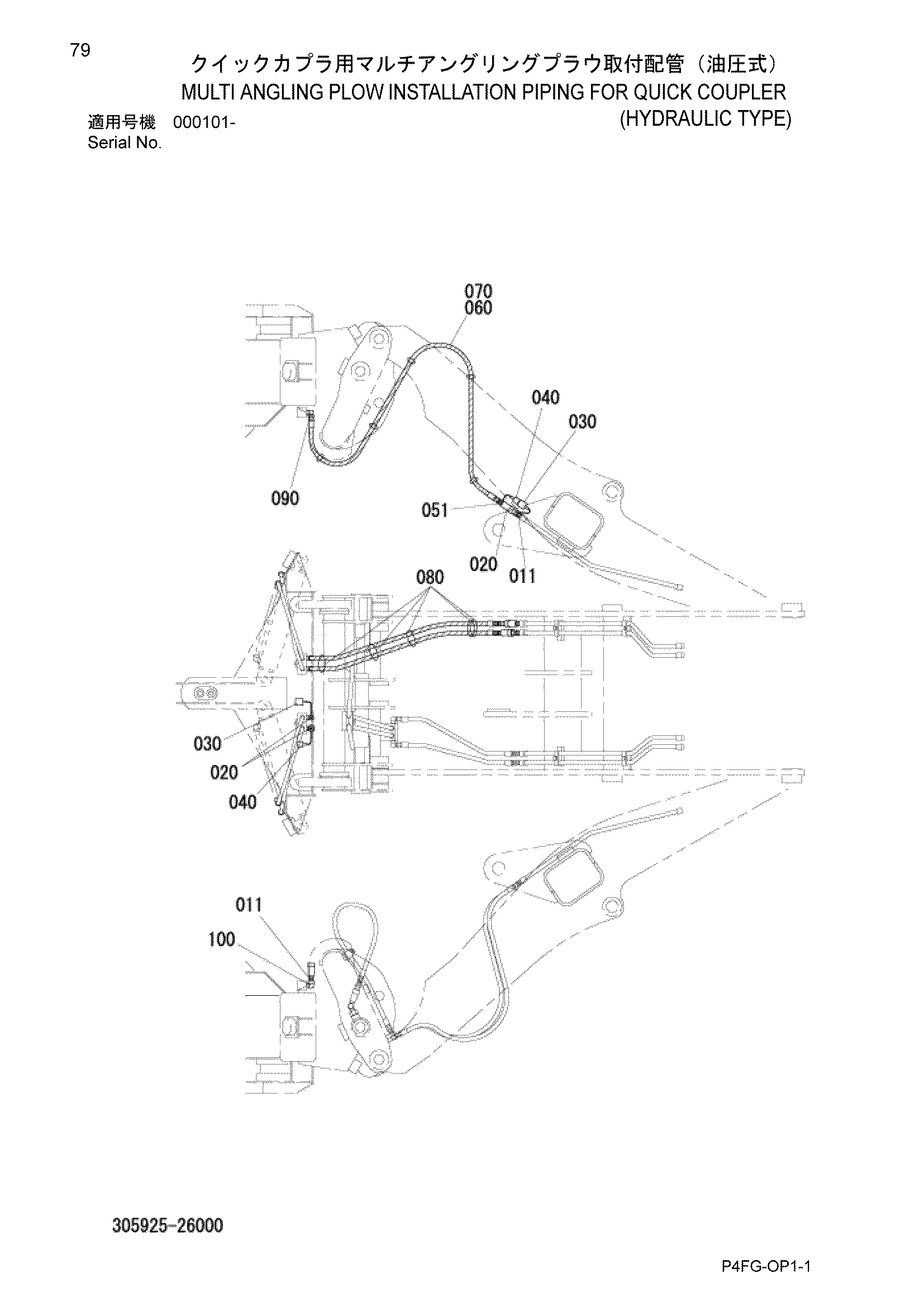

Многофункциональный поворотный плуг инсталлатион трубопроводы для быстрый быстросъёмное устройство (гидравлический тип) — HITACHI ZW80
Заводская схема «Многофункциональный поворотный плуг инсталлатион трубопроводы для быстрый быстросъёмное устройство (гидравлический тип)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 011 | 123207-03000 | Разъём | 4 |
| 020 | 312918-16120 | Муфта в сборе | 4 |
| 030 | 322971-16160 | Колпачок | 4 |
| 040 | 322971-16170 | Пробка | 4 |
| 051 | 123301-03030 | Разъём | 2 |
| 060 | 125240-09195 | Шланг | 4 |
| 070 | 132110-15185 | Трубка, коил | 4 |
| 080 | 130410-05000 | Хомут, трос | 10 |
| 090 | 123304-03030 | Угловой штуцер | 2 |
| 100 | 123203-03030 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
