Фонарь (задний) — HITACHI ZW80

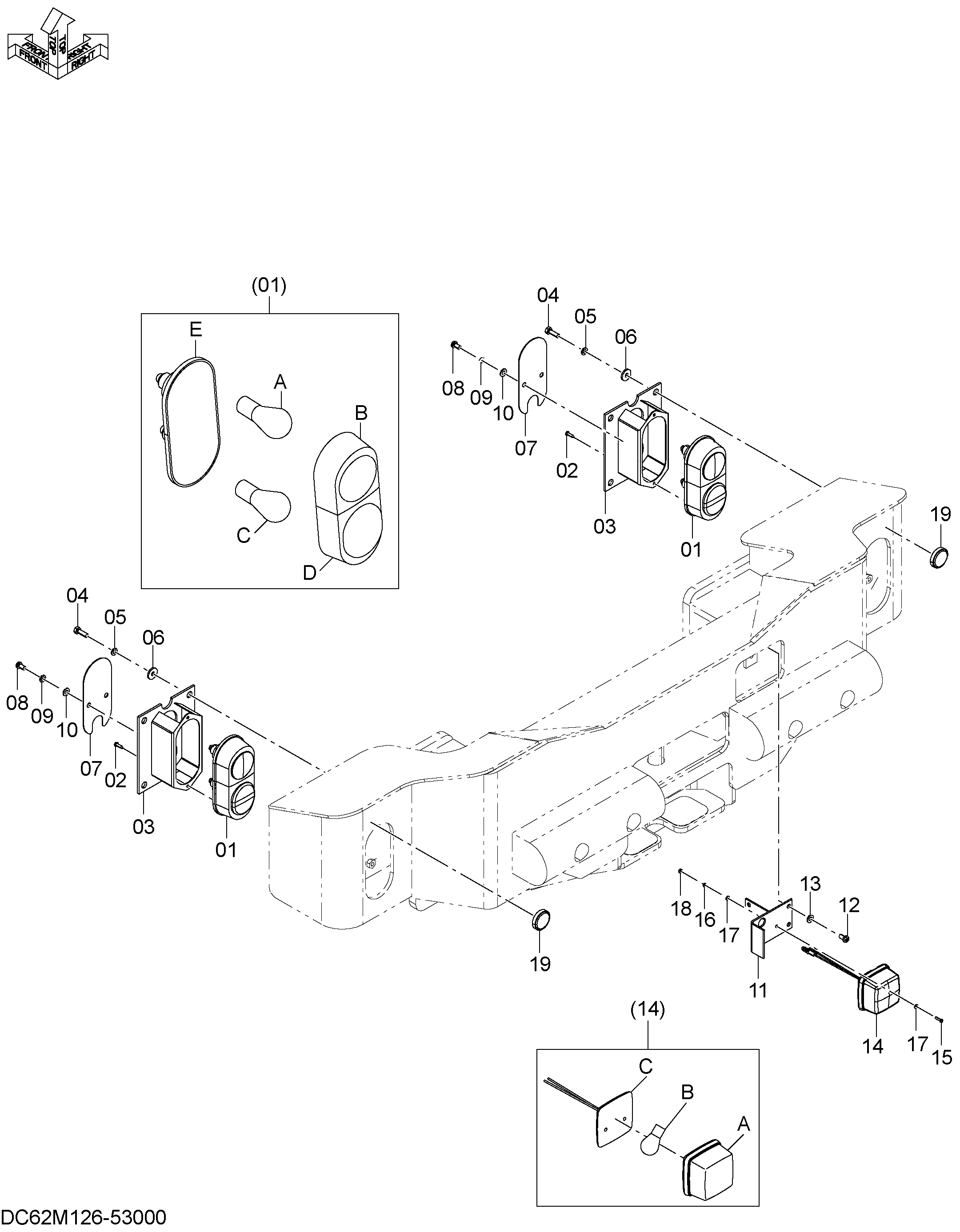

Заводская схема «Фонарь (задний)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 302121-53120 | Фонарь, комбинированный | 2 |
| 01A | 301136-98140 | Лампа (12V21W) | 1 |
| 01B | 323126-98110 | Рассеиватель | 1 |
| 01C | 302121-98120 | Лампа (12V21W/5W) | 1 |
| 01D | 302121-98110 | Рассеиватель | 1 |
| 02 | 323126-53180 | Винт, таппинг | 4 |
| 03 | 62M121-53110 | Кронштейн | 2 |
| 04 | 100112-08025 | Болт | 8 |
| 05 | 108002-08020 | Пружинная шайба | 8 |
| 06 | 360611-13230 | Шайба | 8 |
| 07 | 62M121-53120 | Крышка | 2 |
| 08 | 101002-08014 | Винт | 4 |
| 09 | 108002-08020 | Пружинная шайба | 4 |
| 10 | 108202-08016 | Шайба | 4 |
| 11 | 62M121-53130 | Кронштейн | 1 |
| 12 | 101002-08014 | Винт | 2 |
| 13 | 108202-08016 | Шайба | 2 |
| 14 | 62J121-53120 | Фонарь | 1 |
| 14A | 62J121-98110 | Рассеиватель | 1 |
| 14B | 62J121-98120 | Лампа (12V21W) | 1 |
| 15 | 101002-04016 | Винт | 2 |
| 16 | 108002-04010 | Пружинная шайба | 2 |
| 17 | 108202-04008 | Шайба | 4 |
| 18 | 103002-04032 | Гайка | 2 |
| 19 | 62H121-53110 | Рефлектор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
