Кабина корпус (1) — HITACHI ZW80

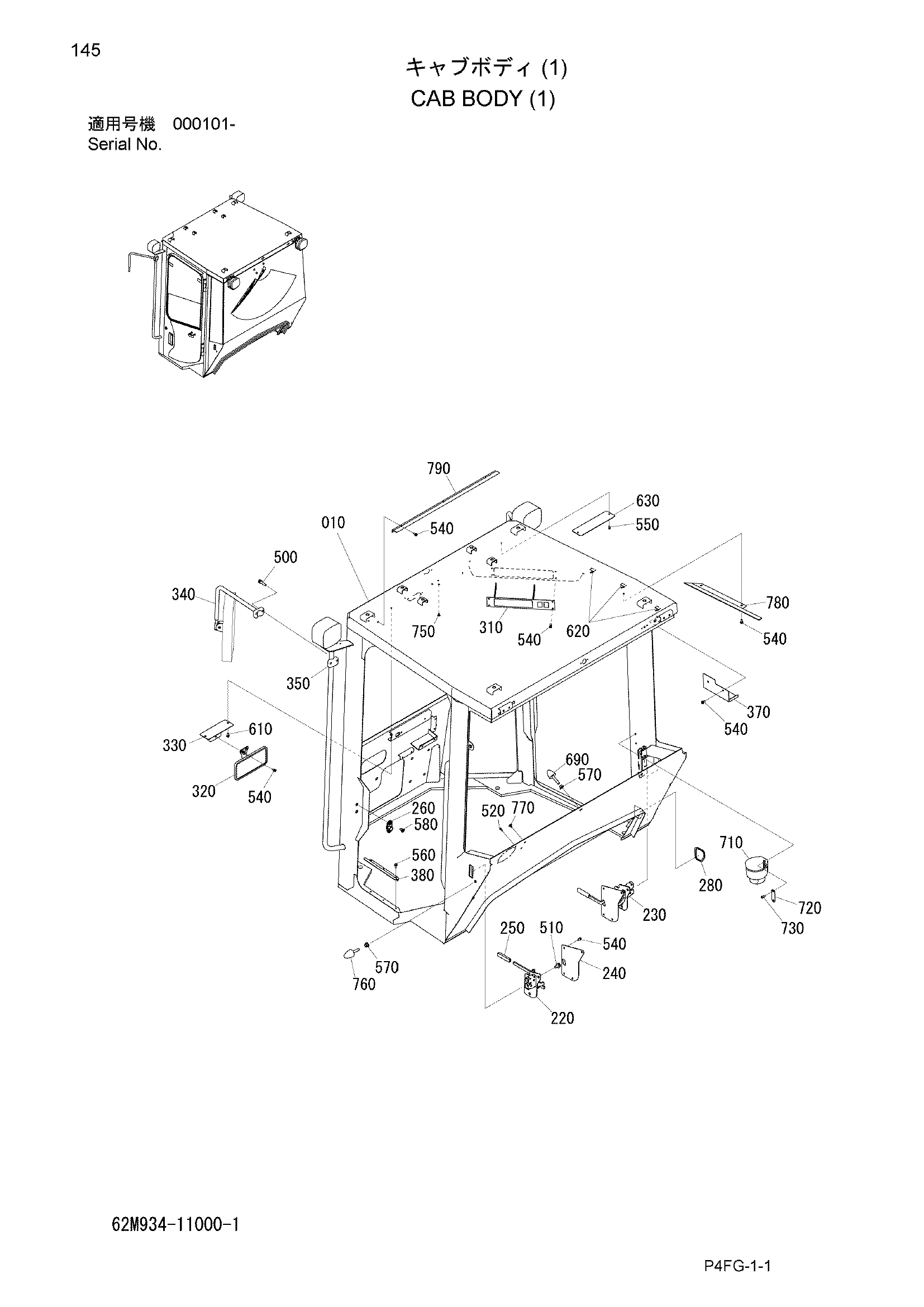

Заводская схема «Кабина корпус (1)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 220 | 62J934-11410 | Защёлка в сборе (левый) | 1 |
| 230 | 62J934-11420 | Защёлка в сборе (правый) | 1 |
| 240 | 62J934-11430 | Крышка | 2 |
| 250 | 62J934-11440 | Крышка | 2 |
| 260 | 310933-21170 | Ответная планка | 2 |
| 280 | 62J934-11470 | Уплотнительная втулка | 1 |
| 310 | 62J934-11510 | Крышка | 1 |
| 320 | 302935-11340 | Зеркало | 1 |
| 330 | 62J934-11520 | Кронштейн | 1 |
| 340 | 305935-11130 | Стойка, зеркало | 2 |
| 350 | 62J651-53170 | Хомут | 2 |
| 370 | 62J934-11540 | Крышка | 1 |
| 380 | 62J934-11550 | Ступень | 1 |
| 500 | HLJ020840 | Болт | 4 |
| 510 | HLJ271020 | Болт с шайбой | 4 |
| 520 | 302935-18190 | Винт | 4 |
| 540 | 302935-12250 | Винт | 22 |
| 550 | 62J934-11710 | Тите | 2 |
| 560 | 62J934-11720 | Тите | 3 |
| 570 | 302935-12230 | Гайка | 3 |
| 580 | 62J934-11980 | Винт | 4 |
| 610 | 62J934-11750 | Болт | 4 |
| 620 | 62J934-11760 | Зажим | 3 |
| 630 | 62J934-11780 | Крышка | 1 |
| 690 | 62J934-11860 | Ограничитель | 1 |
| 710 | 62J934-11890 | Держатель | 1 |
| 720 | 62J934-11910 | Пластина | 1 |
| 730 | 62J934-11920 | Болт | 1 |
| 750 | 62J934-11930 | Зажим | 3 |
| 760 | 62J934-11940 | Ограничитель | 2 |
| 770 | 62J934-11950 | Фастенер | 4 |
| 780 | 62J934-11960 | Пластина | 1 |
| 790 | 62J934-11970 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
