HST трубопроводы (2) — HITACHI ZW80

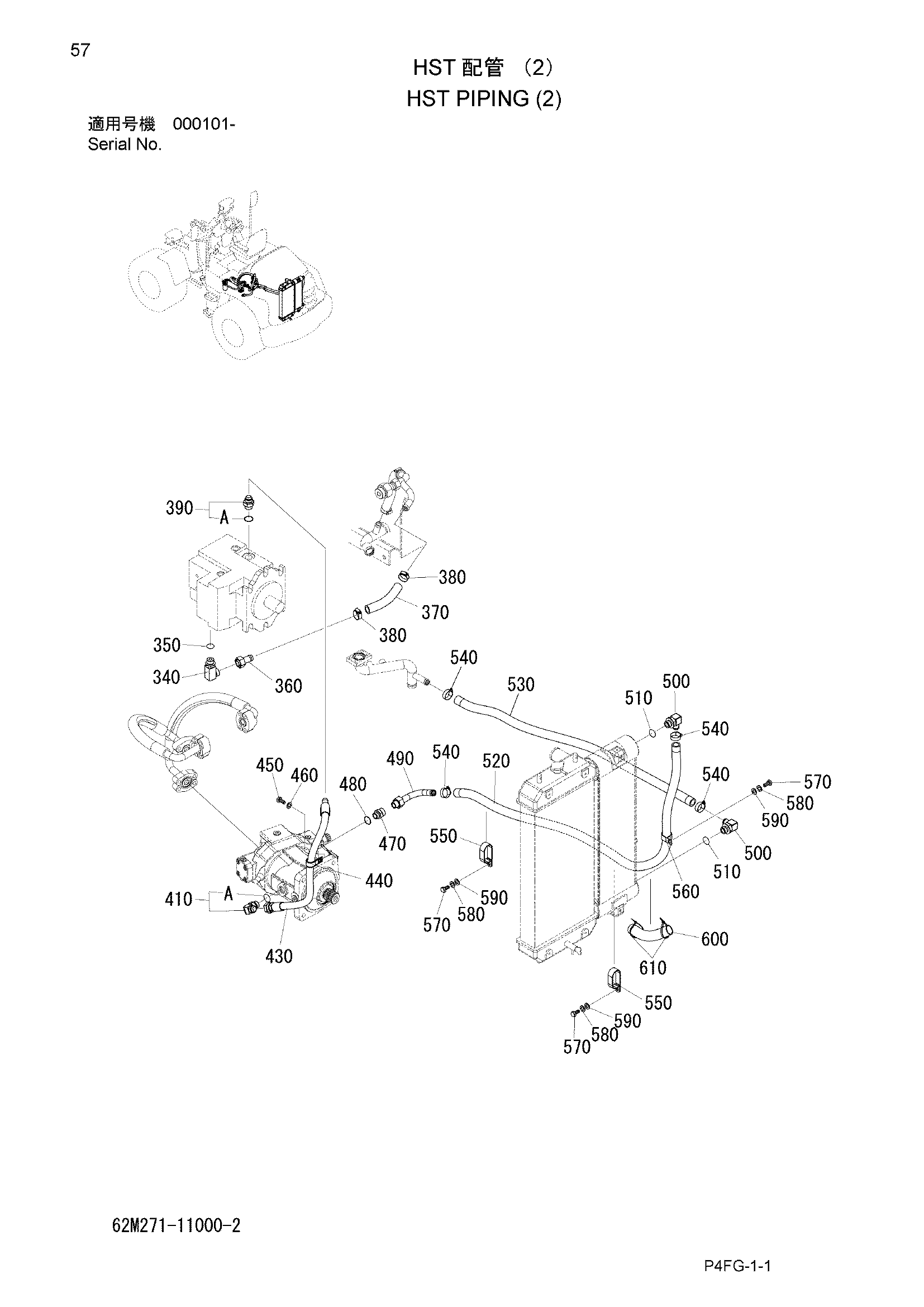

Заводская схема «HST трубопроводы (2)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 340 | 305271-11170 | Угловой штуцер, обратный | 1 |
| 350 | 120011-02400 | Уплотнительное кольцо | 1 |
| 360 | 323271-11181 | Трубка | 1 |
| 370 | 305271-11180 | Шланг | 1 |
| 380 | 130310-03500 | Хомут, шланг | 2 |
| 390 | HLA852166 | Разъём | 1 |
| 390A | 120011-02400 | Уплотнительное кольцо | 1 |
| 410 | HLA852366 | Угловой штуцер | 1 |
| 410A | 120011-02400 | Уплотнительное кольцо | 1 |
| 430 | 62M271-11150 | Шланг | 1 |
| 440 | 346271-11130 | Хомут | 1 |
| 450 | 100112-10020 | Болт | 1 |
| 460 | 108002-10025 | W/S | 1 |
| 470 | 331781-11280 | Разъём | 1 |
| 480 | 120011-02400 | Уплотнительное кольцо | 1 |
| 490 | 305271-11260 | Трубка | 1 |
| 500 | 305271-11190 | Угловой штуцер | 2 |
| 510 | 120011-02400 | Уплотнительное кольцо | 2 |
| 520 | 62M271-11160 | Шланг | 1 |
| 530 | 62M271-11170 | Шланг | 1 |
| 540 | 130310-03500 | Хомут, шланг | 4 |
| 550 | 360171-21260 | Хомут | 2 |
| 560 | 332011-00150 | Хомут | 1 |
| 570 | 100112-10020 | Болт | 3 |
| 580 | 108002-10025 | W/S | 3 |
| 590 | 108202-10020 | Шайба | 3 |
| 600 | 121120-32200 | Шланг, винйл | 1 |
| 610 | 130410-05000 | Хомут, трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
