Поворотный гидроцилиндр в сборе — HITACHI ZW80

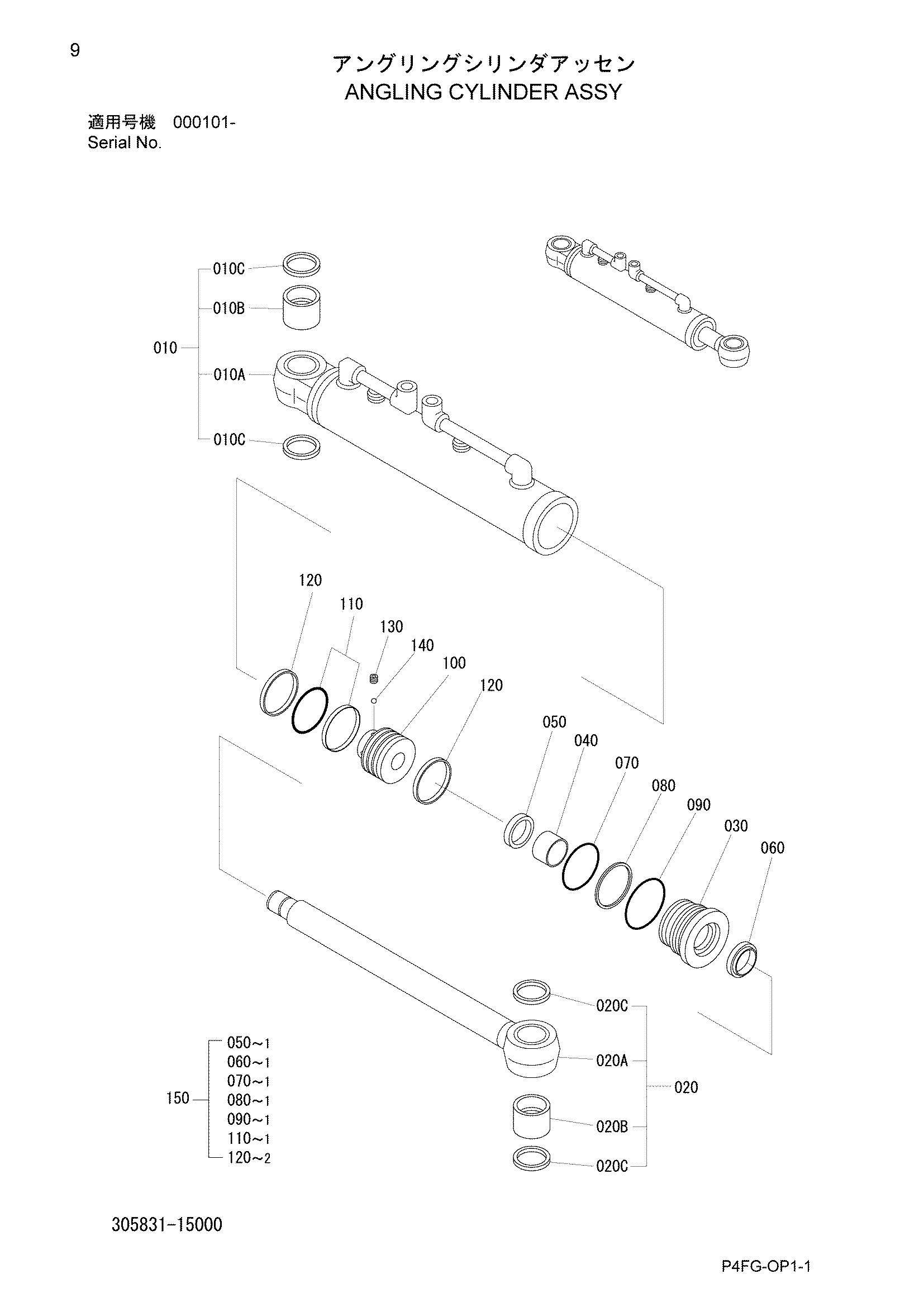

Заводская схема «Поворотный гидроцилиндр в сборе» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 305831-15000 | Поворотный гидроцилиндр в сборе | 2 | |
| 010 | 305831-15110 | Гидроцилиндр трубка в сборе | 1 |
| 010B | 305831-15130 | Втулка | 1 |
| 010C | 302831-11320 | Уплотнение, пыль | 2 |
| 020 | 305831-15140 | Поршень шток в сборе | 1 |
| 020B | 305831-15130 | Втулка | 1 |
| 020C | 302831-11320 | Уплотнение, пыль | 2 |
| 030 | 305831-15170 | Гидроцилиндр головка | 1 |
| 040 | 354541-21180 | Втулка | 1 |
| 050 | 352541-21230 | Кольцо, U | 1 |
| 060 | 302831-11210 | Стеклоочиститель кольцо | 1 |
| 070 | 120012-06500 | Уплотнительное кольцо | 1 |
| 080 | 305831-15230 | Задний UP кольцо | 1 |
| 090 | 120012-07000 | Уплотнительное кольцо | 1 |
| 100 | 305831-15250 | Поршень | 1 |
| 110 | 334831-11270 | Уплотнение кольцо в сборе | 1 |
| 120 | 305831-15270 | Скольжение кольцо | 2 |
| 130 | 337831-11330 | Комплект винт | 1 |
| 140 | 360541-21330 | Шарик, стальной | 1 |
| 150 | 305831-99120 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
