Измеритель панель — HITACHI ZW80

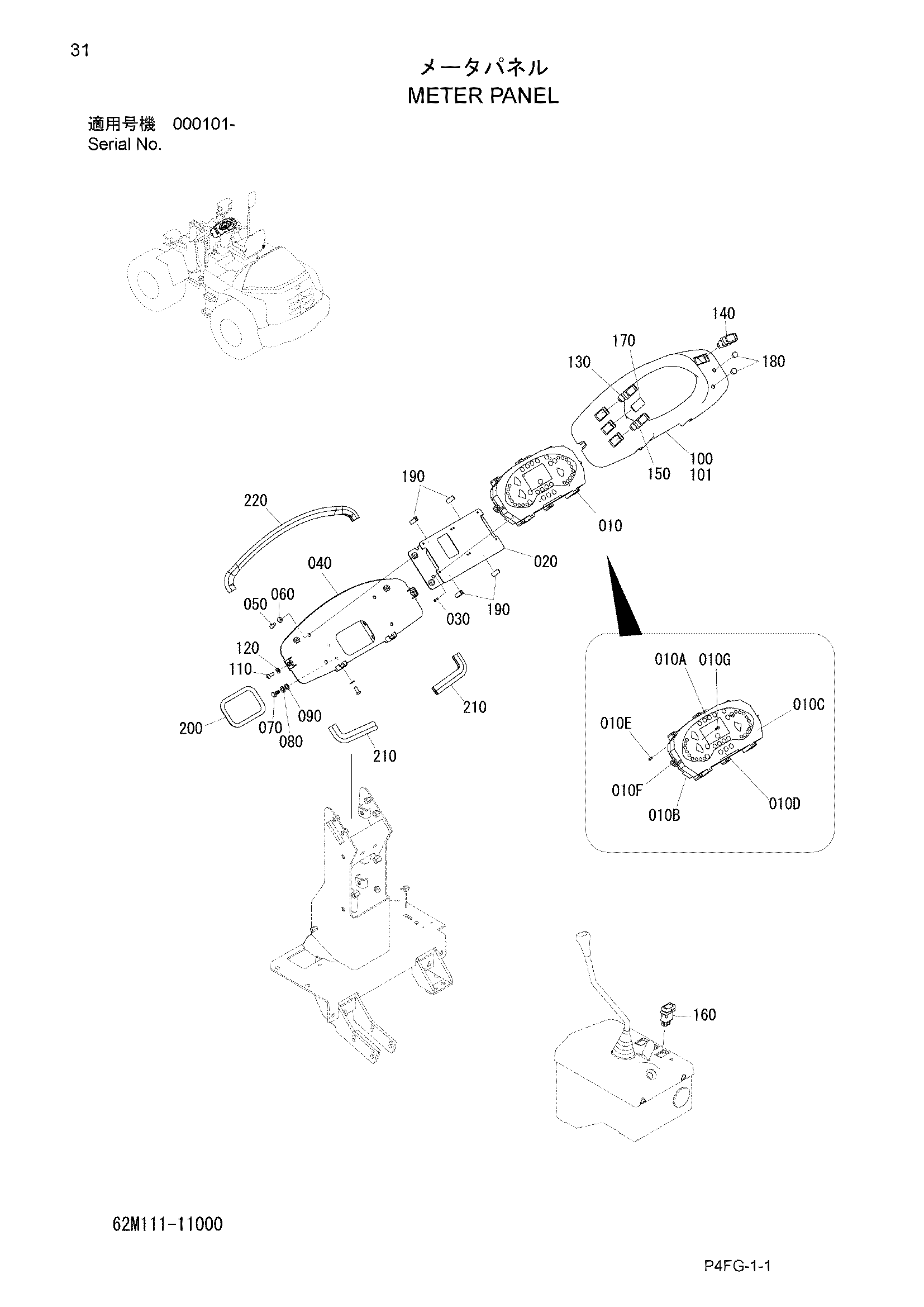

Заводская схема «Измеритель панель» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M111-11110 | Измеритель панель в сборе | 1 |
| 010A | 263G2-47111 | Пластина буккле | 1 |
| 010B | 263G2-47121 | Корпус | 1 |
| 010C | 263G2-47131 | Стекло | 1 |
| 010D | 263G2-47191 | Пластина | 1 |
| 010E | HL4482973 | Винт | 10 |
| 010F | HL4381572 | Винт | 8 |
| 010G | HL4388962 | Винт | 2 |
| 020 | 62M111-11120 | Панель | 1 |
| 030 | 342934-13140 | Винт, таппинг | 6 |
| 040 | 62M111-11130 | Опора, панель | 1 |
| 050 | 62J511-12140 | Болт | 4 |
| 060 | 344113-11130 | Шайба | 4 |
| 070 | 100112-10025 | Болт | 4 |
| 080 | 108002-10025 | W/S | 4 |
| 090 | 108202-10020 | Шайба | 4 |
| 100 | 62J111-11110 замена: 62J111-11111 | Крышка, панель | 1 |
| 101 | 62J111-11111 | Крышка, панель | 1 |
| 110 | 62J511-12140 | Болт | 4 |
| 120 | 344113-11130 | Шайба | 4 |
| 130 | 62J121-75110 | Выключатель, хазард | 1 |
| 140 | 62H111-11120 | Выключатель стояночный | 1 |
| 150 | 62M111-11140 | Выключатель | 1 |
| 160 | 62M111-11150 | Выключатель | 1 |
| 170 | 310111-52130 | Пластина | 1 |
| 180 | 323621-14130 | Пробка | 2 |
| 190 | 146121-11005 | Уплотнение, резиновый | 4 |
| 200 | 146121-11038 | Уплотнение, резиновый | 1 |
| 210 | 146131-12018 | Уплотнение, резиновый | 2 |
| 220 | 146131-12062 | Уплотнение, резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
