Топливные трубопроводы — HITACHI ZW80

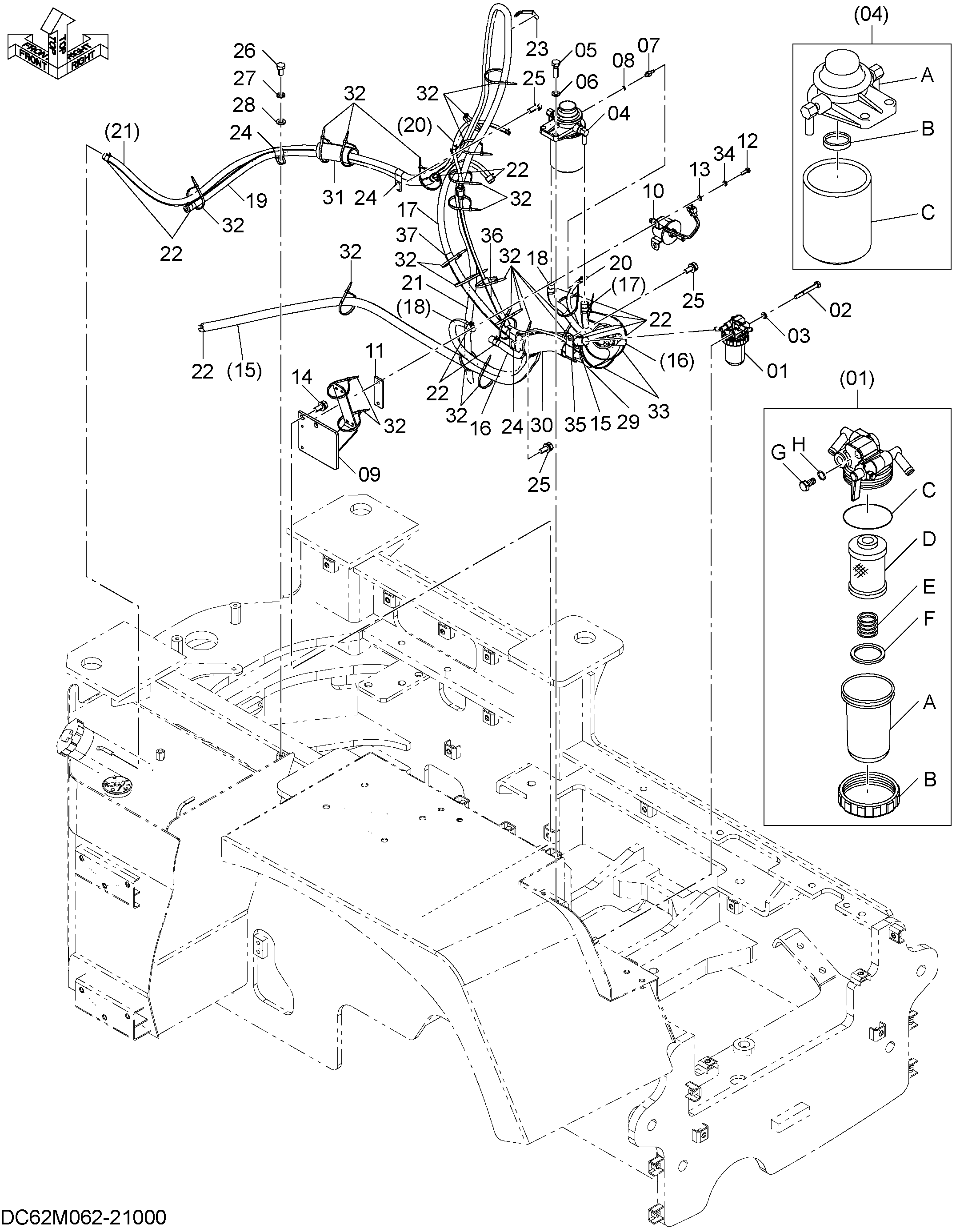

Заводская схема «Топливные трубопроводы» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 301061-21110 | Сепаратор, водяной | 1 |
| 01A | 62J061-98110 | Чашка фильтр | 1 |
| 01B | 62J061-98120 | Кольцо ретаининг | 1 |
| 01C | 62J061-98130 | Уплотнительное кольцо | 1 |
| 01D | 62J061-98140 | Элемент | 1 |
| 01E | 62J061-98150 | Пружина | 1 |
| 01F | 62H061-98130 | Поплавок | 1 |
| 01G | 62J061-98160 | Винт воздушный сапун | 1 |
| 01H | 62J061-98170 | Уплотнительное кольцо | 1 |
| 02 | 100112-08070 | Болт | 1 |
| 03 | 108002-08020 | Пружинная шайба | 1 |
| 04 | 305061-21120 | Фильтр, топливный | 1 |
| 04B | 305061-98120 | Манжета | 1 |
| 04C | 305061-98130 | Элемент | 1 |
| 05 | 100112-10035 | Болт | 2 |
| 06 | 108002-10025 | Пружинная шайба | 2 |
| 07 | 305061-21180 | Разъём | 1 |
| 08 | 305061-21190 | Манжета | 1 |
| 09 | 62M061-21111 | Кронштейн | 1 |
| 10 | 301066-21120 | Насос, топливный | 1 |
| 11 | 301061-21140 | Резиновая прокладка | 1 |
| 12 | 100112-06020 | Болт | 2 |
| 13 | 108202-06016 | Шайба | 2 |
| 14 | 102212-10025 | Болт, с шайбой | 2 |
| 15 | 62M061-21120 | Шланг, топливный | 1 |
| 16 | 62M061-21130 | Шланг, топливный | 1 |
| 17 | 62M061-21140 | Шланг, топливный | 1 |
| 18 | 301066-21150 | Шланг, топливный | 1 |
| 19 | 301066-21160 | Шланг, топливный | 1 |
| 20 | 62M061-21150 | Шланг | 1 |
| 21 | 62N061-21120 | Шланг, топливный | 1 |
| 22 | 301062-21140 | Хомут | 11 |
| 23 | 336121-51170 | Хомут | 1 |
| 24 | 360041-21260 | Хомут | 3 |
| 25 | 102212-10025 | Болт, с шайбой | 3 |
| 26 | 100112-10020 | Болт | 1 |
| 27 | 108002-10025 | Пружинная шайба | 1 |
| 28 | 108202-10020 | Шайба | 1 |
| 29 | 121120-50200 | Шланг, винйл | 1 |
| 30 | 121120-32200 | Шланг, винйл | 1 |
| 31 | 121120-32100 | Шланг, винйл | 1 |
| 32 | 130410-05000 | Хомут, трос | 22 |
| 33 | 130410-10000 | Хомут, трос | 2 |
| 34 | 108002-06015 | Пружинная шайба | 2 |
| 35 | 346171-21160 | Хомут | 1 |
| 36 | 121120-12125 | Шланг, винйл | 1 |
| 37 | 121120-12250 | Шланг, винйл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
