Прямая лопата трубопроводы (1) — HITACHI ZW75

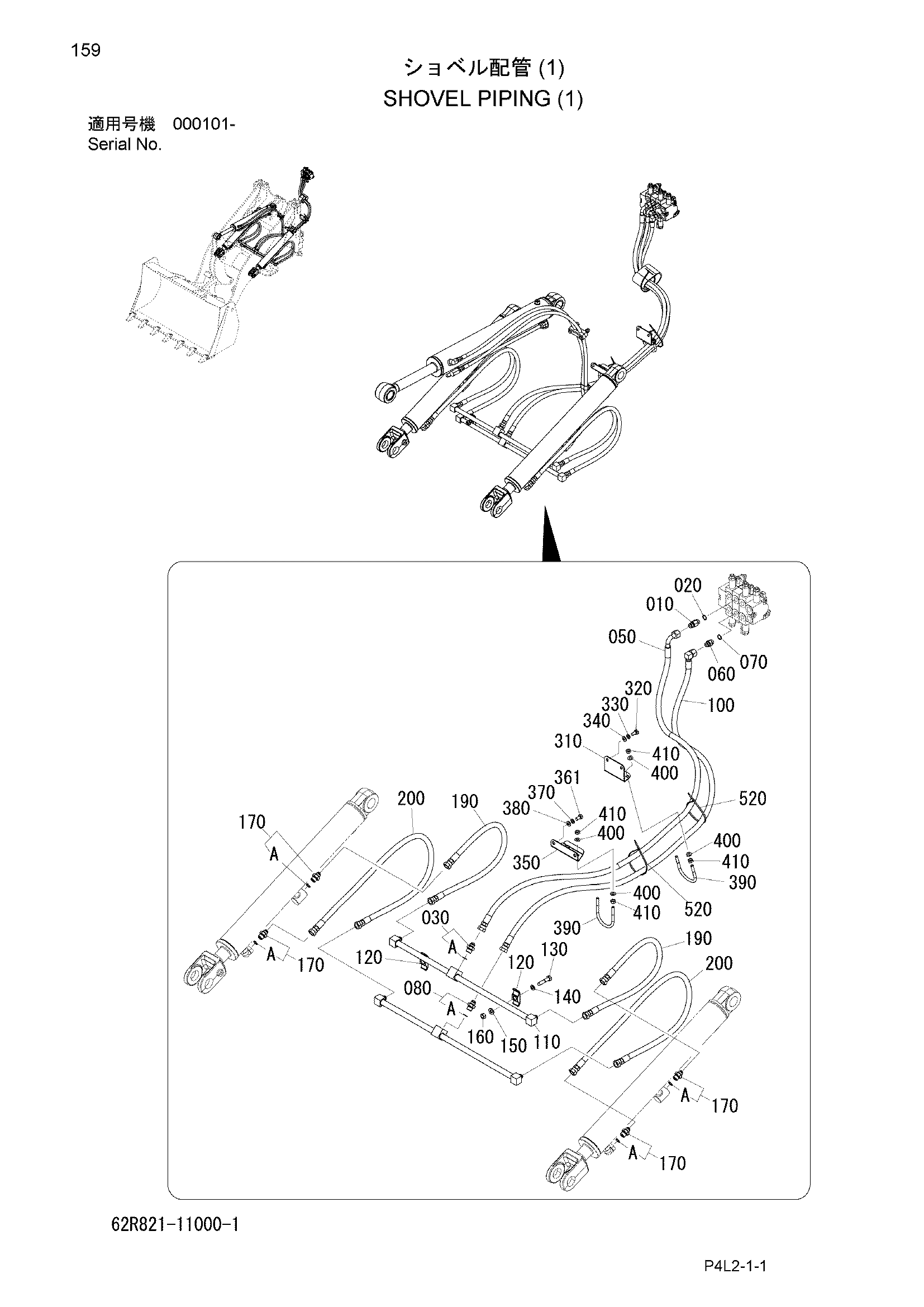

Заводская схема «Прямая лопата трубопроводы (1)» для HITACHI ZW75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R821-11110 | Адаптер | 1 |
| 020 | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | HLA852144 | Адаптер | 1 |
| 030A | 120011-01800 | Уплотнительное кольцо | 1 |
| 050 | 62R821-11120 | Шланг | 1 |
| 060 | 62M531-11110 | Адаптер | 1 |
| 070 | 120112-90800 | Уплотнительное кольцо | 1 |
| 080 | HLA852144 | Адаптер | 1 |
| 080A | 120011-01800 | Уплотнительное кольцо | 1 |
| 100 | 62R821-11130 | Шланг | 1 |
| 110 | 62R821-11140 | Трубка | 2 |
| 120 | HL4189858 | Хомут | 2 |
| 130 | J901255 | Болт | 2 |
| 140 | A590912 | W/S | 2 |
| 150 | 550901-18270 | Шайба | 2 |
| 160 | J950012 | Гайка | 2 |
| 170 | HLA852144 | Адаптер | 4 |
| 170A | 120011-01800 | Уплотнительное кольцо | 4 |
| 190 | 126240-12090 | Шланг | 2 |
| 200 | 126240-12130 | Шланг | 2 |
| 310 | 62R821-11180 | Кронштейн | 1 |
| 320 | J901016 | Болт | 2 |
| 330 | A590910 | W/S | 2 |
| 340 | A590110 | Шайба | 2 |
| 350 | 62R821-11190 | Кронштейн | 1 |
| 361 | J901035 | Болт | 2 |
| 370 | A590910 | W/S | 2 |
| 380 | A590110 | Шайба | 2 |
| 390 | 305781-11130 | Болт | 2 |
| 400 | A590110 | Шайба | 8 |
| 410 | J950010 | Гайка | 8 |
| 520 | 130410-10000 | Хомут, трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
