Основные гидролинии (1) — HITACHI ZW75

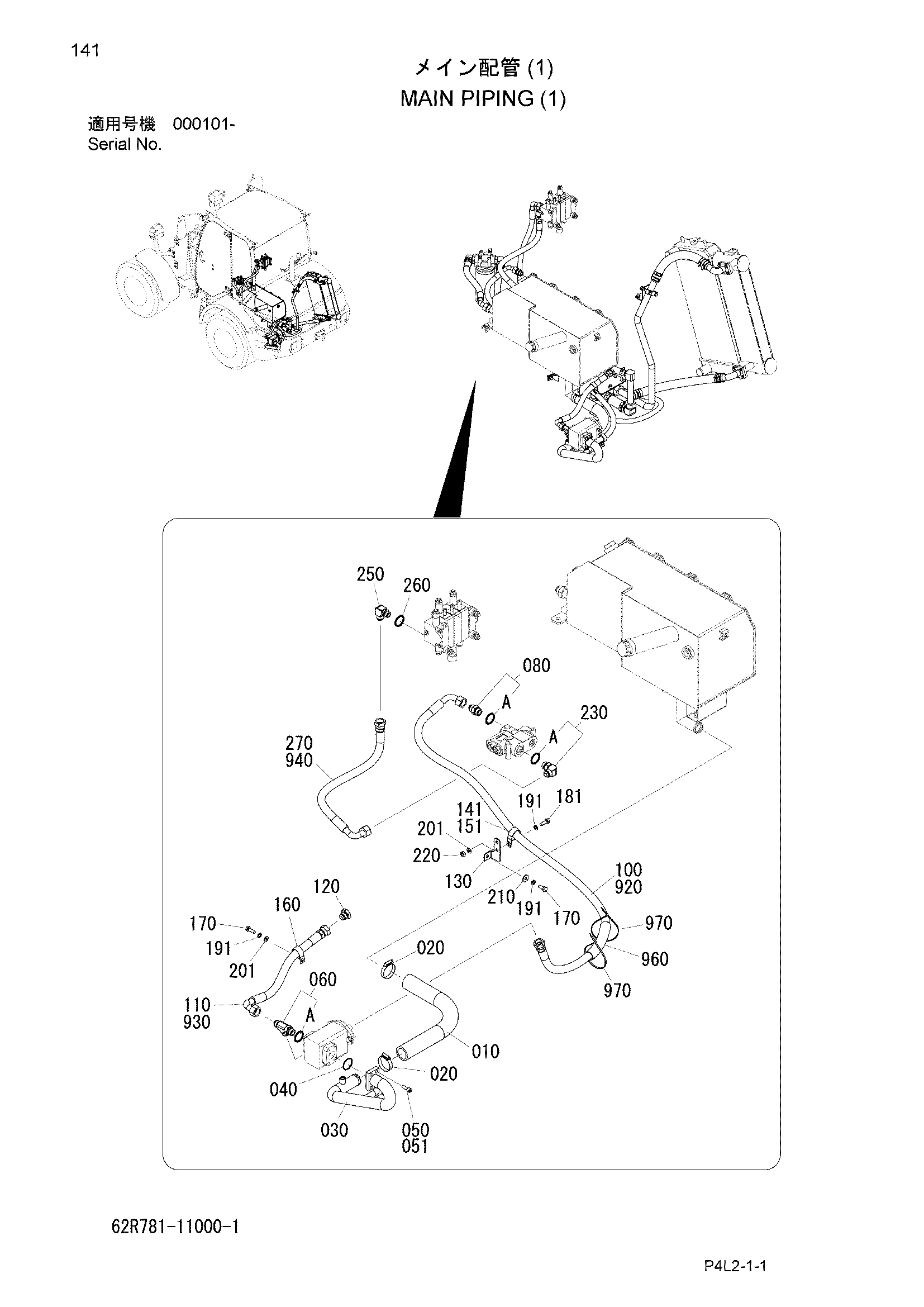

Заводская схема «Основные гидролинии (1)» для HITACHI ZW75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R781-11110 | Шланг | 1 |
| 020 | 130310-06000 | Хомут, шланг | 2 |
| 030 | 62R781-11120 | Трубка | 1 |
| 040 | 120011-04200 | Уплотнительное кольцо | 1 |
| 050 | J781030 замена: 100922-10030 | Болт | 4 |
| 051 | J781030 | Болт | 4 |
| 060 | HLA852466 | Тройник | 1 |
| 060A | 120011-02400 | Уплотнительное кольцо | 1 |
| 080 | HL4367380 | Адаптер | 1 |
| 080A | 120112-91200 | Уплотнительное кольцо | 1 |
| 100 | 62R781-11130 | Шланг | 1 |
| 110 | 62R781-11140 | Шланг | 1 |
| 120 | HL4208226 | Пробка | 1 |
| 130 | 62R781-11150 | Кронштейн | 1 |
| 141 | 348271-11260 | Хомут | 1 |
| 151 | 62R781-11430 | Резиновая прокладка | 1 |
| 160 | 332011-00150 | Хомут | 1 |
| 170 | J901025 | Болт | 2 |
| 181 | J901030 | Болт | 1 |
| 191 | A590910 | W/S | 3 |
| 201 | A590110 | Шайба | 2 |
| 210 | 322621-11350 | Шайба | 1 |
| 220 | J950010 | Гайка | 1 |
| 230 | 62R781-11160 | Угловой штуцер | 1 |
| 230A | 120112-91200 | Уплотнительное кольцо | 1 |
| 250 | 62M781-11150 | Угловой штуцер | 1 |
| 260 | 120112-91000 | Уплотнительное кольцо | 1 |
| 270 | 62R781-11170 | Шланг | 1 |
| 920 | 132110-25190 | Трубка, коил | 1 |
| 930 | 132110-25033 | Трубка, коил | 1 |
| 940 | 132110-25055 | Трубка, коил | 1 |
| 960 | 121120-32200 | Шланг, винйл | 1 |
| 970 | 130410-10000 | Хомут, трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
