Электрооборудование (задний) — HITACHI ZW75

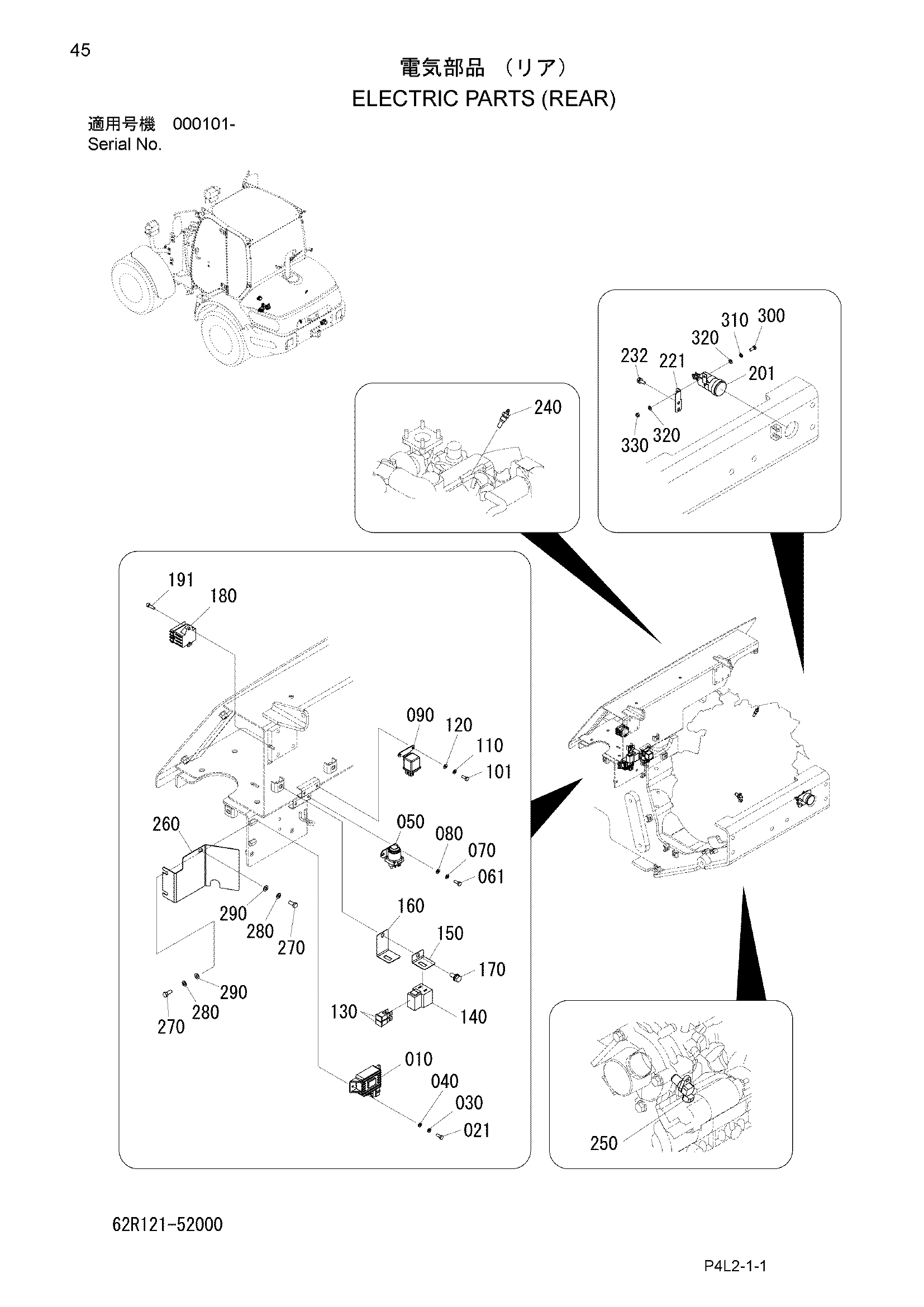

Заводская схема «Электрооборудование (задний)» для HITACHI ZW75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M121-52120 | Реле, защитный | 1 |
| 021 | J900616 | Болт | 2 |
| 030 | A590906 | W/S | 2 |
| 040 | A590106 | Шайба | 2 |
| 050 | 62M121-52140 | Реле стартер | 1 |
| 061 | J900616 | Болт | 2 |
| 070 | A590906 | W/S | 2 |
| 080 | A590106 | Шайба | 2 |
| 090 | 301126-52110 | Реле | 1 |
| 101 | J900616 | Болт | 2 |
| 110 | A590906 | W/S | 2 |
| 120 | A590106 | Шайба | 2 |
| 130 | 62M121-52210 | Предохранитель (100A) | 2 |
| 140 | 62M121-52220 | Короб, предохранитель | 1 |
| 150 | 62R121-52110 | Кронштейн | 1 |
| 160 | 62R121-52120 | Кронштейн | 1 |
| 170 | 102212-10025 | Болт, с шайбой | 1 |
| 180 | 62R121-52130 | Клемма | 1 |
| 191 | 100922-06020 | Болт | 1 |
| 201 | 310121-52190 | Сигнализация, задний UP (12V) | 1 |
| 221 | 62R121-52141 | Кронштейн | 1 |
| 232 | 102212-10025 | Болт, с шайбой | 2 |
| 240 | 62M121-52180 | Сендер, водяной темп. | 1 |
| 250 | 62M121-52190 | Датчик | 1 |
| 260 | 62R121-52150 | Крышка | 1 |
| 270 | J900820 | Болт | 3 |
| 280 | A590908 | W/S | 3 |
| 290 | A590108 | Шайба | 3 |
| 300 | J900820 | Болт | 1 |
| 310 | A590908 | W/S | 1 |
| 320 | A590108 | Шайба | 2 |
| 330 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
