Тормоз трубопроводы — HITACHI ZW75

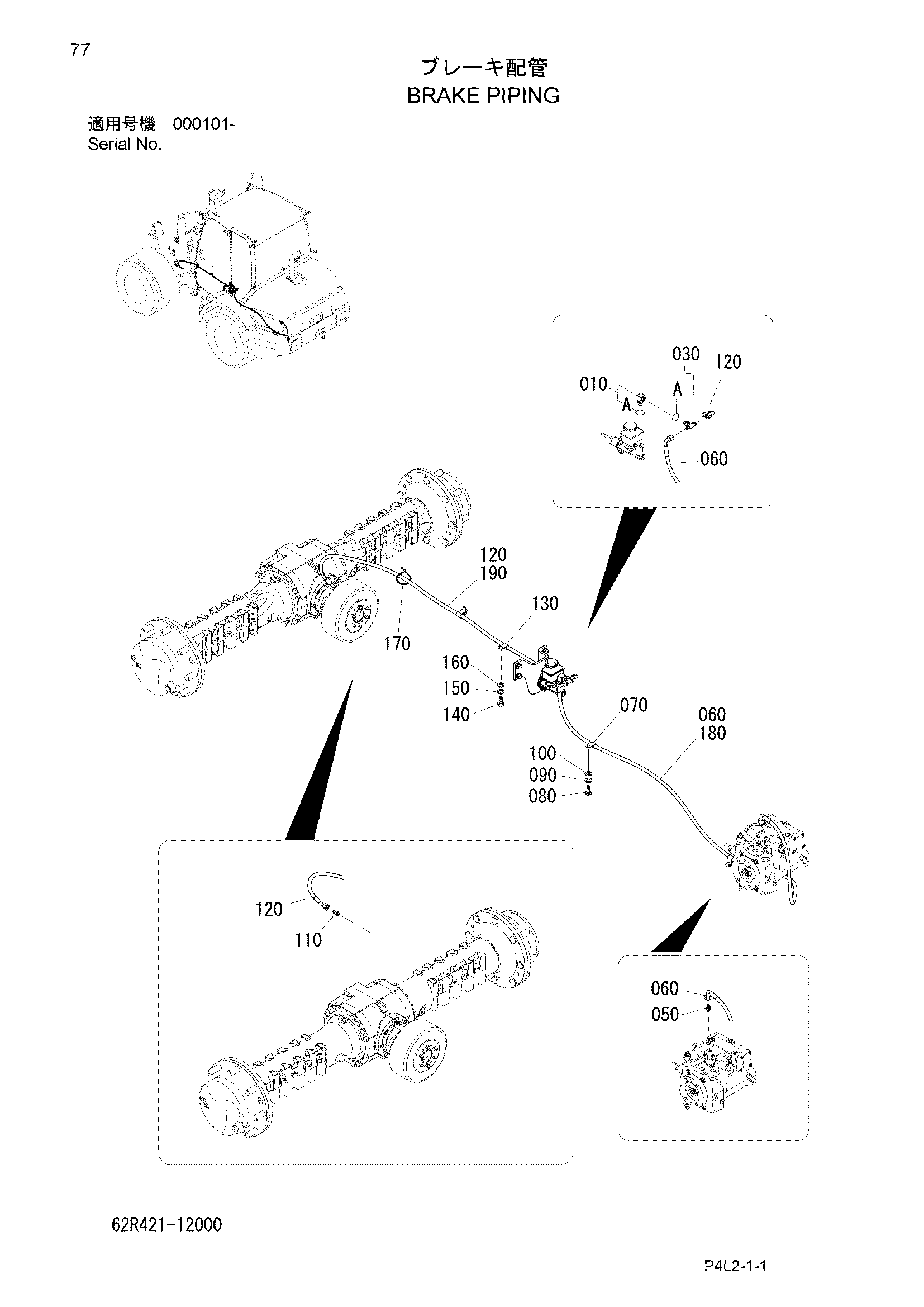

Заводская схема «Тормоз трубопроводы» для HITACHI ZW75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R421-12110 | Угловой штуцер | 1 |
| 010A | 120011-01100 | Уплотнительное кольцо | 1 |
| 030 | HLA852522 | Тройник | 1 |
| 030A | 120011-01100 | Уплотнительное кольцо | 1 |
| 050 | 62R421-12120 | Разъём | 1 |
| 060 | 62R421-12130 | Шланг | 1 |
| 070 | 345461-11160 | Хомут | 2 |
| 080 | J901020 | Болт | 2 |
| 090 | A590910 | W/S | 2 |
| 100 | A590110 | Шайба | 2 |
| 110 | 62R421-12120 | Разъём | 1 |
| 120 | 62R421-12140 | Шланг | 1 |
| 130 | 345461-11160 | Хомут | 2 |
| 140 | J901020 | Болт | 2 |
| 150 | A590910 | W/S | 2 |
| 160 | A590110 | Шайба | 2 |
| 170 | 130410-05000 | Хомут, трос | 1 |
| 180 | 132110-15200 | Трубка, коил | 1 |
| 190 | 132110-15160 | Трубка, коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
