Основные гидролинии (3) — HITACHI ZW75

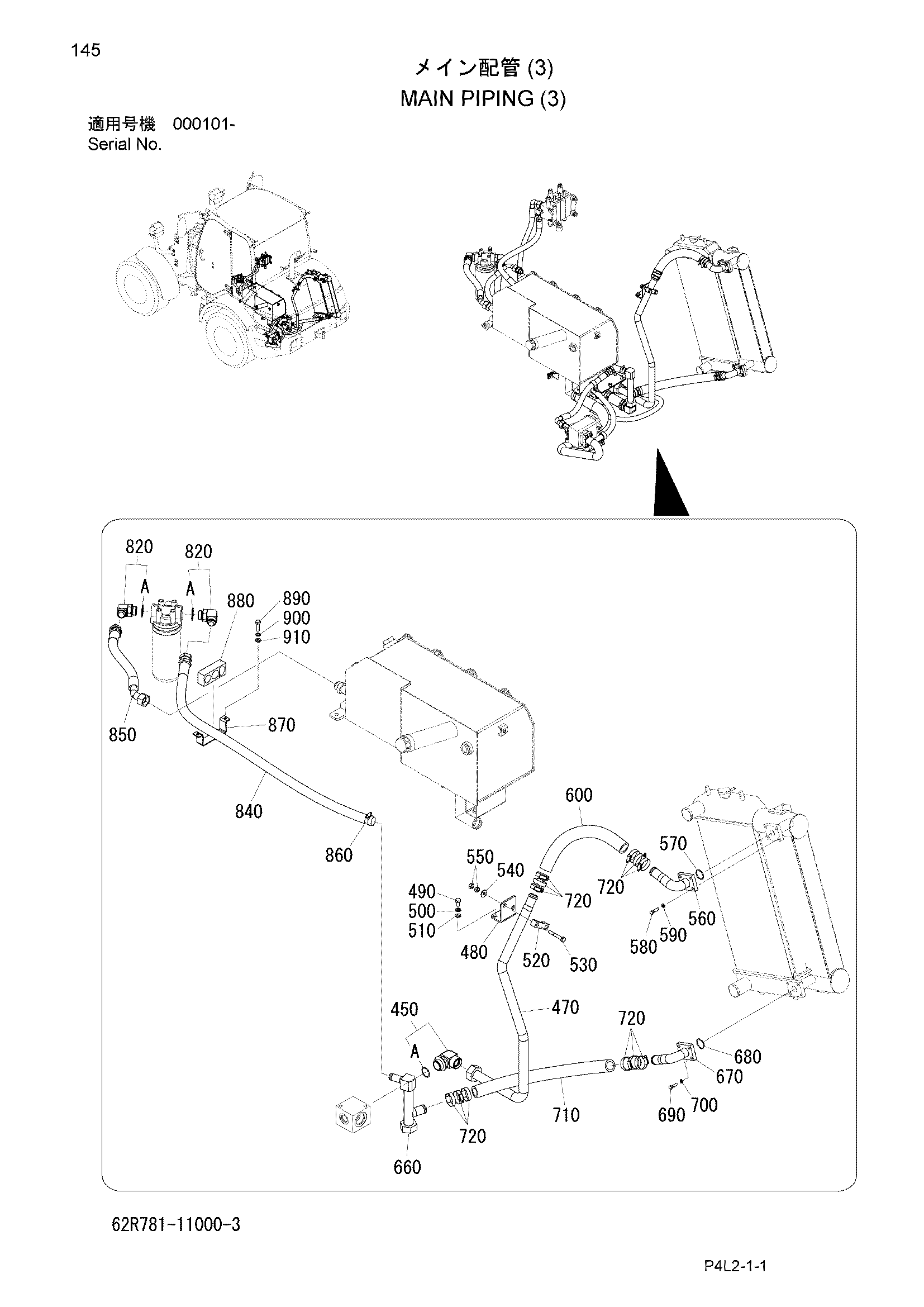

Заводская схема «Основные гидролинии (3)» для HITACHI ZW75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 450 | 62R781-11230 | Угловой штуцер | 1 |
| 450A | 120011-03800 | Уплотнительное кольцо | 1 |
| 470 | 62R781-11260 | Трубка | 1 |
| 480 | 62R781-11270 | Пластина | 1 |
| 490 | J901020 | Болт | 2 |
| 500 | A590910 | W/S | 2 |
| 510 | A590110 | Шайба | 2 |
| 520 | 62R781-11280 | Хомут | 1 |
| 530 | J901070 | Болт | 2 |
| 540 | 322621-11350 | Шайба | 2 |
| 550 | J950010 | Гайка | 4 |
| 560 | 62R781-11310 | Трубка | 1 |
| 570 | 120002-03500 | Уплотнительное кольцо | 1 |
| 580 | J900830 | Болт | 4 |
| 590 | A590908 | W/S | 4 |
| 600 | 62R781-11410 | Шланг | 1 |
| 660 | 62R781-11330 | Трубка | 1 |
| 670 | 62R781-11340 | Трубка | 1 |
| 680 | 120002-03500 | Уплотнительное кольцо | 1 |
| 690 | J900830 | Болт | 4 |
| 700 | A590908 | W/S | 4 |
| 710 | 62R781-11420 | Шланг | 1 |
| 720 | 130310-04800 | Хомут, шланг | 12 |
| 820 | HL4156436 | Угловой штуцер | 2 |
| 820A | 120011-02900 | Уплотнительное кольцо | 2 |
| 840 | 62R781-11360 | Шланг | 1 |
| 850 | 62R781-11370 | Шланг | 1 |
| 860 | 130310-03500 | Хомут, шланг | 1 |
| 870 | 62R781-11380 | Кронштейн | 1 |
| 880 | 62R781-11390 | Резиновая прокладка | 1 |
| 890 | J900830 | Болт | 2 |
| 900 | A590908 | W/S | 2 |
| 910 | A590108 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
