Центральный палец — HITACHI ZW75

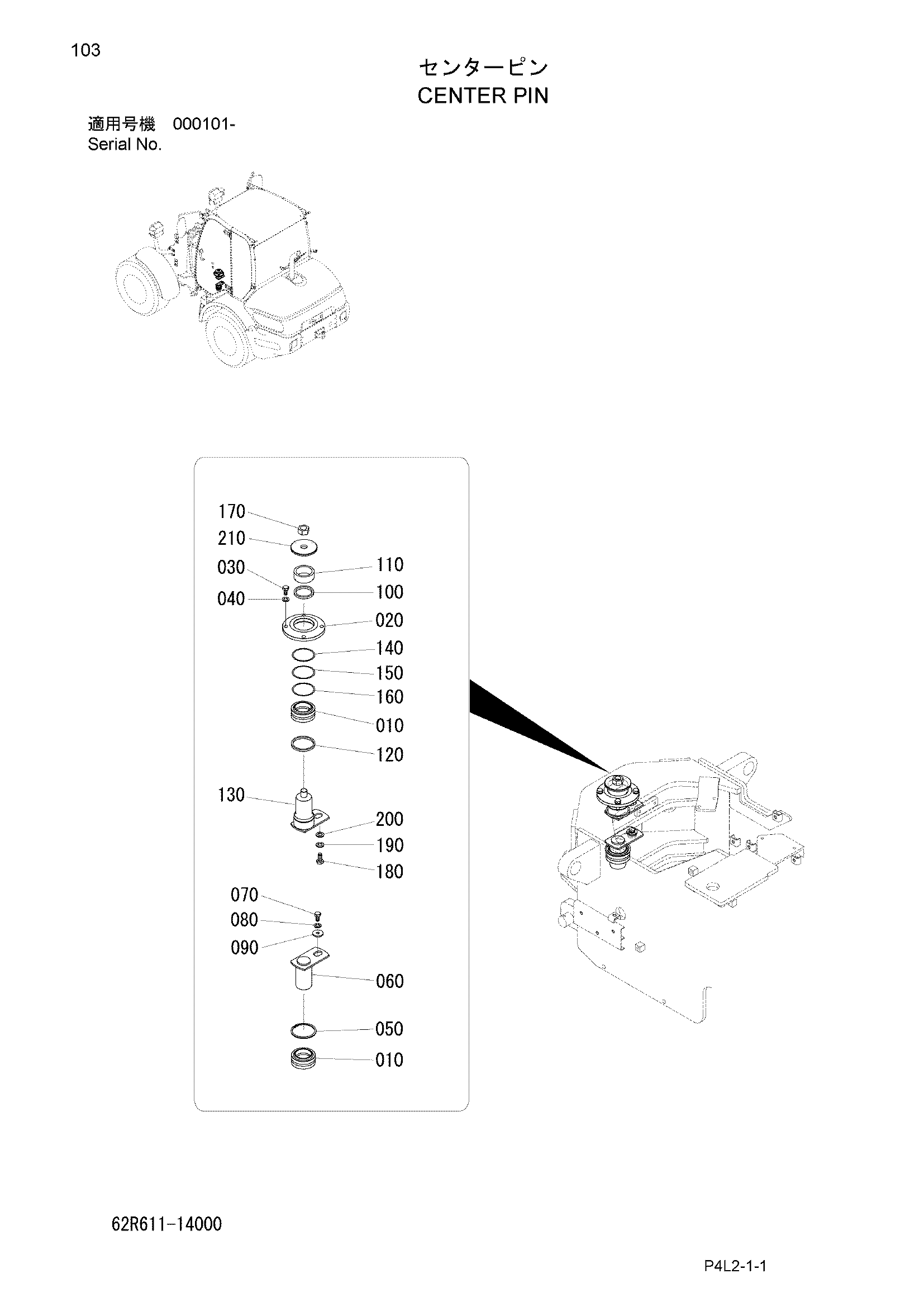

Заводская схема «Центральный палец» для HITACHI ZW75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M611-14120 | Втулка | 2 |
| 020 | 62M611-14170 | Фиксатор | 1 |
| 030 | J901230 | Болт | 4 |
| 040 | A590912 | W/S | 4 |
| 050 | 111611-09030 | Стопорное кольцо | 1 |
| 060 | 62M611-14210 | Палец | 1 |
| 070 | J901220 | Болт | 1 |
| 080 | A590912 | W/S | 1 |
| 090 | 311811-11270 | Шайба | 1 |
| 100 | 62M611-14180 | Проставка | 1 |
| 110 | 62M611-14130 | Втулка | 1 |
| 120 | 62R611-14120 | Коллер | 1 |
| 130 | 62R611-14110 | Палец | 1 |
| 140 | 62M611-14140 | Регулировочная шайба 0.3mm | 1 |
| 150 | 62M611-14150 | Регулировочная шайба 0.8mm | 1 |
| 160 | 62M611-14220 | Регулировочная шайба 0.5mm | 2 |
| 170 | J950024 | Гайка | 1 |
| 180 | J901220 | Болт | 1 |
| 190 | A590912 | W/S | 1 |
| 200 | 311811-11270 | Шайба | 1 |
| 210 | 62M611-14160 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
