Дверь(левый)в сборе (1/2) — HITACHI ZW75

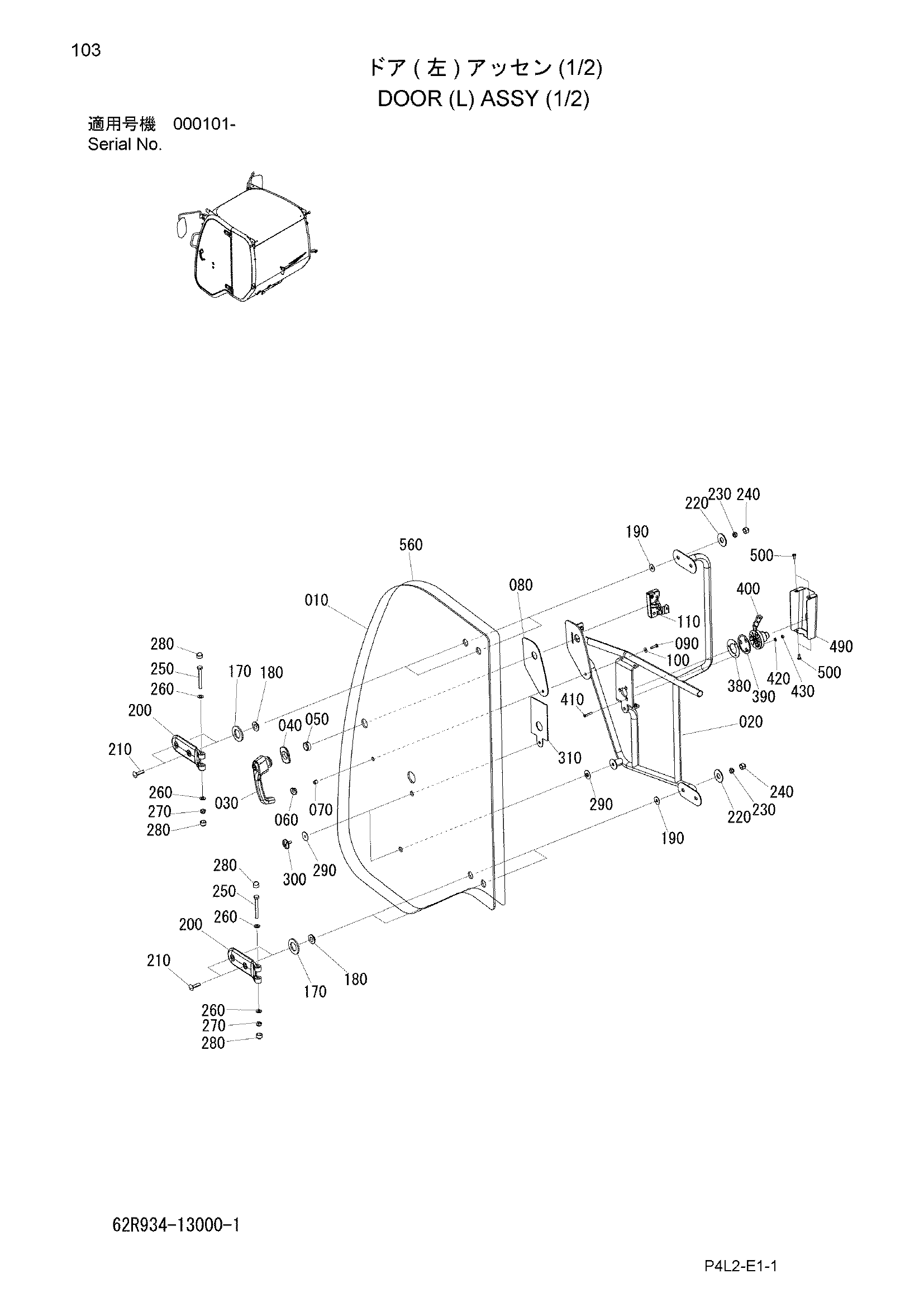

Заводская схема «Дверь(левый)в сборе (1/2)» для HITACHI ZW75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62R934-13000 | Дверь (левый) в сборе | 1 | |
| 010 | 62R934-13110 | Стекло, дверь (левый) | 1 |
| 020 | 62R934-13120 | Рукоятка (левый) | 1 |
| 030 | 62R934-13130 | Рукоятка | 1 |
| 040 | 62R934-13140 | Уплотнительная втулка | 1 |
| 050 | 62R934-13150 | Втулка | 1 |
| 060 | 62R934-13160 | Уплотнительная втулка | 1 |
| 070 | 62R934-13170 | Втулка | 1 |
| 080 | 62R934-13180 | Резиновая прокладка | 1 |
| 090 | 62R934-13190 | Винт | 1 |
| 100 | 62R934-13210 | Шайба | 1 |
| 110 | 62R934-13220 | Блокировка, дверь | 1 |
| 170 | 62R934-12190 | Шайба | 4 |
| 180 | 62R934-12210 | Шайба | 4 |
| 190 | 62R934-12220 | Шайба | 4 |
| 200 | 62R934-12230 | Петля | 2 |
| 210 | 62R934-12240 | Винт | 4 |
| 220 | 62R934-12250 | Шайба | 4 |
| 230 | 62R934-12260 | Гайка | 4 |
| 240 | 62R934-12270 | Колпачок | 4 |
| 250 | 62R934-12280 | Винт | 2 |
| 260 | 62R934-12290 | Шайба | 4 |
| 270 | 62R934-12260 | Гайка | 2 |
| 280 | 62R934-12270 | Колпачок | 4 |
| 290 | 62R934-12150 | Шайба | 3 |
| 300 | 62R934-12160 | Винт | 2 |
| 310 | 62R934-12310 | Резиновая прокладка | 1 |
| 380 | 62R934-12380 | Уплотнение | 1 |
| 390 | 62R934-12390 | Шайба | 1 |
| 400 | 62R934-13280 | Дверь защёлка (левый) | 1 |
| 410 | 62R934-12420 | Винт | 3 |
| 420 | 62R934-12430 | Шайба | 3 |
| 430 | 62R934-12440 | Гайка | 3 |
| 490 | 62R934-13290 | Крышка (левый) | 1 |
| 500 | 62R934-12520 | Винт | 4 |
| 560 | 62R934-12530 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
