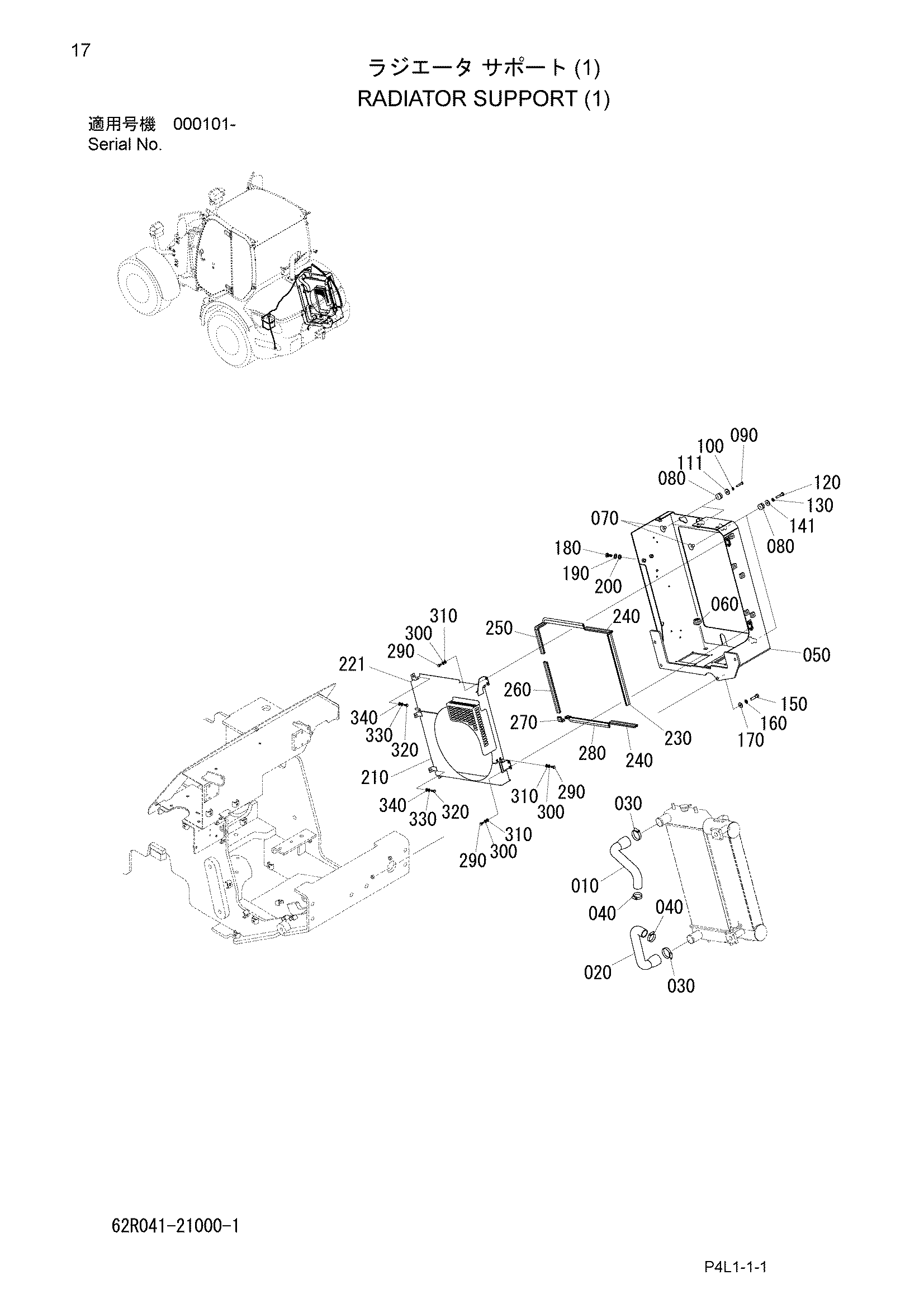

Опора радиатора (1) — HITACHI ZW65
Заводская схема «Опора радиатора (1)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R041-21110 | Шланг, верхний | 1 |
| 020 | 62R041-21120 | Шланг, нижний | 1 |
| 030 | 130310-06000 | Хомут, шланг | 2 |
| 040 | 130310-04800 | Хомут, шланг | 2 |
| 050 | 62R041-21130 | Рама радиатор | 1 |
| 060 | 263G2-12241 | Резиновая прокладка | 2 |
| 070 | 263G2-12272 | Трубка | 4 |
| 080 | 263G2-12251 | Резиновая прокладка | 4 |
| 090 | J900840 | Болт | 2 |
| 100 | A590908 | W/S | 2 |
| 111 | 26386-13281 | Шайба | 2 |
| 120 | J901045 | Болт | 2 |
| 130 | A590910 | W/S | 2 |
| 141 | 26386-13281 | Шайба | 2 |
| 150 | J901245 | Болт | 3 |
| 160 | A590912 | W/S | 3 |
| 170 | 360621-11160 | Шайба | 3 |
| 180 | J901235 | Болт | 2 |
| 190 | A590912 | W/S | 2 |
| 200 | 360621-11160 | Шайба | 2 |
| 210 | 62R041-21140 | Схроуд 1 | 1 |
| 221 | 62R041-21151 | Схроуд 2 | 1 |
| 230 | 146131-12044 | Уплотнение, резиновый | 1 |
| 240 | 146131-12022 | Уплотнение, резиновый | 2 |
| 250 | 146131-12056 | Резиновая прокладка | 1 |
| 260 | 146131-12031 | Уплотнение, резиновый | 1 |
| 270 | 146131-12005 | Уплотнение, резиновый | 1 |
| 280 | 146131-12036 | Уплотнение, резиновый | 1 |
| 290 | J900820 | Болт | 6 |
| 300 | A590908 | W/S | 6 |
| 310 | 337171-21330 | Шайба | 6 |
| 320 | 100112-08014 | Болт | 4 |
| 330 | A590908 | W/S | 4 |
| 340 | 337171-21330 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
