Проводка (измеритель панель) — HITACHI ZW65

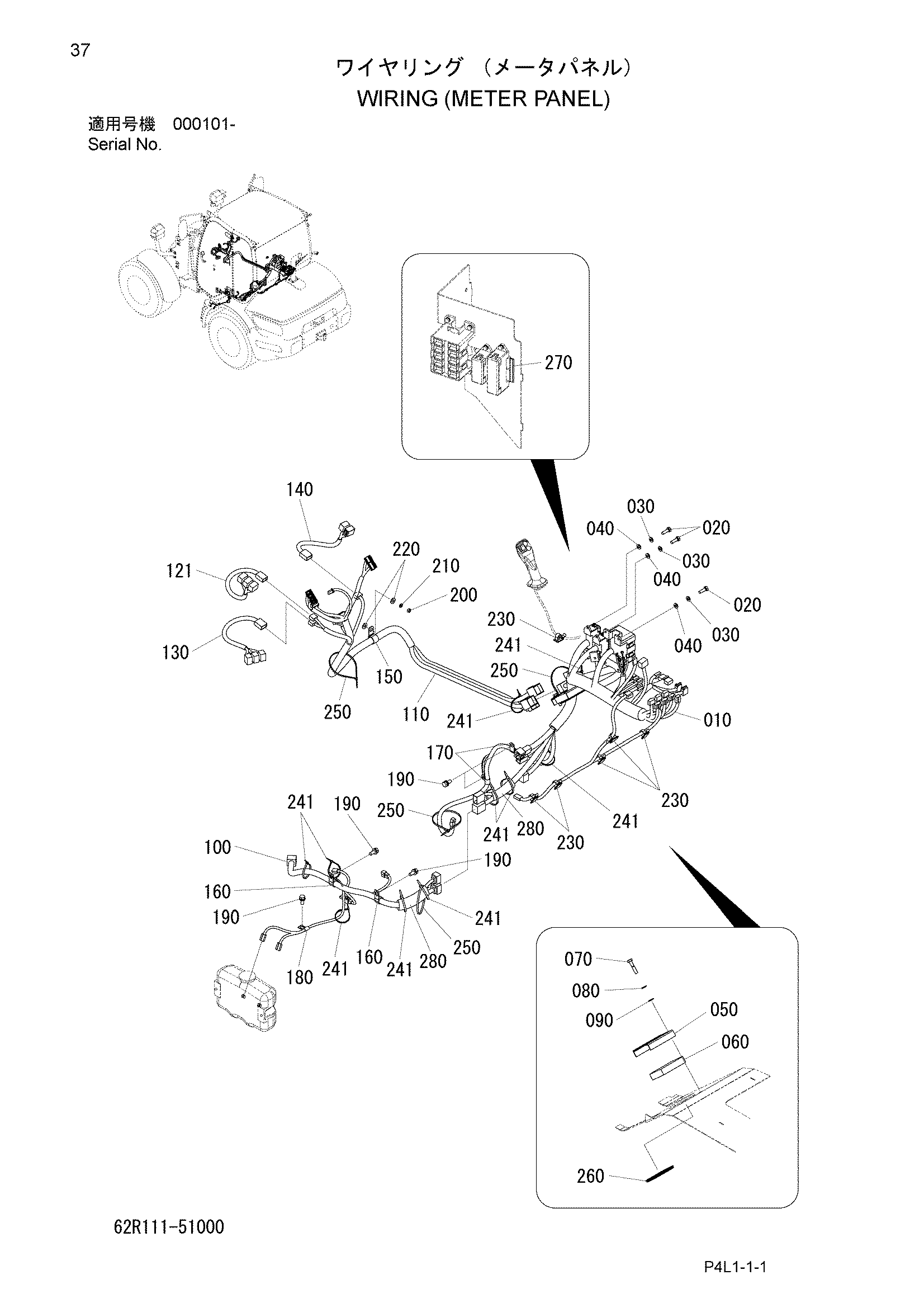

Заводская схема «Проводка (измеритель панель)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R111-51110 | Жгут проводов основной 1 | 1 |
| 020 | J900620 | Болт | 8 |
| 030 | A590906 | W/S | 8 |
| 040 | A590106 | Шайба | 8 |
| 050 | 62R111-51170 | Пластина | 1 |
| 060 | 62R111-51180 | Изолятор | 1 |
| 070 | J900840 | Болт | 2 |
| 080 | A590908 | W/S | 2 |
| 090 | A590108 | Шайба | 2 |
| 100 | 62R111-51120 | Жгут проводов основной 2 | 1 |
| 110 | 62R111-51130 | Жгут проводов передний | 1 |
| 121 | 62R111-51141 | Жгут проводов фонарь выключатель | 1 |
| 130 | 62R111-51150 | Жгут проводов стеклоочиститель выключатель | 1 |
| 140 | 62R111-51160 | Жгут проводов выключатель | 1 |
| 150 | HL4190263 | Зажим | 1 |
| 160 | 334271-11140 | Хомут | 2 |
| 170 | 345461-11160 | Хомут | 2 |
| 180 | 346421-11150 | Хомут | 1 |
| 190 | 102212-10025 | Болт, с шайбой | 5 |
| 200 | J950006 | Гайка | 1 |
| 210 | A590906 | W/S | 1 |
| 220 | 338971-66750 | Шайба | 2 |
| 230 | 62R111-51190 | Хомут | 6 |
| 241 | 130410-05000 | Хомут, трос | 9 |
| 250 | 130410-10000 | Хомут, трос | 4 |
| 260 | 146121-11025 | Уплотнение, резиновый | 1 |
| 270 | 146121-11007 | Уплотнение, резиновый | 1 |
| 280 | 121120-25125 | Шланг, винйл | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
