HST трубопроводы (1) — HITACHI ZW65

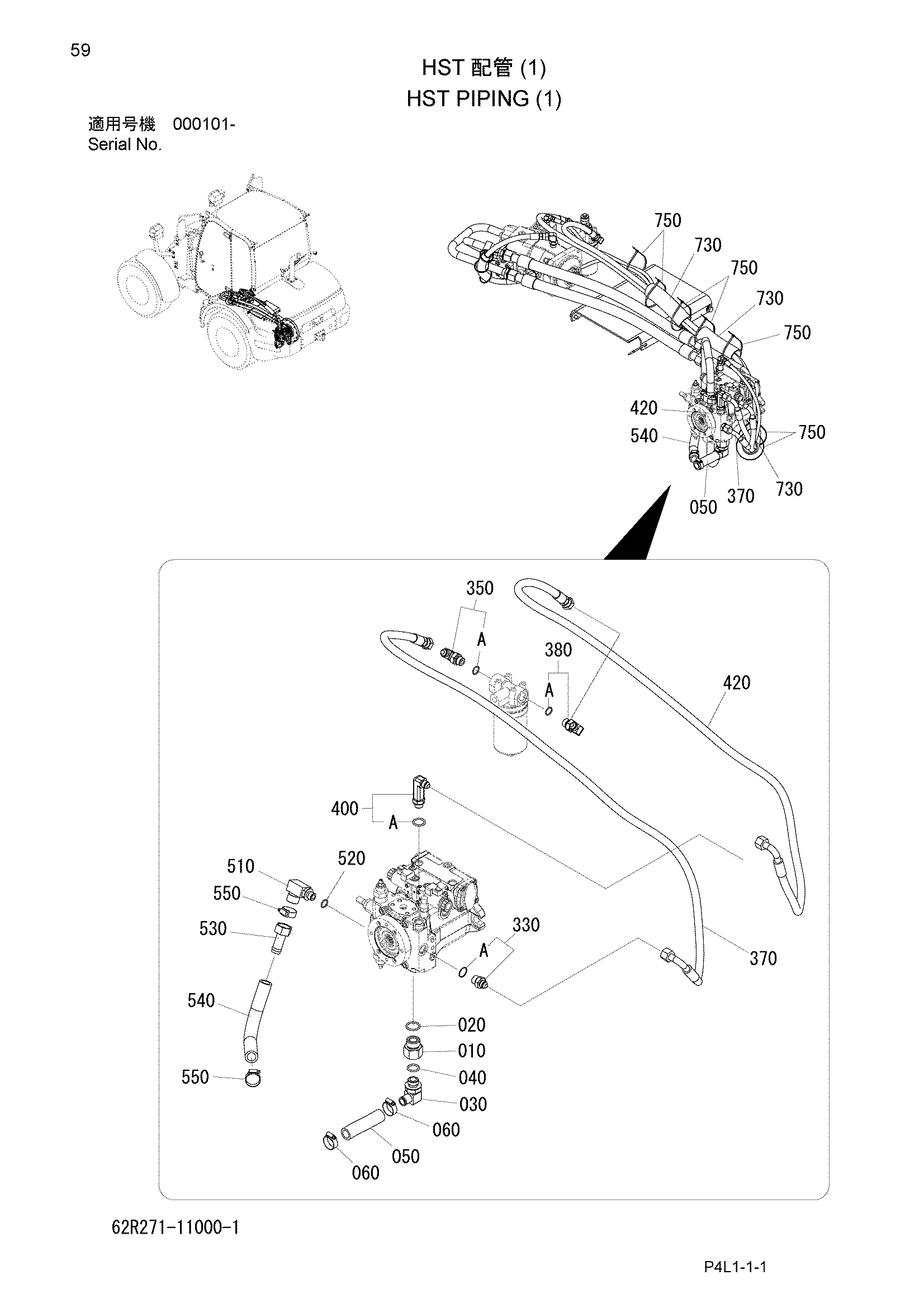

Заводская схема «HST трубопроводы (1)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R271-11110 | Втулка | 1 |
| 020 | 120011-02900 | Уплотнительное кольцо | 1 |
| 030 | 305271-11190 | Угловой штуцер | 1 |
| 040 | 120011-02400 | Уплотнительное кольцо | 1 |
| 050 | 301272-11220 | Шланг | 1 |
| 060 | 130310-03500 | Хомут, шланг | 2 |
| 330 | HLA852144 | Адаптер | 1 |
| 330A | 120011-01800 | Уплотнительное кольцо | 1 |
| 350 | HLA852344 | Угловой штуцер | 1 |
| 350A | 120011-01800 | Уплотнительное кольцо | 1 |
| 370 | 62R271-11180 | Шланг | 1 |
| 380 | HLA852344 | Угловой штуцер | 1 |
| 380A | 120011-01800 | Уплотнительное кольцо | 1 |
| 400 | HL4277652 | Угловой штуцер | 1 |
| 400A | 120011-01800 | Уплотнительное кольцо | 1 |
| 420 | 62R271-11180 | Шланг | 1 |
| 510 | 323271-11210 | Угловой штуцер, обратный | 1 |
| 520 | 120011-01800 | Уплотнительное кольцо | 1 |
| 530 | 323271-11181 | Трубка | 1 |
| 540 | 62J271-11180 | Шланг | 1 |
| 550 | 130310-03500 | Хомут, шланг | 2 |
| 730 | 121120-50200 | Шланг, винйл | 3 |
| 750 | 130410-10000 | Хомут, трос | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
