Дверь(правый)в сборе (1/2) — HITACHI ZW65

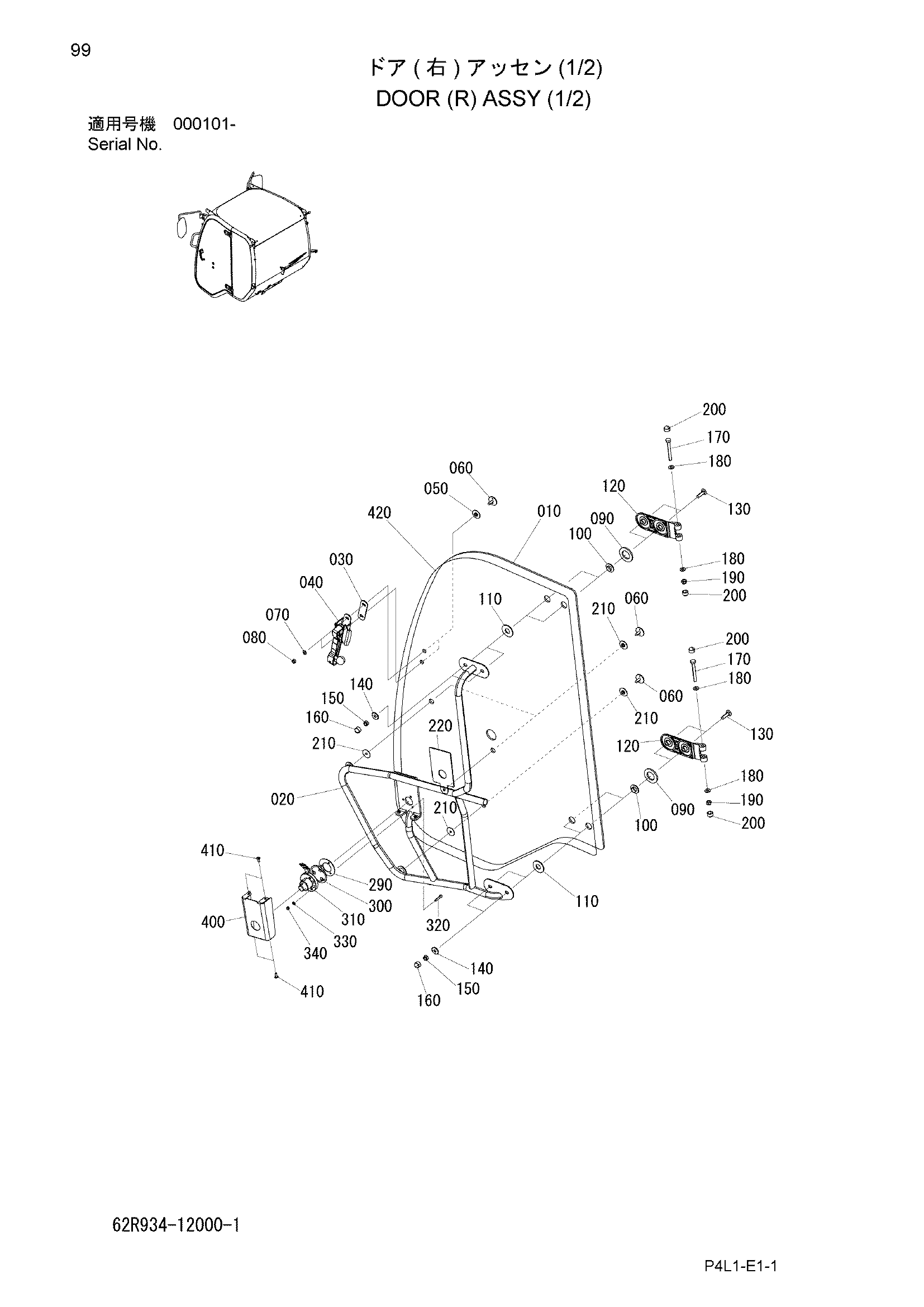

Заводская схема «Дверь(правый)в сборе (1/2)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62R934-12000 | Дверь (правый) в сборе | 1 | |
| 010 | 62R934-12110 | Стекло, дверь (правый) | 1 |
| 020 | 62R934-12120 | Рукоятка (правый) | 1 |
| 030 | 62R934-12130 | Резиновая прокладка | 1 |
| 040 | 62R934-12140 | Рычаг в сборе | 1 |
| 050 | 62R934-12150 | Шайба | 2 |
| 060 | 62R934-12160 | Винт | 5 |
| 070 | 62R934-12170 | Шайба | 2 |
| 080 | 62R934-12180 | Гайка | 2 |
| 090 | 62R934-12190 | Шайба | 4 |
| 100 | 62R934-12210 | Шайба | 4 |
| 110 | 62R934-12220 | Шайба | 4 |
| 120 | 62R934-12230 | Петля | 2 |
| 130 | 62R934-12240 | Винт | 4 |
| 140 | 62R934-12250 | Шайба | 4 |
| 150 | 62R934-12260 | Гайка | 4 |
| 160 | 62R934-12270 | Колпачок | 4 |
| 170 | 62R934-12280 | Винт | 2 |
| 180 | 62R934-12290 | Шайба | 4 |
| 190 | 62R934-12260 | Гайка | 2 |
| 200 | 62R934-12270 | Колпачок | 4 |
| 210 | 62R934-12150 | Шайба | 5 |
| 220 | 62R934-12310 | Резиновая прокладка | 1 |
| 290 | 62R934-12380 | Уплотнение | 1 |
| 300 | 62R934-12390 | Шайба | 1 |
| 310 | 62R934-12410 | Дверь защёлка (правый) | 1 |
| 320 | 62R934-12420 | Винт | 3 |
| 330 | 62R934-12430 | Шайба | 3 |
| 340 | 62R934-12440 | Гайка | 3 |
| 400 | 62R934-12510 | Крышка (правый) | 1 |
| 410 | 62R934-12520 | Винт | 4 |
| 420 | 62R934-12530 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
