Стояночный тормоз — HITACHI ZW65

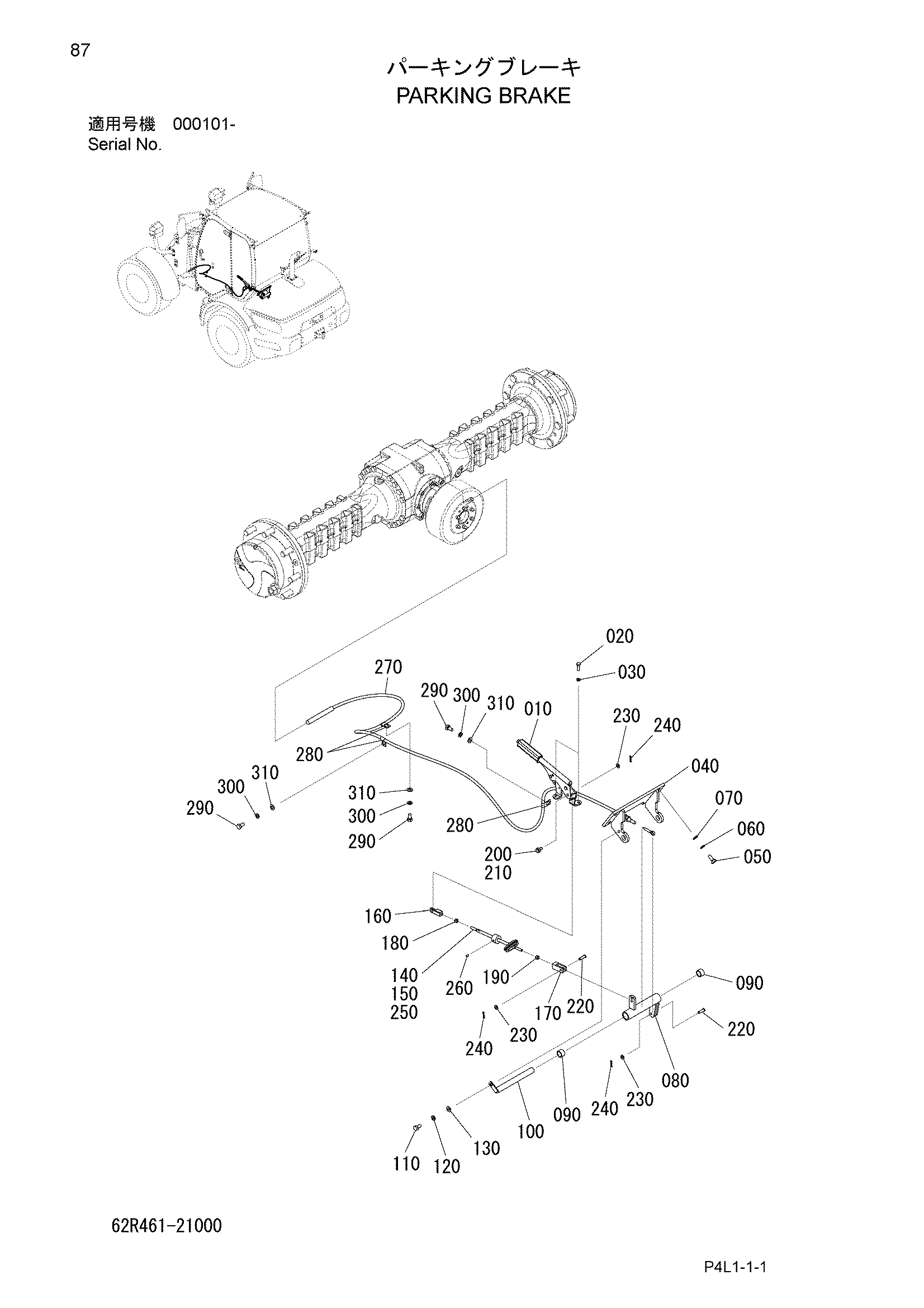

Заводская схема «Стояночный тормоз» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 335461-21152 | Рычаг, тормоз | 1 |
| 020 | J900825 | Болт | 2 |
| 030 | A590908 | W/S | 2 |
| 040 | 62R461-21110 | Опора | 1 |
| 050 | J901025 | Болт | 4 |
| 060 | A590910 | W/S | 4 |
| 070 | A590110 | Шайба | 4 |
| 080 | 62R461-21120 | Тяга | 1 |
| 090 | 621841-11111 | Подшипник, неедле | 2 |
| 100 | 62R461-21130 | Вал | 1 |
| 110 | J901020 | Болт | 1 |
| 120 | A590910 | W/S | 1 |
| 130 | A590110 | Шайба | 1 |
| 140 | 302631-21120 | Уплотнительная втулка | 1 |
| 150 | 62R461-21140 | Шток | 1 |
| 160 | 62R461-21150 | Концевой, трос | 1 |
| 170 | 62R461-21160 | Вилка | 1 |
| 180 | J950008 | Гайка | 1 |
| 190 | 311431-11170 | Гайка | 1 |
| 200 | 62R461-21170 | Палец | 1 |
| 210 | 621811-11170 | Втулка | 1 |
| 220 | 62R461-21180 | Палец | 2 |
| 230 | A590108 | Шайба | 3 |
| 240 | 301436-11210 | Палец, стопорный | 3 |
| 250 | 62R461-21190 | Бобышка | 1 |
| 260 | 101221-06010 | Винт | 1 |
| 270 | 62R461-21210 | Трос | 1 |
| 280 | 346421-11150 | Хомут | 3 |
| 290 | J901020 | Болт | 3 |
| 300 | A590910 | W/S | 3 |
| 310 | A590110 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
