Прямая лопата управление (3-золотник) — HITACHI ZW65

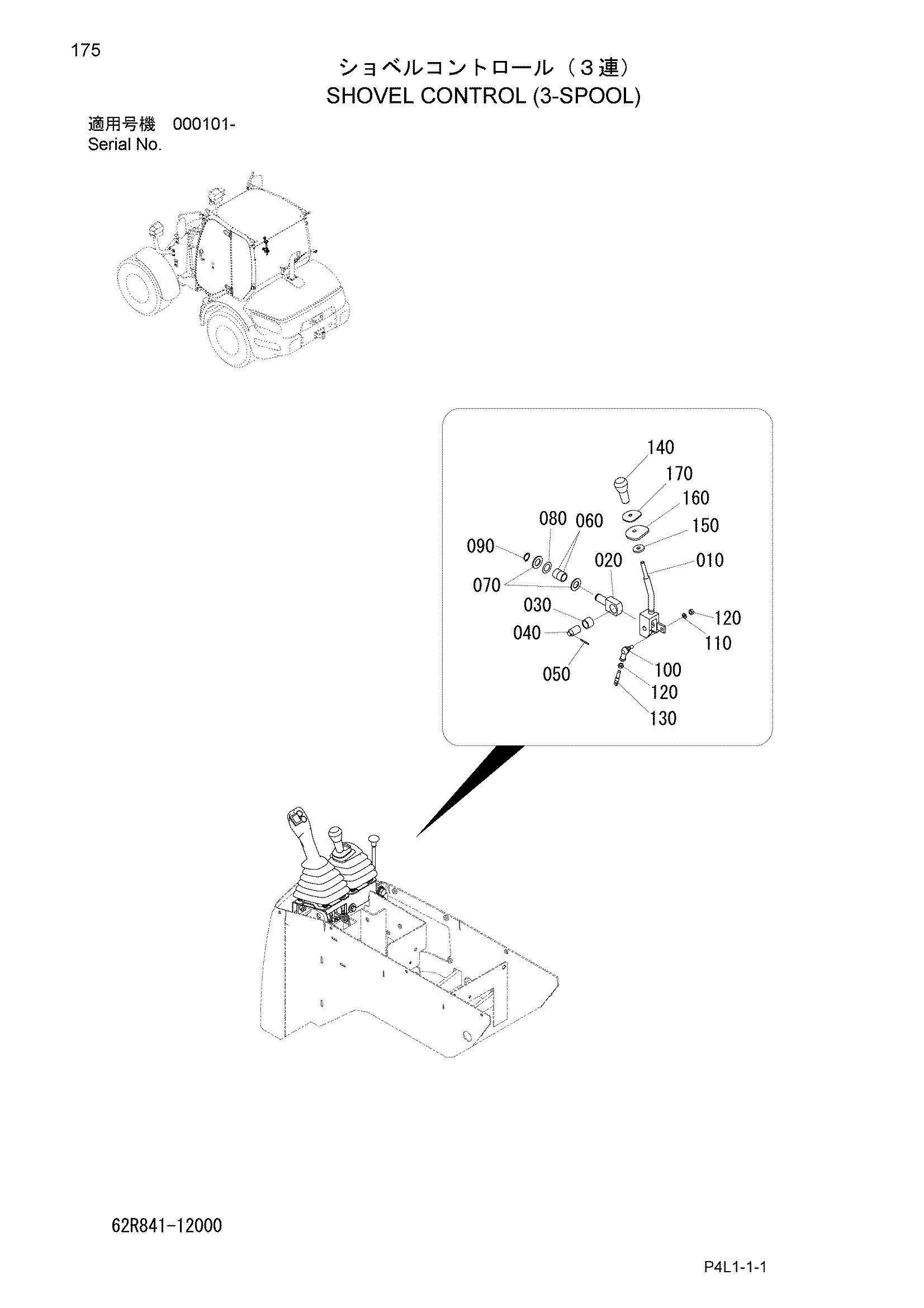

Заводская схема «Прямая лопата управление (3-золотник)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R841-12110 | Рычаг | 1 |
| 020 | 62R841-11140 | Палец | 1 |
| 030 | 621841-11220 | Подшипник, неедле | 1 |
| 040 | 62R841-12120 | Палец | 1 |
| 050 | 111311-03032 | Палец, пружина | 1 |
| 060 | 621841-11111 | Подшипник, неедле | 2 |
| 070 | A590120 | Шайба | 2 |
| 080 | 62R841-11270 | Регулировочная шайба 0.5mm | 2 |
| 090 | 111511-02012 | Стопорное кольцо | 1 |
| 100 | 323461-21170 | Концевой, шток | 1 |
| 110 | A590908 | W/S | 1 |
| 120 | J950008 | Гайка | 2 |
| 130 | 62R841-11170 | Шток | 1 |
| 140 | 621051-11150 | Ручка | 1 |
| 150 | 321051-11170 | Шайба | 1 |
| 160 | 62R841-12130 | Резиновая прокладка | 1 |
| 170 | 62R841-12140 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
