Дверь(левый)в сборе (2/2) — HITACHI ZW65

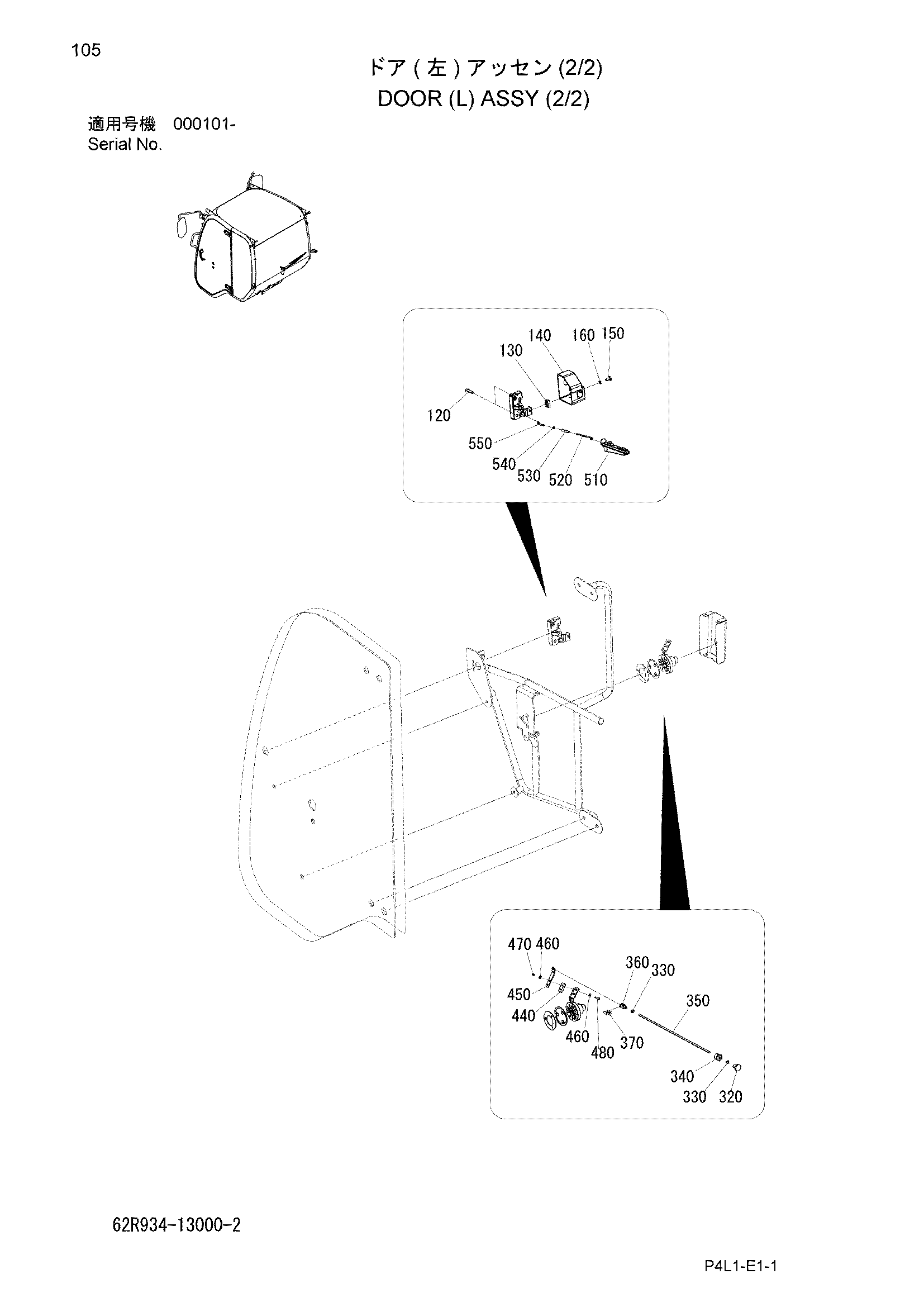

Заводская схема «Дверь(левый)в сборе (2/2)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 120 | 62R934-13230 | Винт | 2 |
| 130 | 62R934-13240 | Подшипник | 1 |
| 140 | 62R934-13250 | Крышка | 1 |
| 150 | 62R934-13260 | Винт | 1 |
| 160 | 62R934-13270 | Шайба | 1 |
| 320 | 62R934-12320 | Ручка | 1 |
| 330 | 62R934-12330 | Гайка | 2 |
| 340 | 62R934-12340 | Втулка | 1 |
| 350 | 62R934-12350 | Шток | 1 |
| 360 | 62R934-12360 | Вилка | 1 |
| 370 | 62R934-12370 | Палец | 1 |
| 440 | 62R934-12450 | Пластина | 1 |
| 450 | 62R934-12460 | Рычаг | 1 |
| 460 | 62R934-12470 | Шайба | 4 |
| 470 | 62R934-12480 | Гайка | 2 |
| 480 | 62R934-12490 | Винт | 2 |
| 510 | 62R934-13310 | Рукоятка в сборе | 1 |
| 520 | 62R934-13320 | Штанга (левый) | 1 |
| 530 | 62R934-13330 | Втулка | 1 |
| 540 | 62R934-13340 | Гайка | 1 |
| 550 | 62R934-13350 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
