Быстрый быстросъёмное устройство в сборе (гидравлический тип) — HITACHI ZW65

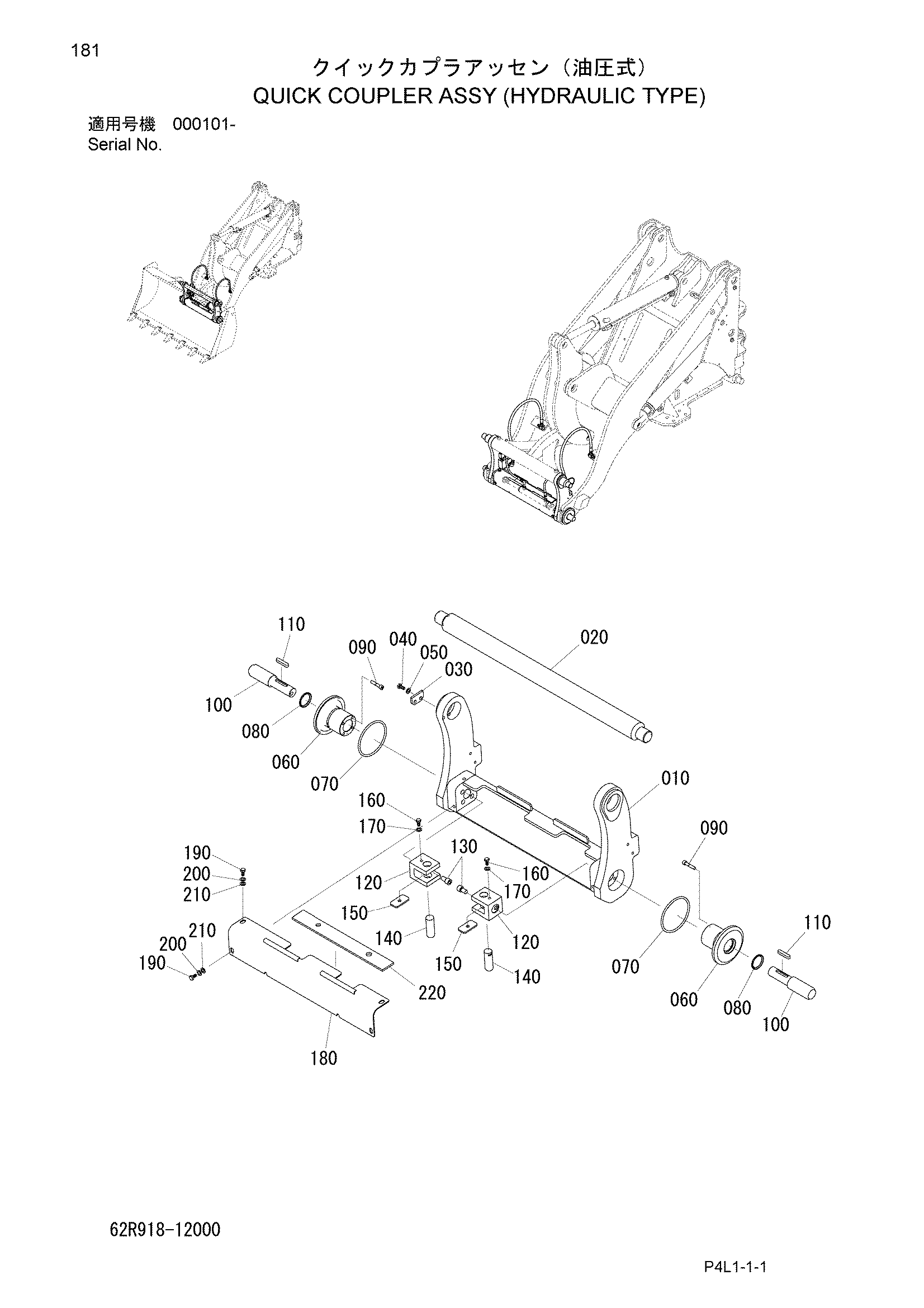

Заводская схема «Быстрый быстросъёмное устройство в сборе (гидравлический тип)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R918-12100 | Рама, главный | 1 |
| 020 | 62R918-12180 | Палец | 1 |
| 030 | 62R918-12190 | Пластина | 1 |
| 040 | J901016 | Болт | 2 |
| 050 | A590910 | W/S | 2 |
| 060 | 62R918-12210 | Крышка | 2 |
| 070 | 120001-11200 | Уплотнительное кольцо | 2 |
| 080 | 141540-04050 | Уплотнение пыль | 2 |
| 090 | J780840 | Болт | 8 |
| 100 | 62R918-12220 | Палец | 2 |
| 110 | 62R918-12230 | Шпонка | 2 |
| 120 | 62R918-12240 | Вилка | 2 |
| 130 | J781220 | Болт | 2 |
| 140 | 62R918-12250 | Палец | 2 |
| 150 | 62R918-12260 | Пластина | 2 |
| 160 | J900816 | Болт | 2 |
| 170 | A590908 | W/S | 2 |
| 180 | 62R918-12270 | Крышка | 1 |
| 190 | J901016 | Болт | 4 |
| 200 | A590910 | W/S | 4 |
| 210 | A590110 | Шайба | 4 |
| 220 | 62R918-12280 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
