Подъём рукоять — HITACHI ZW65

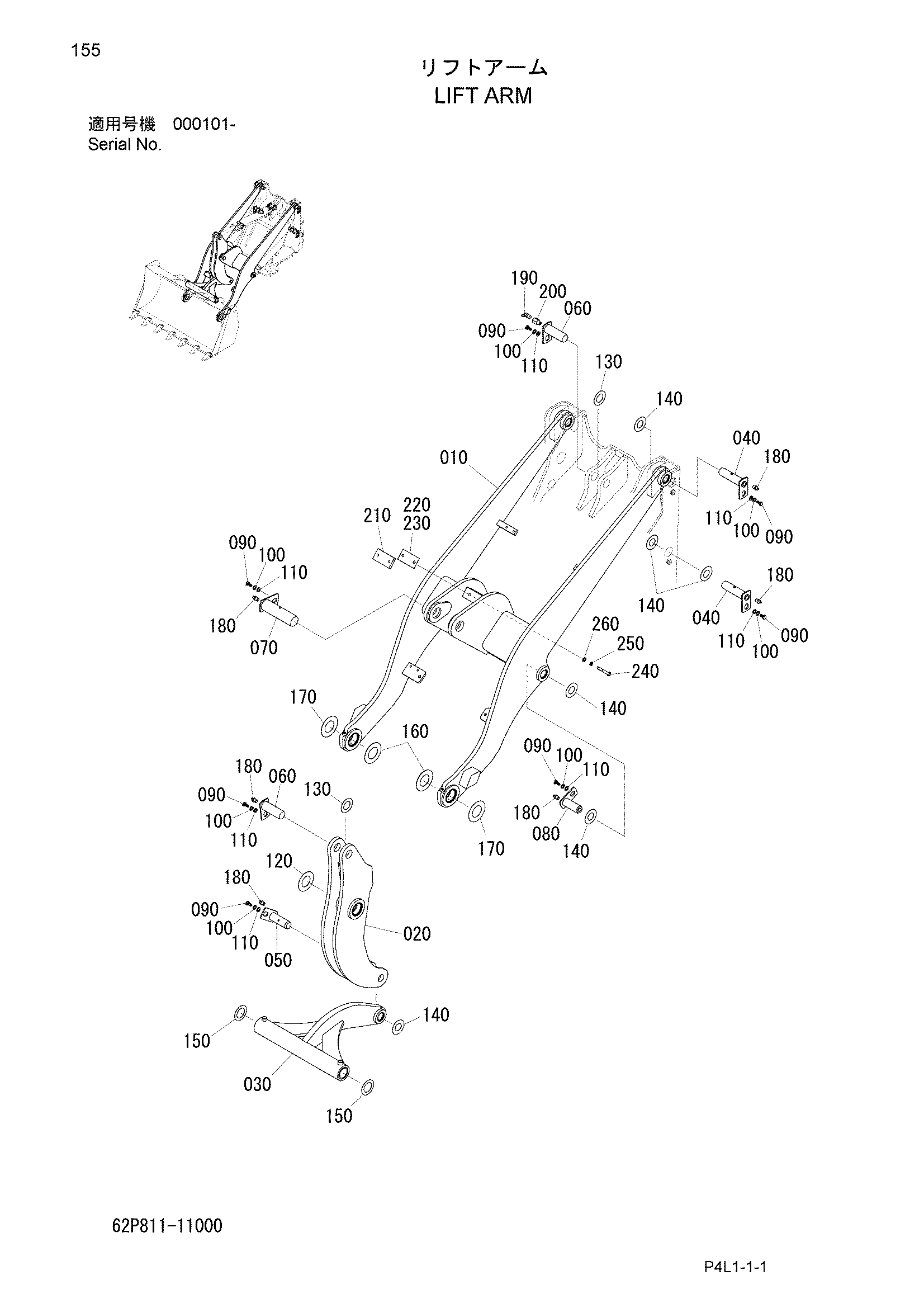

Заводская схема «Подъём рукоять» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R811-11100 | Рукоять подъём в сборе | 1 |
| 020 | 62R811-11200 | Беллкранк в сборе | 1 |
| 030 | 62R811-11300 | Пусхрод в сборе | 1 |
| 040 | 62M811-11410 | Палец | 4 |
| 050 | 337811-11260 | Палец | 1 |
| 060 | 62R811-11410 | Палец | 2 |
| 070 | 62N811-11410 | Палец | 1 |
| 080 | 337811-11240 | Палец | 2 |
| 090 | J901220 | Болт | 10 |
| 100 | A590912 | W/S | 10 |
| 110 | 311811-11270 | Шайба | 10 |
| 120 | 353811-11250 | Регулировочная шайба 1.0mm | 1 |
| 130 | 62R811-11420 | Регулировочная шайба 1.0mm | 2 |
| 140 | 341541-11110 | Регулировочная шайба 1.0mm | 11 |
| 150 | 62R811-11430 | Регулировочная шайба 1.0mm | 2 |
| 160 | 62R811-11440 | Регулировочная шайба 2.0mm | 2 |
| 170 | 62R811-11450 | Регулировочная шайба 1.0mm | 2 |
| 180 | 110001-01000 | Штуцер смазка | 9 |
| 190 | 110002-01000 | Штуцер смазка | 1 |
| 200 | 310811-11170 | Разъём | 1 |
| 210 | 62R811-11460 | Пластина | 1 |
| 220 | 62R811-11470 | Регулировочная шайба 1.0mm | 1 |
| 230 | 62R811-11480 | Регулировочная шайба 3.2mm | 0 |
| 240 | J901280 | Болт | 2 |
| 250 | A590912 | W/S | 2 |
| 260 | A590112 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
