HST трубопроводы (3) — HITACHI ZW65

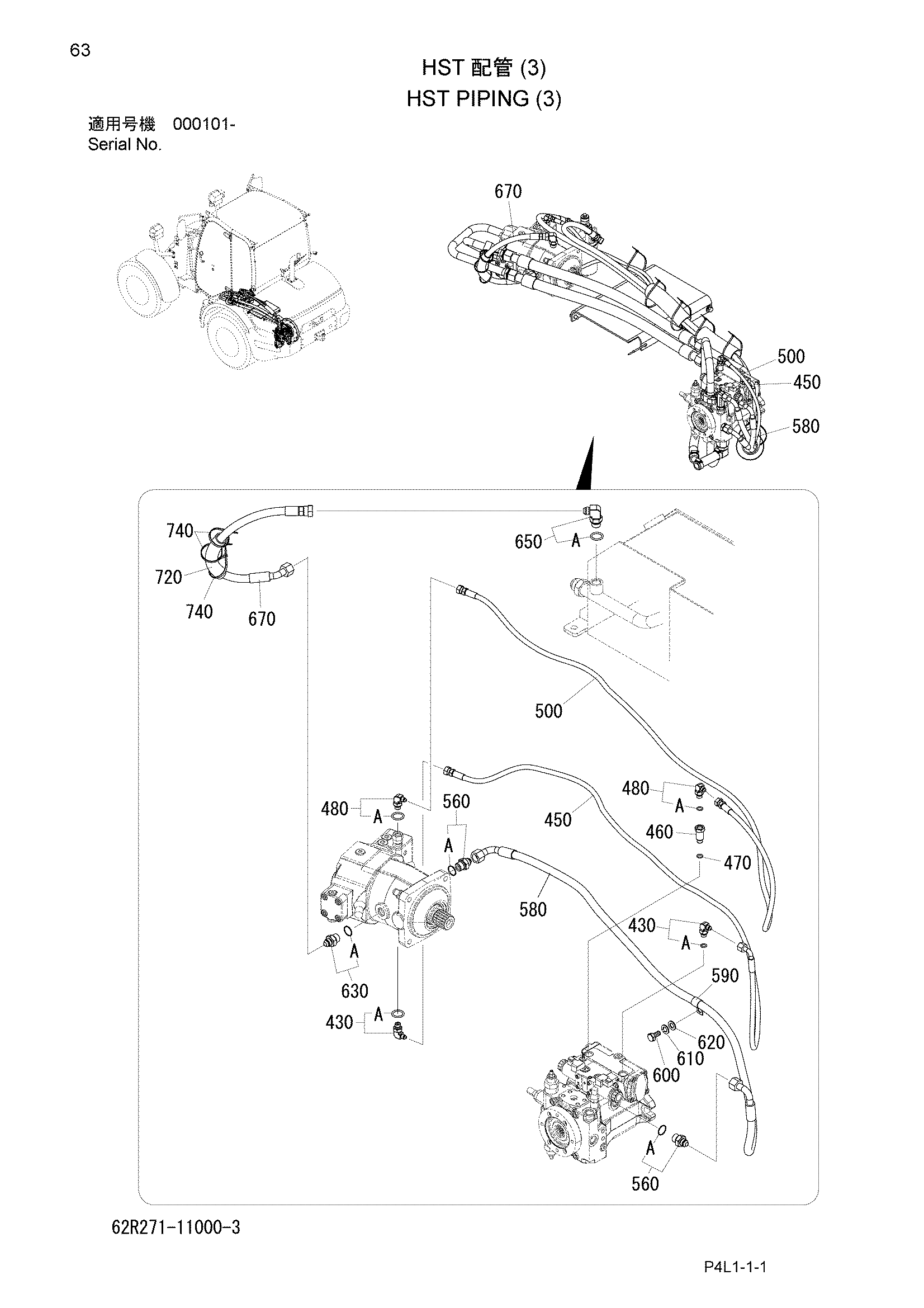

Заводская схема «HST трубопроводы (3)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 430 | HLA852322 | Угловой штуцер | 2 |
| 430A | 120011-01100 | Уплотнительное кольцо | 2 |
| 450 | 62R271-11190 | Шланг | 1 |
| 460 | 62R271-11210 | Втулка | 1 |
| 470 | 120011-01100 | Уплотнительное кольцо | 1 |
| 480 | HLA852322 | Угловой штуцер | 2 |
| 480A | 120011-01100 | Уплотнительное кольцо | 2 |
| 500 | 126260-06220 | Шланг | 1 |
| 560 | HLA852144 | Адаптер | 2 |
| 560A | 120011-01800 | Уплотнительное кольцо | 2 |
| 580 | 62R271-11220 | Шланг | 1 |
| 590 | 360111-51290 | Хомут | 1 |
| 600 | J901020 | Болт | 1 |
| 610 | A590910 | W/S | 1 |
| 620 | A590110 | Шайба | 1 |
| 630 | HLA852144 | Адаптер | 1 |
| 630A | 120011-01800 | Уплотнительное кольцо | 1 |
| 650 | HLA852344 | Угловой штуцер | 1 |
| 650A | 120011-01800 | Уплотнительное кольцо | 1 |
| 670 | 62R271-11230 | Шланг | 1 |
| 720 | 121120-32200 | Шланг, винйл | 1 |
| 740 | 130410-05000 | Хомут, трос | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
