Прямая лопата управление (1) — HITACHI ZW65

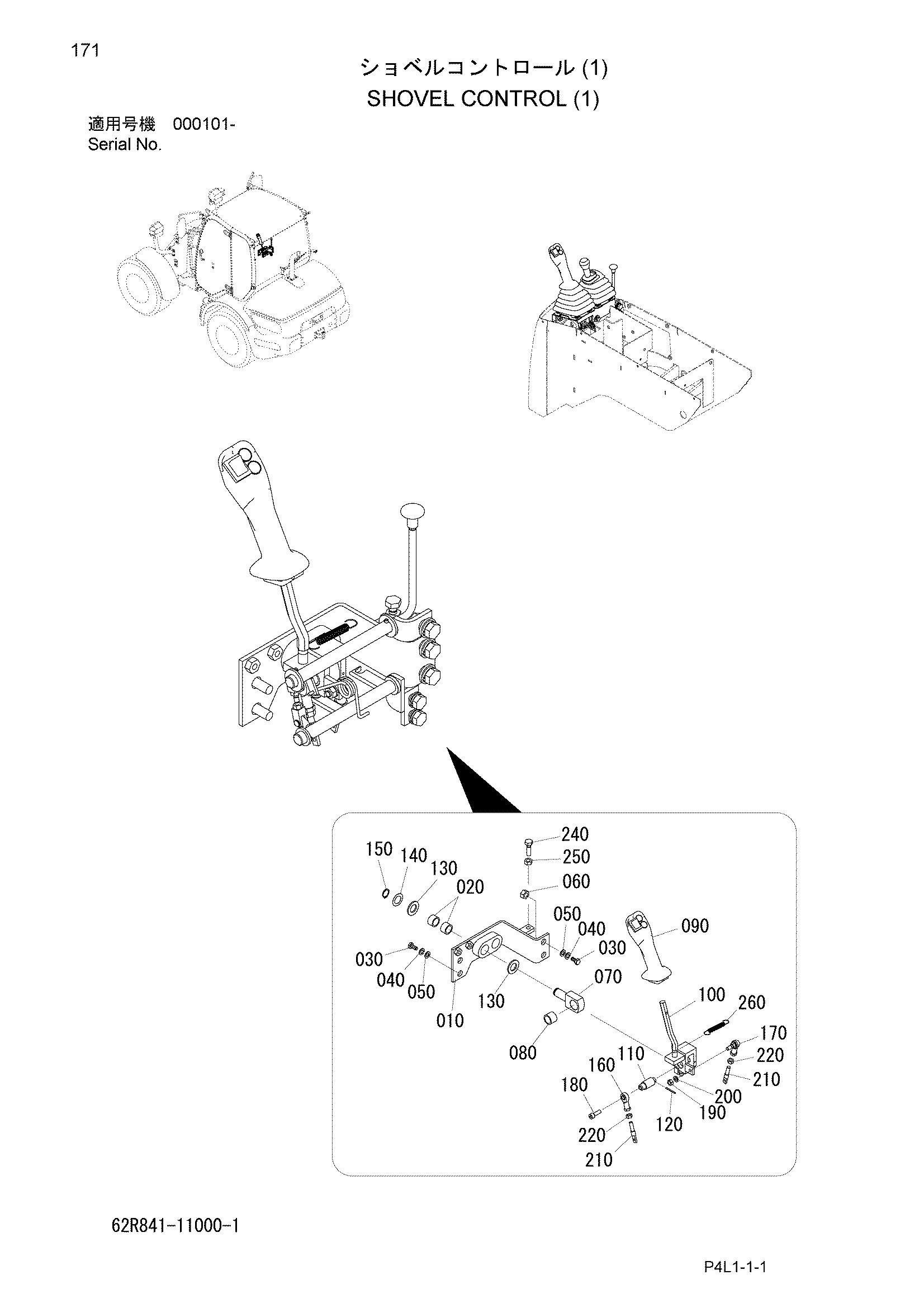

Заводская схема «Прямая лопата управление (1)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R841-11130 | Кронштейн | 1 |
| 020 | 621841-11111 | Подшипник, неедле | 2 |
| 030 | J901235 | Болт | 4 |
| 040 | A590912 | W/S | 4 |
| 050 | 550901-18270 | Шайба | 4 |
| 060 | J950012 | Гайка | 2 |
| 070 | 62R841-11140 | Палец | 1 |
| 080 | 621841-11220 | Подшипник, неедле | 1 |
| 090 | 263G2-44901 | Рычаг | 1 |
| 100 | 62R841-11120 | Рычаг | 1 |
| 110 | 62R841-11150 | Палец | 1 |
| 120 | 111311-03032 | Палец, пружина | 1 |
| 130 | A590120 | Шайба | 2 |
| 140 | 62R841-11270 | Регулировочная шайба 0.5mm | 2 |
| 150 | 111511-02012 | Стопорное кольцо | 1 |
| 160 | 323841-11160 | Концевой, шток | 1 |
| 170 | 323461-21170 | Концевой, шток | 1 |
| 180 | J780825 | Болт | 1 |
| 190 | J950008 | Гайка | 1 |
| 200 | A590908 | W/S | 1 |
| 210 | 62R841-11170 | Шток | 2 |
| 220 | J950008 | Гайка | 2 |
| 240 | J901035 | Болт | 1 |
| 250 | J950010 | Гайка | 1 |
| 260 | 62R841-11160 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
