Рулевое управление трубопроводы (1) — HITACHI ZW65

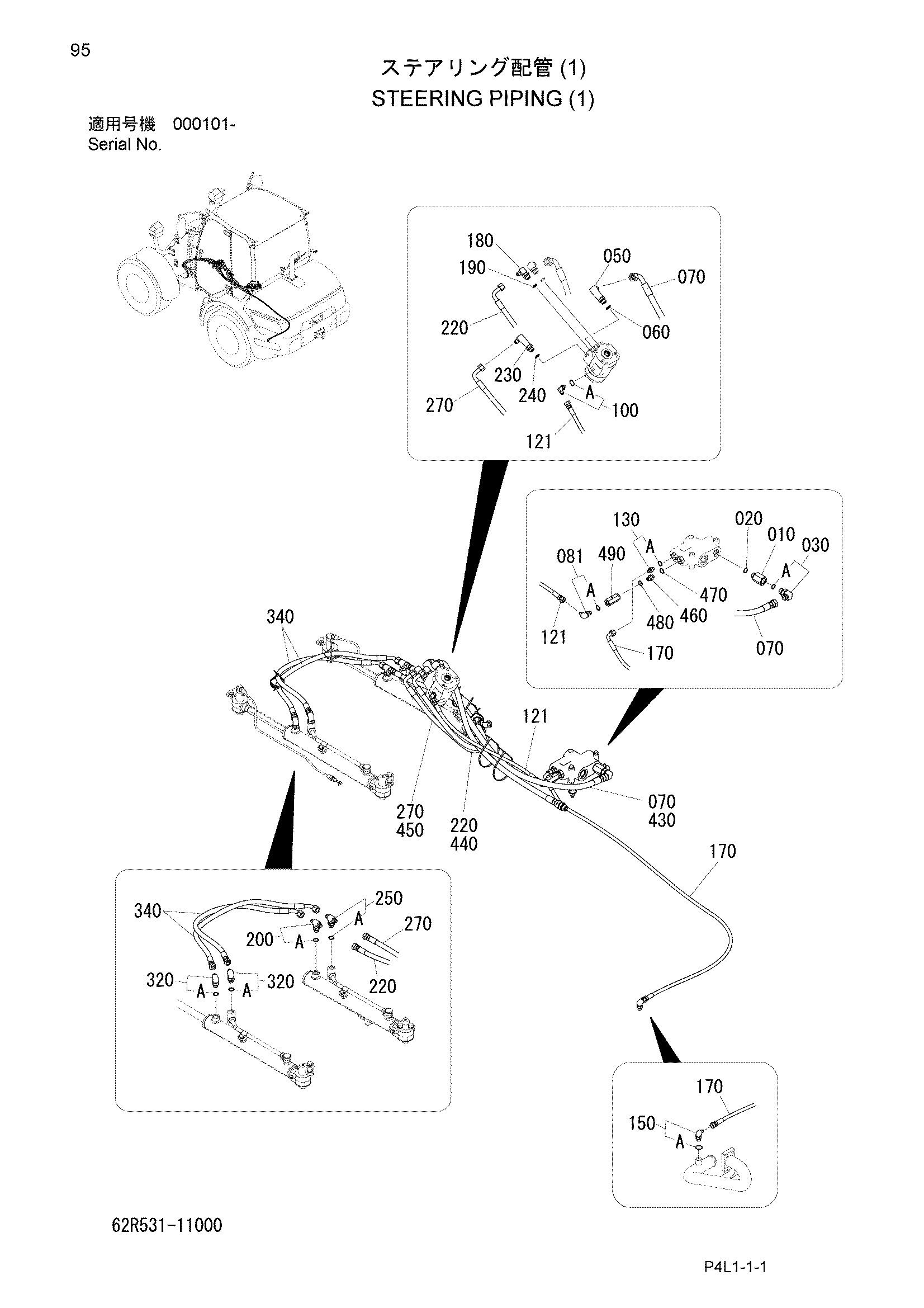

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI ZW65. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R531-11110 | Разъём | 1 |
| 020 | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | HLA852344 | Угловой штуцер | 1 |
| 030A | 120011-01800 | Уплотнительное кольцо | 1 |
| 050 | 62M821-11120 | Угловой штуцер | 1 |
| 060 | 120112-90800 | Уплотнительное кольцо | 1 |
| 070 | 62R531-11120 | Шланг | 1 |
| 081 | HLA852322 | Угловой штуцер | 1 |
| 081A | 120011-01100 | Уплотнительное кольцо | 1 |
| 100 | HL4278239 | Угловой штуцер | 1 |
| 100A | 120112-90400 | Уплотнительное кольцо | 1 |
| 121 | 126240-06060 | Шланг | 1 |
| 130 | HL4241381 | Адаптер | 1 |
| 130A | 120112-90400 | Уплотнительное кольцо | 1 |
| 150 | HLA852322 | Угловой штуцер | 1 |
| 150A | 120011-01100 | Уплотнительное кольцо | 1 |
| 170 | 62R531-11140 | Шланг | 1 |
| 180 | 335531-11130 | Угловой штуцер | 1 |
| 190 | 120112-90800 | Уплотнительное кольцо | 1 |
| 200 | HLA852533 | Тройник | 1 |
| 200A | 120011-01400 | Уплотнительное кольцо | 1 |
| 220 | 62R531-11150 | Шланг | 1 |
| 230 | 337532-11110 | Угловой штуцер | 1 |
| 240 | 120112-90800 | Уплотнительное кольцо | 1 |
| 250 | HLA852533 | Тройник | 1 |
| 250A | 120011-01400 | Уплотнительное кольцо | 1 |
| 270 | 62R531-11160 | Шланг | 1 |
| 320 | HLA852333 | Угловой штуцер | 2 |
| 320A | 120011-01400 | Уплотнительное кольцо | 2 |
| 340 | 62M531-11130 | Шланг | 2 |
| 430 | 132110-15085 | Коил, трубка | 1 |
| 440 | 132110-15110 | Трубка, коил | 1 |
| 450 | 132110-15100 | Трубка, коил | 1 |
| 460 | 62R531-11190 | Адаптер | 1 |
| 470 | 120112-90400 | Уплотнительное кольцо | 1 |
| 480 | 120011-01100 | Уплотнительное кольцо | 1 |
| 490 | 62R531-11210 | Клапан, обратный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW65 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
