Клапан в сборе — HITACHI ZW550

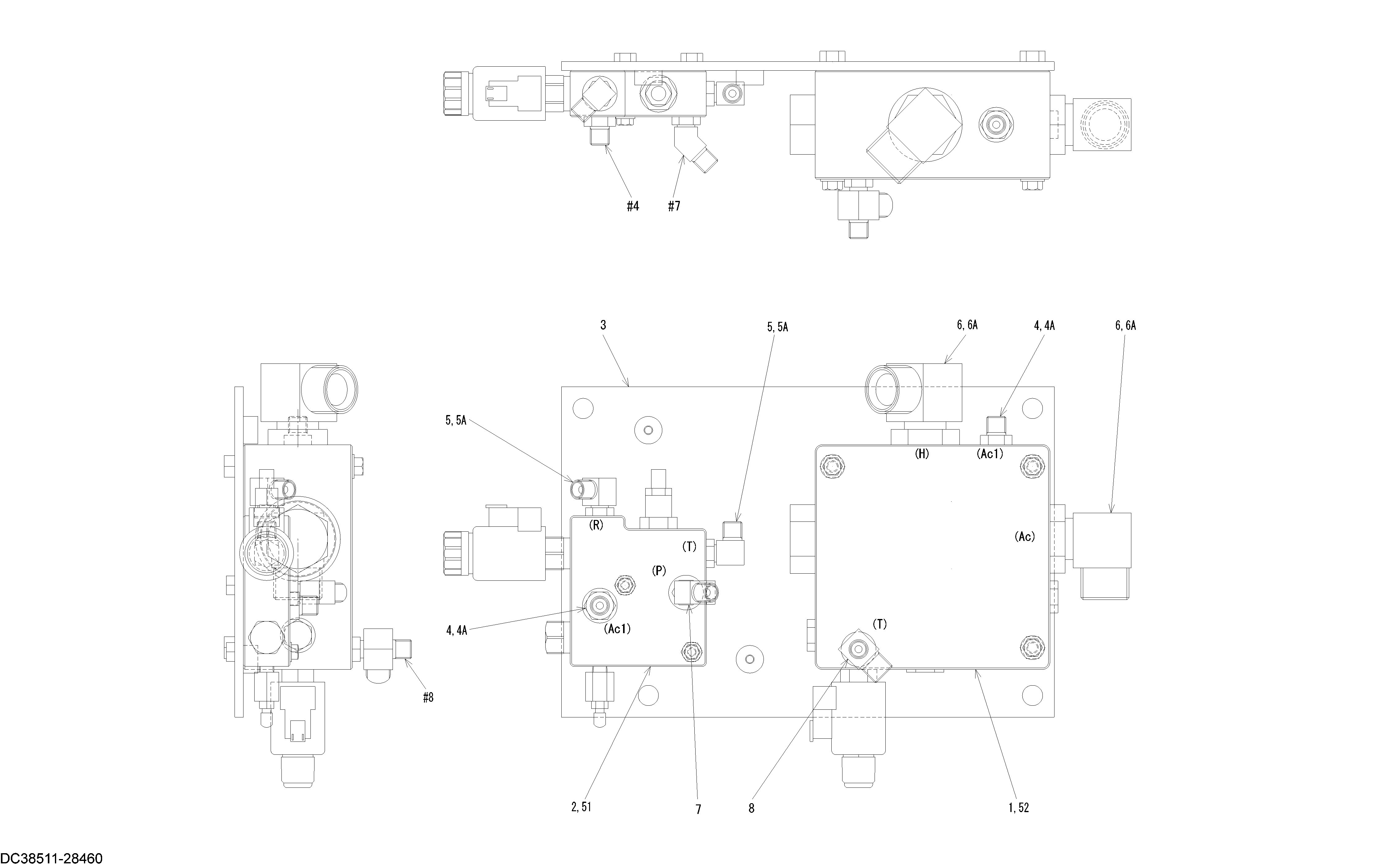

Заводская схема «Клапан в сборе» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3851128500 | Клапан в сборе | 1 |
| 2 | KC3851128520 | Клапан в сборе | 1 |
| 3 | KC4161859350 | Пластина | 1 |
| 4 | KC8820106704 | Адаптер, TEE | 2 |
| 4A | KC6521012011 | Кольцо, O | 1 |
| 5 | KC8824107104 | Адаптер, угловой штуцер | 2 |
| 5A | KC6521012011 | Кольцо, O | 1 |
| 6 | KC8824107116 | Адаптер, угловой штуцер | 2 |
| 6A | KC6521012029 | Кольцо, O | 1 |
| 7 | KC8824107204 | Адаптер, угловой штуцер | 1 |
| 7A | KC6521012011 | Кольцо, O | 1 |
| 8 | KC3024622370 | Адаптер, TEE | 1 |
| 51 | KC6180206045 | Болт, флангед | 2 |
| 52 | KC6180208090 | Болт, флангед | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
