Лоадинг гидравлический линия - рулевое управление гидроцилиндр — HITACHI ZW550

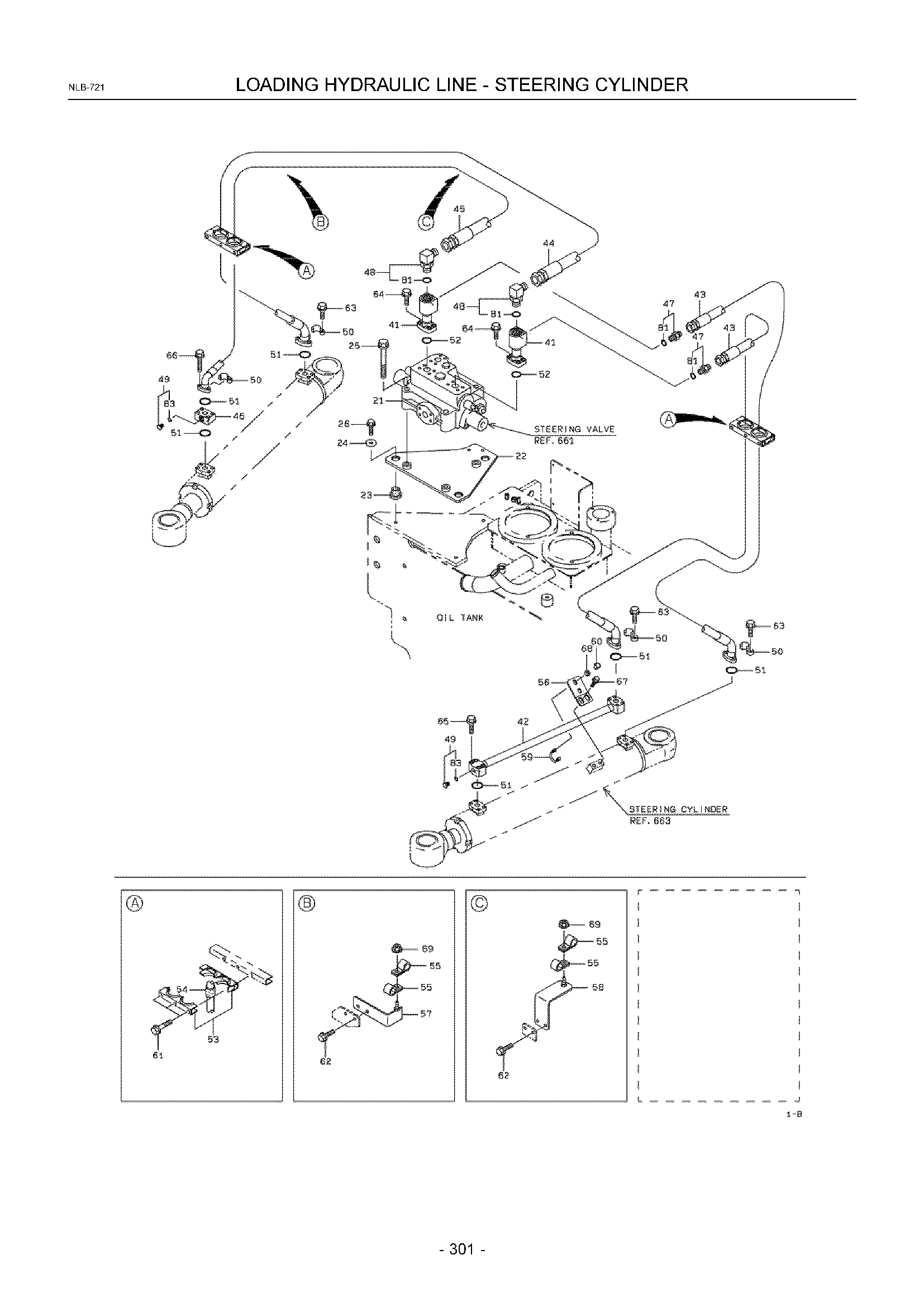

Заводская схема «Лоадинг гидравлический линия - рулевое управление гидроцилиндр» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3852360790 | Клапан в сборе, рулевое управление | 1 |
| 21B | KC3852360830 | Клапан в сборе, рулевое управление | 1 |
| 22A | KC4164149270 | Пластина | 1 |
| 22B | KC4164152120 | Пластина | 1 |
| 23A | KC4085020060 | Втулка, еластик | 3 |
| 24A | KC4161522330 | Пластина | 3 |
| 25A | KC6180216110 | Болт, флангед | 3 |
| 26A | KC6180212045 | Болт, флангед | 3 |
| 41A | KC3877532790 | Трубка, масляный | 2 |
| 42A | KC3877532800 | Трубка, масляный | 1 |
| 43A | KC6865058132 | Шланг, высокий давление | 2 |
| 44A | KC6865058270 | Шланг, высокий давление | 1 |
| 44B | KC6865058275 | Шланг, высокий давление | 1 |
| 45A | KC6865858255 | Шланг, высокий давление | 1 |
| 45B | KC6865858260 | Шланг, высокий давление | 1 |
| 46A | KC3023021060 | Адаптер | 1 |
| 47A | KC8820106712 | Адаптер | 2 |
| 48A | KC8824107112 | Адаптер, угловой штуцер | 2 |
| 49A | KC8839021304 | Пробка | 2 |
| 50A | KC6981119210 | Фланец, разрезной | 8 |
| 51A | KC6522031019 | Кольцо, O | 6 |
| 52A | KC6522031024 | Кольцо, O | 2 |
| 53A | KC3292420010 | Хомут, мултипле | 2 |
| 54A | KC4085070160 | Втулка, еластик | 4 |
| 55A | KC7201031000 | Держатель, шланг | 4 |
| 56A | KC4171146730 | Пластина | 1 |
| 57A | KC4161746560 | Пластина | 1 |
| 58A | KC4161746580 | Пластина | 1 |
| 59A | KC4396220020 | Болт, U | 1 |
| 60A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 61A | KC6180208060 | Болт, флангед | 6 |
| 62A | KC6180210016 | Болт, флангед | 4 |
| 63A | KC6180210030 | Болт, флангед | 12 |
| 64A | KC6180210035 | Болт, флангед | 8 |
| 65A | KC6180210050 | Болт, флангед | 4 |
| 66A | KC6180210060 | Болт, флангед | 4 |
| 67A | KC6180212025 | Болт, флангед | 2 |
| 68A | KC6270140101 | Шайба, плане | 2 |
| 69A | KC6248021081 | Гайка, флангед | 2 |
| 81A | KC6521012024 | Кольцо, O | 1 |
| 83A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
