Тормоз линия - пол плата(шланг) — HITACHI ZW550

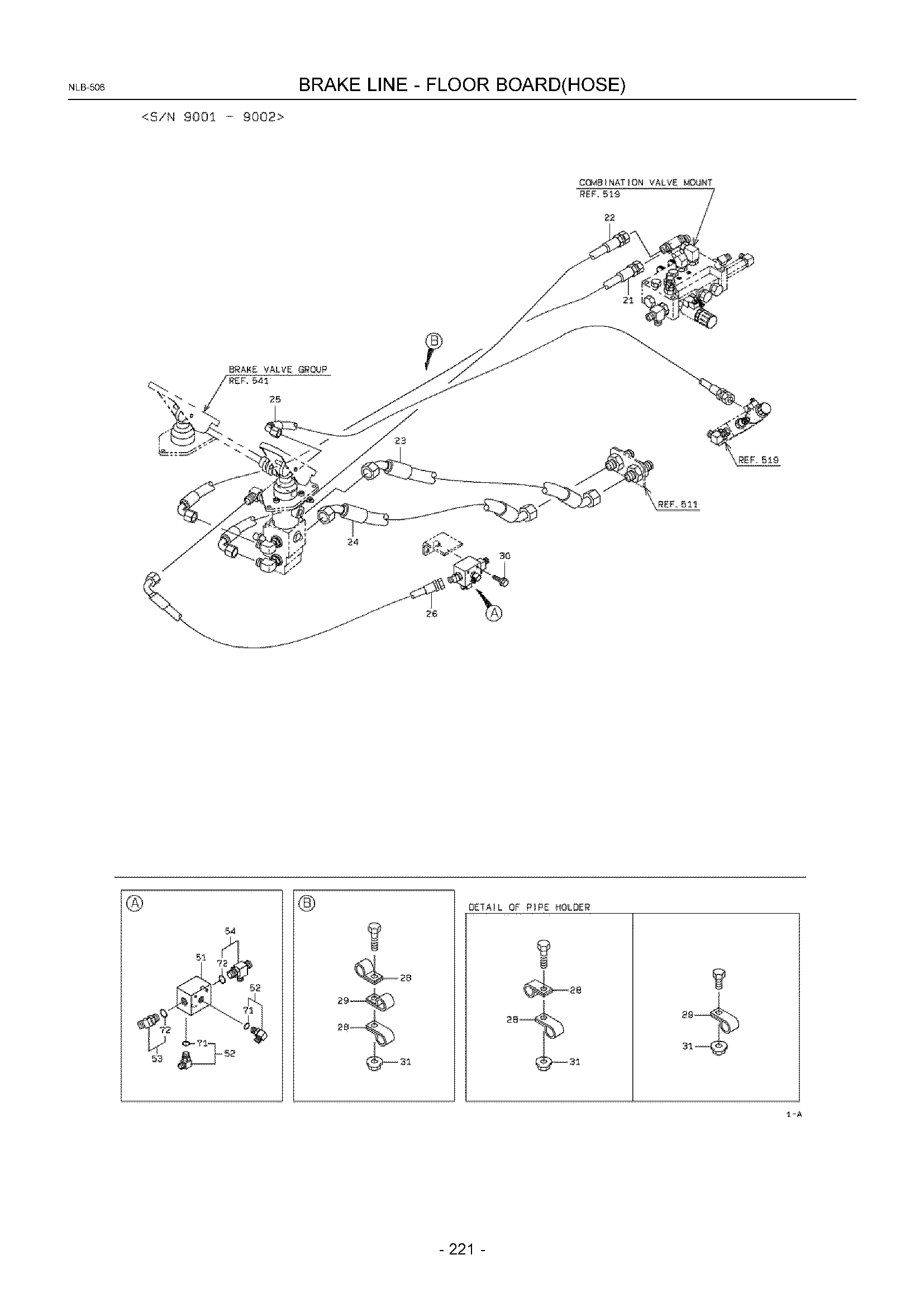

Заводская схема «Тормоз линия - пол плата(шланг)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6863530190 | Шланг, высокий давление | 1 |
| 22A | KC6863530185 | Шланг, высокий давление | 1 |
| 23A | KC4311352790 | Шланг, высокий давление | 1 |
| 23B | KC6864550070 | Шланг, высокий давление | 2 |
| 24A | KC4311352800 | Шланг, высокий давление | 1 |
| 25A | KC6863520175 | Шланг, высокий давление | 1 |
| 26A | KC6863530090 | Шланг, высокий давление | 1 |
| 28A | KC4357320460 | Держатель, трубка | 6 |
| 29A | KC7200111800 | Держатель, трубка | 3 |
| 30A | KC6180206065 | Болт, флангед | 2 |
| 31A | KC6248021081 | Гайка, флангед | 5 |
| 32A | KC3024220050 | Адаптер, угловой штуцер унион | 2 |
| 51A | KC4141032310 | Блок | 1 |
| 52A | KC8824107106 | Адаптер, угловой штуцер | 2 |
| 53A | KC8824107208 | Адаптер, угловой штуцер | 1 |
| 54A | KC3024660030 | Адаптер, TEE | 1 |
| 71A | KC6521012014 | Кольцо, O | 1 |
| 72A | KC6521012018 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
