Топливный линия — HITACHI ZW550

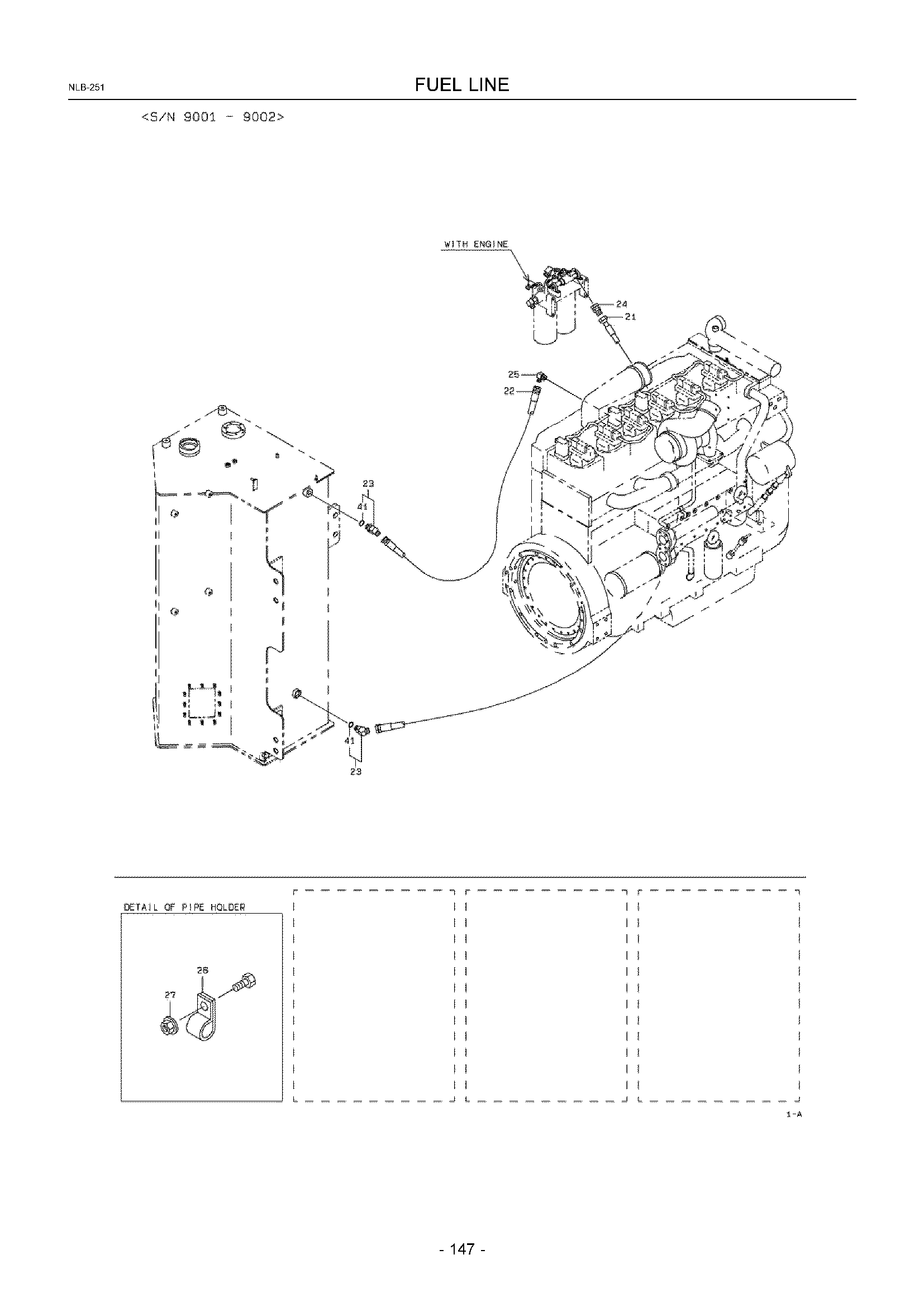

Заводская схема «Топливный линия» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6825550360 | Шланг, высокий давление | 1 |
| 21B | KC6825550300 | Шланг, высокий давление | 1 |
| 22A | KC6825550315 | Шланг, высокий давление | 1 |
| 22B | KC6825550320 | Шланг, высокий давление | 1 |
| 22C | KC6825550320 | Шланг, высокий давление | 2 |
| 23A | KC8824107212 | Адаптер, угловой штуцер | 2 |
| 24A | KC3025020250 | Адаптер, унион | 1 |
| 24B | KC3024125540 | Адаптер, угловой штуцер | 1 |
| 25A | KC3024220700 | Адаптер, угловой штуцер унион | 1 |
| 26A | KC7201028000 | Держатель, шланг | 10 |
| 26B | KC7201028000 | Держатель, шланг | 11 |
| 27A | KC6248021081 | Гайка, флангед | 10 |
| 27B | KC6248021081 | Гайка, флангед | 11 |
| 28A | KC8824103412 | Адаптер, угловой штуцер | 2 |
| 29A | KC6523100121 | Кольцо, O | 1 |
| 30A | KC6523100101 | Кольцо, O | 3 |
| 31A | KC6823550050 | Шланг, высокий давление | 1 |
| 32A | KC6803530063 | Шланг, высокий давление | 1 |
| 33A | KC6803530046 | Шланг, высокий давление | 1 |
| 34A | KC3024126260 | Адаптер, угловой штуцер | 3 |
| 35A | KC3024220780 | Адаптер, угловой штуцер унион | 1 |
| 41A | KC6521012024 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
