Электрический проводка - пол плата — HITACHI ZW550

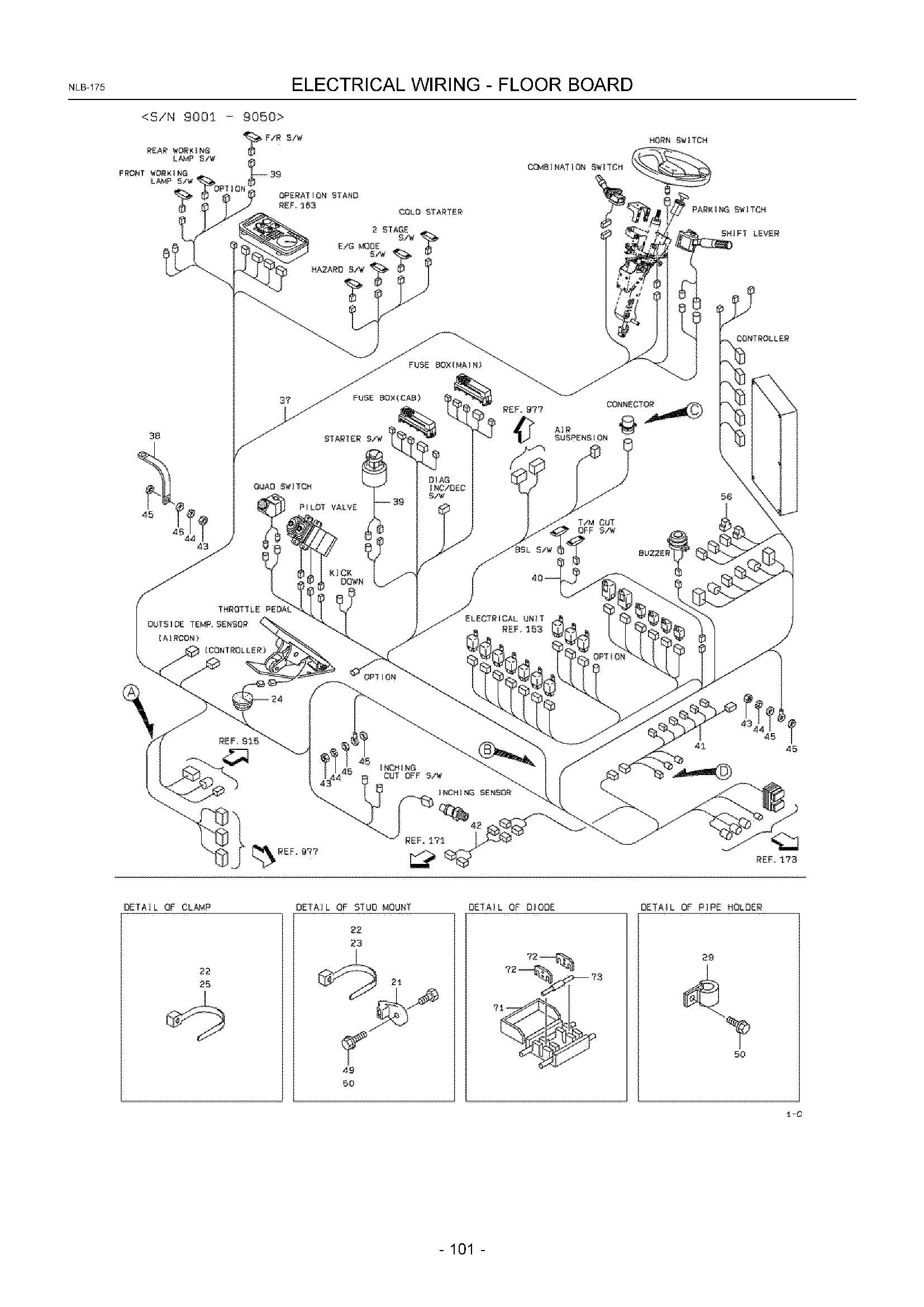

Заводская схема «Электрический проводка - пол плата» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292370120 | Хомут, шланг | 15 |
| 21B | KC3292370120 | Хомут, шланг | 13 |
| 22A | KC3292370090 | Хомут, шланг | 21 |
| 22B | KC3292370090 | Хомут, шланг | 19 |
| 23A | KC3292370100 | Хомут, шланг | 6 |
| 24A | KC4153320040 | Пробка, еластик | 1 |
| 25A | KC3292370210 | Хомут, шланг | 1 |
| 26A | KC4161746070 | Пластина | 1 |
| 27A | KC4175052130 | Пластина | 1 |
| 27B | KC4175052130 | Пластина | 2 |
| 28A | KC4175033990 | Пластина | 2 |
| 29A | KC7200111800 | Держатель, трубка | 3 |
| 30A | KC4357160060 | Держатель, пружина | 2 |
| 31A | KC4355070460 | Держатель | 6 |
| 32A | KC4355020680 | Держатель | 3 |
| 33A | KC4355060100 | Держатель | 2 |
| 33B | KC4355060100 | Держатель | 1 |
| 34A | KC4357160040 | Держатель, пружина | 2 |
| 34B | KC4357160040 | Держатель, пружина | 3 |
| 35A | KC4357160050 | Держатель, пружина | 1 |
| 36A | KC7200111500 | Держатель, трубка | 2 |
| 37A | KC3319355580 | Трос в сборе | 1 |
| 37B | KC3319358280 | Трос в сборе | 1 |
| 37C | KC3319422700 | Трос в сборе | 1 |
| 37D | KC3319427890 | Трос в сборе | 1 |
| 38A | KC3319040170 | Трос | 1 |
| 39A | KC3319351680 | Трос в сборе | 1 |
| 40A | KC3319352700 | Трос в сборе | 1 |
| 40B | KC3319357090 | Трос в сборе | 1 |
| 41A | KC3319355900 | Трос в сборе | 1 |
| 41B | KC3319358490 | Трос в сборе | 1 |
| 41C | KC3319428420 | Трос в сборе | 1 |
| 42A | KC3319355890 | Трос в сборе | 1 |
| 43A | KC6240181101 | Гайка | 3 |
| 44A | KC6272110100 | Пружинная шайба | 3 |
| 45A | KC4601121650 | Шайба, плане | 6 |
| 46A | KC6225651610 | Винт | 10 |
| 46B | KC6225651610 | Винт | 12 |
| 46C | KC6225651610 | Винт | 13 |
| 47A | KC6272106100 | Пружинная шайба | 10 |
| 47B | KC6272106100 | Пружинная шайба | 12 |
| 47C | KC6272106100 | Пружинная шайба | 13 |
| 48A | KC6180206016 | Болт, флангед | 3 |
| 48B | KC6180206016 | Болт, флангед | 4 |
| 49A | KC6180208020 | Болт, флангед | 2 |
| 49B | KC6180208020 | Болт, флангед | 3 |
| 50A | KC6180208012 | Болт, флангед | 5 |
| 51A | KC6180210016 | Болт, флангед | 2 |
| 52A | KC3292370190 | Хомут, шланг | 4 |
| 53A | KC6248021081 | Гайка, флангед | 3 |
| 53B | KC6248021081 | Гайка, флангед | 4 |
| 54A | KC6225651308 | Винт | 4 |
| 55A | KC4553120140 | Резистор | 1 |
| 56A | KC3319146470 | Трос в сборе | 1 |
| 57A | KC4357120150 | Держатель, пружина | 2 |
| 57B | KC4357120150 | Держатель, пружина | 3 |
| 58A | KC3319359280 | Трос в сборе | 1 |
| 59A | KC3330520400 | Разъём в сборе | 1 |
| 60A | KC4553120250 | Резистор | 1 |
| 71A | KC3330070050 | Разъём | 1 |
| 72A | KC3593070010 | Клемма | 2 |
| 73A | KC3640570020 | Диод | 1 |
| 74A | KC3221072760 | Колпачок | 1 |
| 91A | KC3305721560 | Уплотнительная втулка | 1 |
| 91B | KC3305721710 | Уплотнительная втулка | 1 |
| 92A | KC4160553600 | Пластина | 2 |
| 92B | KC4171355700 | Пластина | 2 |
| 93A | KC3575023790 | Втулка | 4 |
| 94A | KC4153320080 | Пробка, еластик | 1 |
| 95A | KC6180208030 | Болт, флангед | 4 |
| 111A | KC3305720790 | Уплотнительная втулка | 1 |
| 112A | KC4161337210 | Пластина | 2 |
| 112B | KC4171355720 | Пластина | 2 |
| 113A | KC4085070170 | Втулка, еластик | 1 |
| 114A | KC3568123870 | Спонге | 1 |
| 114B | KC3568133740 | Спонге | 1 |
| 115A | KC6180208016 | Болт, флангед | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
