Гидравлический линия - вентилятор гидромотор — HITACHI ZW550

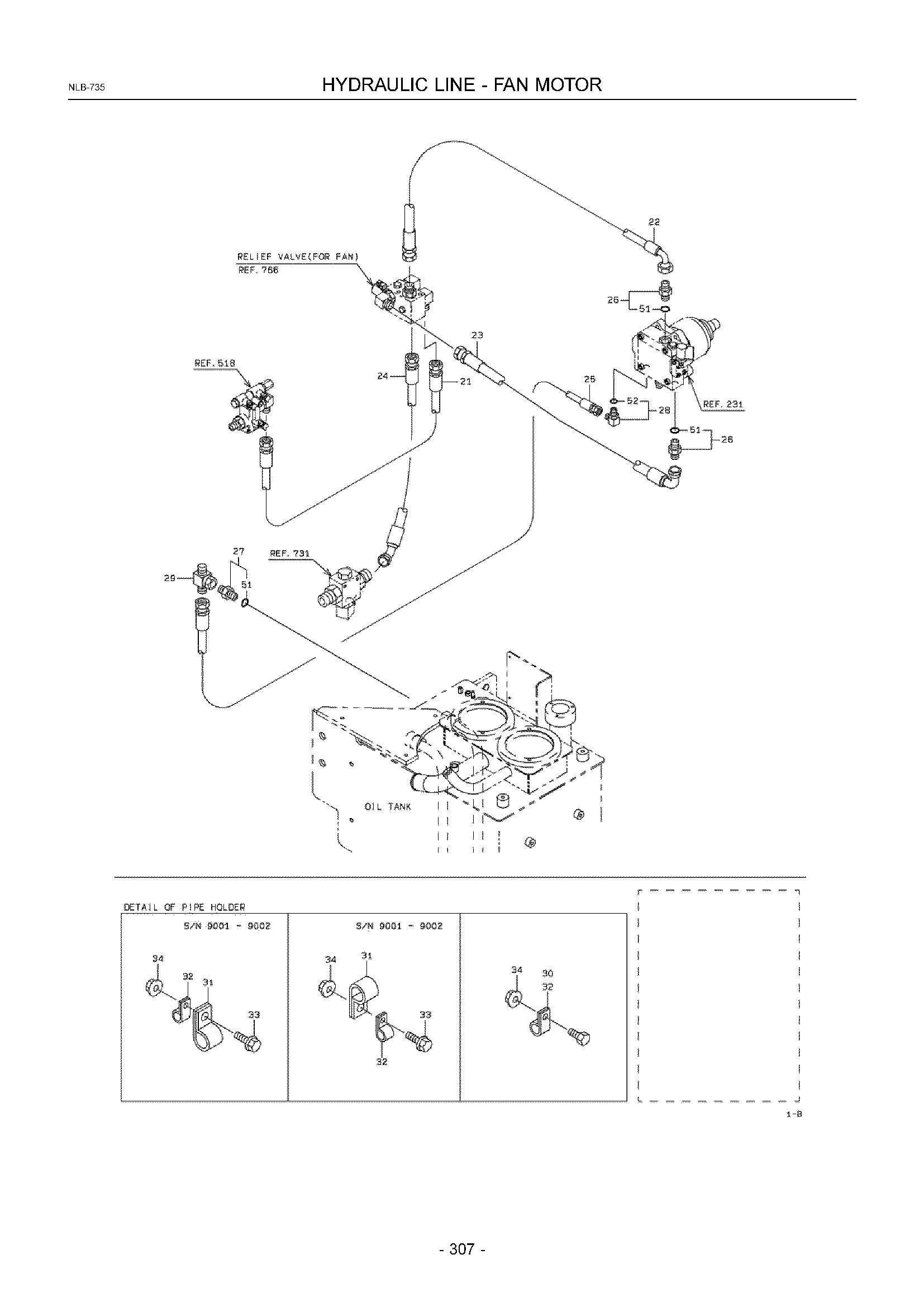

Заводская схема «Гидравлический линия - вентилятор гидромотор» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6865560300 | Шланг, высокий давление | 1 |
| 21B | KC6865560305 | Шланг, высокий давление | 1 |
| 22A | KC6863560058 | Шланг, высокий давление | 1 |
| 23A | KC6823560050 | Шланг, высокий давление | 1 |
| 23B | KC6823560048 | Шланг, высокий давление | 1 |
| 24A | KC6824560090 | Шланг, высокий давление | 1 |
| 24B | KC6824560093 | Шланг, высокий давление | 1 |
| 25A | KC6805530450 | Шланг, высокий давление | 1 |
| 25B | KC6805530460 | Шланг, высокий давление | 1 |
| 26A | KC8820106716 | Адаптер | 2 |
| 27A | KC3023026900 | Адаптер | 1 |
| 28A | KC8824107108 | Адаптер, угловой штуцер | 1 |
| 29A | KC3024620050 | Адаптер, TEE | 1 |
| 30A | KC7201037000 | Держатель, шланг | 5 |
| 31A | KC7201052000 | Держатель, шланг | 3 |
| 32A | KC7200111800 | Держатель, трубка | 10 |
| 32B | KC7200111800 | Держатель, трубка | 9 |
| 32C | KC7200112000 | Держатель, трубка | 9 |
| 33A | KC6180208016 | Болт, флангед | 3 |
| 34A | KC6248021081 | Гайка, флангед | 11 |
| 34B | KC6248021081 | Гайка, флангед | 10 |
| 51A | KC6521012029 | Кольцо, O | 1 |
| 52A | KC6521012018 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
