Гидравлический линия (передний шасси) — HITACHI ZW550

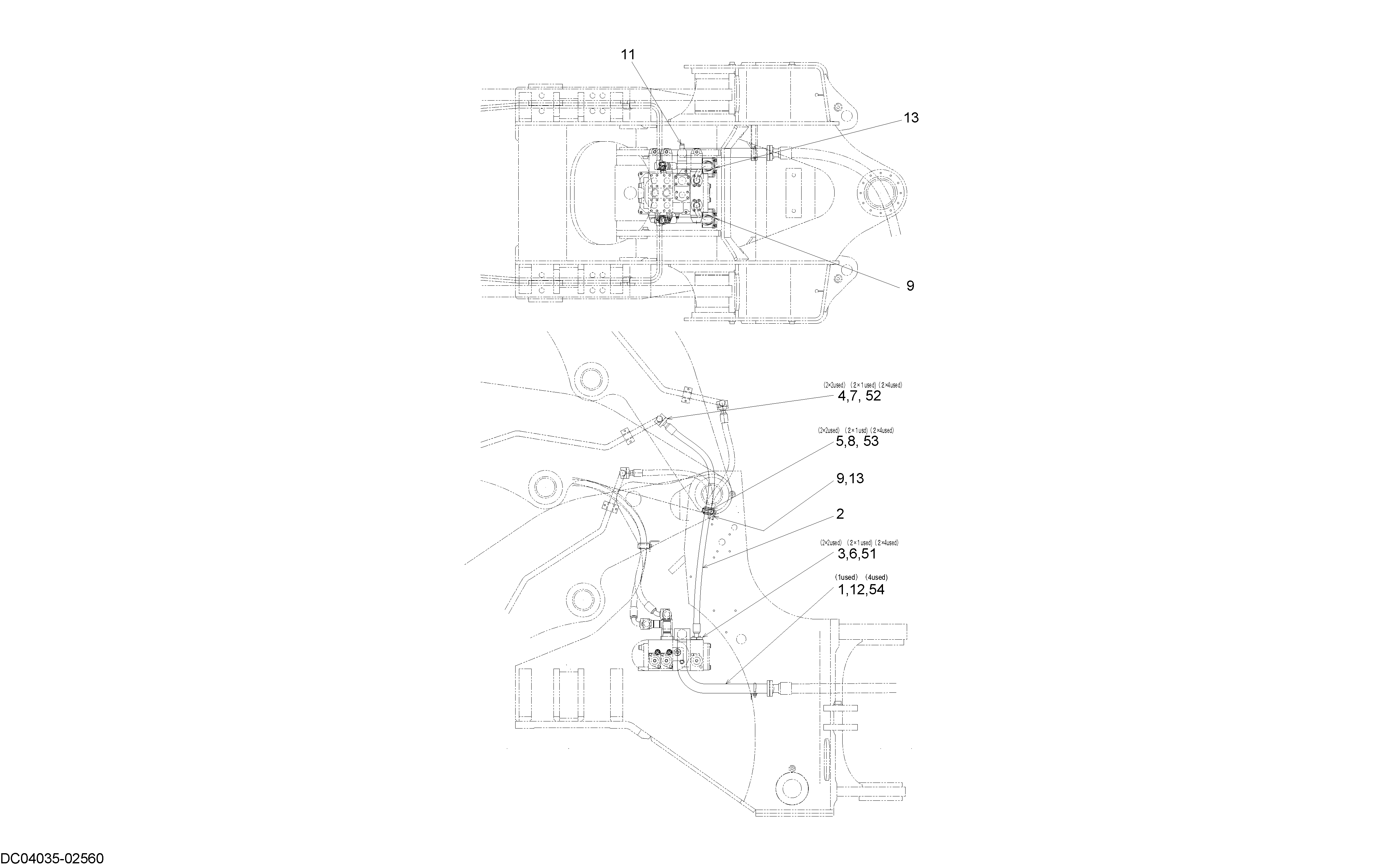

Заводская схема «Гидравлический линия (передний шасси)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3877533730 | Трубка, масляный | 1 |
| 2 | KC4310325130 | Шланг, высокий давление | 2 |
| 3 | KC6981132210 | Фланец, разрезной | 4 |
| 4 | KC6981125210 | Фланец, разрезной | 4 |
| 5 | KC3292321090 | Хомут, мултипле | 4 |
| 6 | KC6522031027 | Кольцо, O | 2 |
| 7 | KC6522031024 | Кольцо, O | 2 |
| 8 | KC4085070180 | Втулка, еластик | 2 |
| 9 | KC4161955550 | Пластина | 1 |
| 11 | KC8839021306 | Пробка | 1 |
| 12 | KC6522041006 | Кольцо, O | 1 |
| 13 | KC4161955570 | Пластина | 1 |
| 51 | KC6180212030 | Болт, флангед | 8 |
| 52 | KC6180210030 | Болт, флангед | 8 |
| 53 | KC6180210100 | Болт, флангед | 4 |
| 54 | KC6180212085 | Болт, флангед | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
