Электрический проводка - задний шасси — HITACHI ZW550

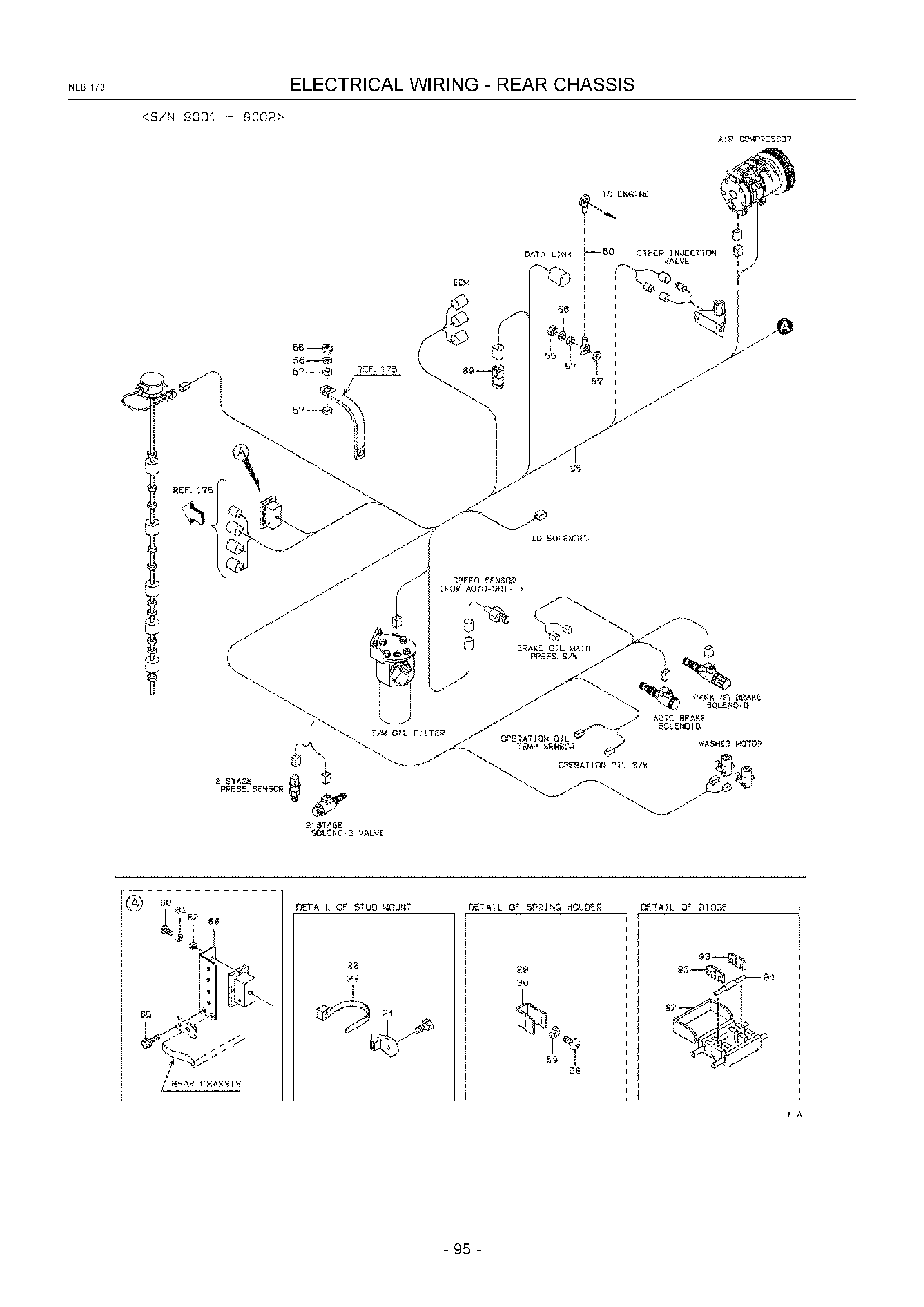

Заводская схема «Электрический проводка - задний шасси» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292370120 | Хомут, шланг | 88 |
| 21B | KC3292370120 | Хомут, шланг | 86 |
| 21C | KC3292370120 | Хомут, шланг | 90 |
| 22A | KC3292370090 | Хомут, шланг | 80 |
| 22B | KC3292370090 | Хомут, шланг | 79 |
| 22C | KC3292370090 | Хомут, шланг | 83 |
| 23A | KC3292370100 | Хомут, шланг | 9 |
| 24A | KC6580131060 | Втулка, еластик | 4 |
| 25A | KC6580163060 | Втулка, еластик | 6 |
| 26A | KC6580125060 | Втулка, еластик | 1 |
| 27A | KC6580110032 | Втулка, еластик | 2 |
| 28A | KC6580112032 | Втулка, еластик | 1 |
| 29A | KC4357120140 | Держатель, пружина | 2 |
| 30A | KC4357120150 | Держатель, пружина | 5 |
| 31A | KC4355060100 | Держатель | 2 |
| 32A | KC4357160040 | Держатель, пружина | 3 |
| 33A | KC7201046000 | Держатель, шланг | 2 |
| 34A | KC7200111000 | Держатель, трубка | 2 |
| 35A | KC7200112500 | Держатель, трубка | 1 |
| 36A | KC3319355630 | Трос в сборе | 1 |
| 36B | KC3319358150 | Трос в сборе | 1 |
| 36C | KC3319427850 | Трос в сборе | 1 |
| 37A | KC3319327010 | Трос в сборе | 1 |
| 38A | KC3319355640 | Трос в сборе | 1 |
| 39A | KC3319322430 | Трос в сборе | 1 |
| 40A | KC3319035330 | Трос | 1 |
| 41A | KC3319035600 | Трос | 1 |
| 42A | KC3319035610 | Трос | 1 |
| 43A | KC3319035620 | Трос | 1 |
| 44A | KC3319035630 | Трос | 1 |
| 45A | KC3319027180 | Трос | 1 |
| 46A | KC3319156830 | Трос в сборе | 2 |
| 47A | KC3319026830 | Трос | 1 |
| 48A | KC3319035980 | Трос | 1 |
| 49A | KC3319327020 | Трос в сборе | 1 |
| 49B | KC3319359570 | Трос в сборе | 1 |
| 50A | KC3319034280 | Трос | 1 |
| 51A | KC3319120770 | Трос в сборе | 1 |
| 52A | KC3319034250 | Трос | 1 |
| 53A | KC3319034260 | Трос | 1 |
| 54A | KC3319034270 | Трос | 1 |
| 55A | KC6240181101 | Гайка | 5 |
| 56A | KC6272110100 | Пружинная шайба | 5 |
| 57A | KC4601121650 | Шайба, плане | 10 |
| 58A | KC6225651610 | Винт | 12 |
| 59A | KC6272106100 | Пружинная шайба | 12 |
| 60A | KC6225651312 | Винт | 3 |
| 61A | KC6272103100 | Пружинная шайба | 3 |
| 62A | KC6270140031 | Шайба, плане | 3 |
| 63A | KC6248021081 | Гайка, флангед | 2 |
| 64A | KC6180208020 | Болт, флангед | 2 |
| 65A | KC6180212035 | Болт, флангед | 2 |
| 66A | KC4090238550 | Кронштейн | 1 |
| 66B | KC4090246330 | Кронштейн | 1 |
| 67A | KC3371322680 | Лист, резиновый | 2 |
| 68A | KC3640620030 | Диоде блок | 1 |
| 69A | KC4553120140 | Резистор | 1 |
| 70A | KC3319043050 | Трос | 1 |
| 71A | KC4175129140 | Пластина | 1 |
| 72A | KC6180208012 | Болт, флангед | 2 |
| 73A | KC3319420390 | Трос в сборе | 1 |
| 74A | KC3319420400 | Трос в сборе | 1 |
| 75A | KC3330520880 | Разъём в сборе | 1 |
| 81A | KC3221570150 | Колпачок, клемма | 1 |
| 82A | KC3221570050 | Колпачок, клемма | 1 |
| 83A | KC3221520040 | Колпачок, клемма | 1 |
| 84A | KC3221520050 | Колпачок, клемма | 1 |
| 85A | KC3221070360 | Колпачок | 1 |
| 86A | KC3221520040 | Колпачок, клемма | 1 |
| 87A | KC3221070360 | Колпачок | 2 |
| 88A | KC3221570070 | Колпачок, клемма | 1 |
| 89A | KC3221070450 | Колпачок | 2 |
| 90A | KC3221570040 | Колпачок, клемма | 2 |
| 91A | KC3221570040 | Колпачок, клемма | 1 |
| 92A | KC3330070050 | Разъём | 1 |
| 93A | KC3593070010 | Клемма | 2 |
| 94A | KC3640570020 | Диод | 1 |
| 95A | KC3221570050 | Колпачок, клемма | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
