Каталог запчастей HITACHI
Силовой группа — HITACHI ZW550

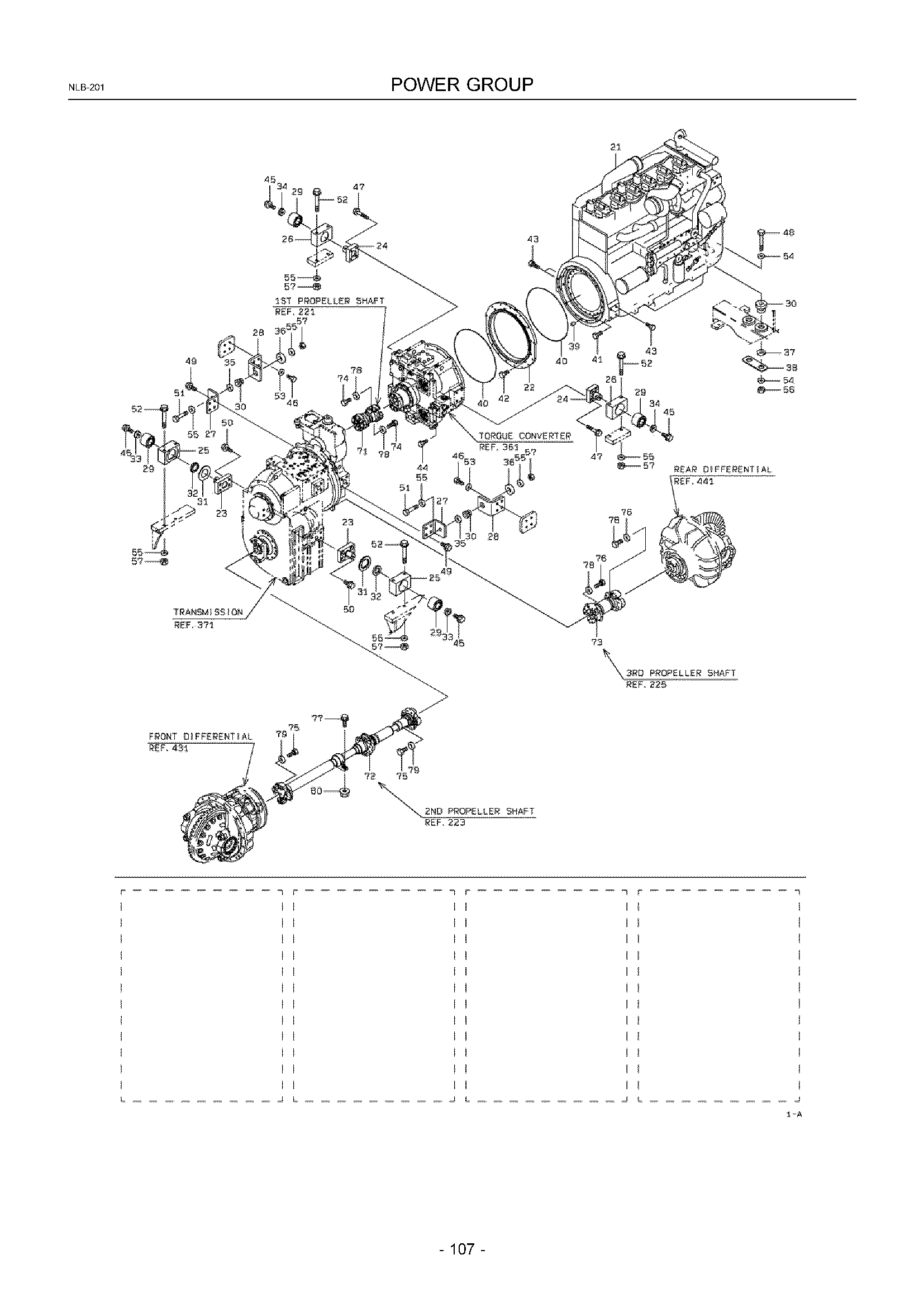

Заводская схема «Силовой группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3100362180 | Двигатель | 1 |
| 21B | KC3100362450 | Двигатель | 1 |
| 21C | KC3100362900 | Двигатель | 1 |
| 22A | KC3570022010 | Проставка | 1 |
| 23A | KC4090239400 | Кронштейн | 2 |
| 24A | KC4090158460 | Кронштейн | 2 |
| 25A | KC4141035210 | Блок | 2 |
| 26A | KC4141033400 | Блок | 2 |
| 27A | KC4175029020 | Пластина | 2 |
| 28A | KC4175029030 | Пластина | 2 |
| 29A | KC4085020190 | Втулка, еластик | 4 |
| 29B | KC4085020660 | Втулка, еластик | 4 |
| 30A | KC4085020160 | Втулка, еластик | 4 |
| 31A | KC4520020660 | Кольцо | 2 |
| 32A | KC4520028000 | Кольцо | 2 |
| 33A | KC3575024220 | Втулка | 2 |
| 34A | KC3575020380 | Втулка | 2 |
| 35A | KC4601120250 | Шайба, плане | 2 |
| 36A | KC4601120330 | Шайба, плане | 2 |
| 37A | KC4601120020 | Шайба, плане | 1 |
| 38A | KC4600020020 | Шайба | 1 |
| 39A | KC4153020110 | Пробка | 1 |
| 40A | KC4713121510 | Кольцо, O | 2 |
| 41A | KC4393120090 | Болт(унифй) | 24 |
| 42A | KC4395820010 | Болт, разъём(унифй) | 12 |
| 43A | KC6127510025 | Болт | 4 |
| 44A | KC6180212045 | Болт, флангед | 15 |
| 45A | KC6180216025 | Болт, флангед | 4 |
| 46A | KC6103316040 | Болт | 8 |
| 47A | KC6180216050 | Болт, флангед | 8 |
| 48A | KC6103318115 | Болт | 2 |
| 49A | KC6180220040 | Болт, флангед | 8 |
| 50A | KC6180220045 | Болт, флангед | 8 |
| 51A | KC6103320125 | Болт | 2 |
| 52A | KC6180220195 | Болт, флангед | 8 |
| 53A | KC6271018161 | Шайба, плане | 8 |
| 54A | KC6271018181 | Шайба, плане | 4 |
| 55A | KC6271018201 | Шайба, плане | 12 |
| 56A | KC6240181181 | Гайка | 2 |
| 57A | KC6240181201 | Гайка | 10 |
| 71A | KC4275060310 | Карданный вал вал в сборе | 1 |
| 72A | KC4275261080 | Пропеллерсхафт в сборе, 2 | 1 |
| 73A | KC4275360680 | Пропеллерсхафт в сборе, 3 | 1 |
| 74A | KC6101412070 | Болт | 8 |
| 75A | KC6101414080 | Болт | 8 |
| 76A | KC6101412075 | Болт | 8 |
| 77A | KC6180220075 | Болт, флангед | 2 |
| 78A | KC4601122320 | Шайба, плане | 16 |
| 79A | KC4601122080 | Шайба, плане | 8 |
| 80A | KC6248021201 | Гайка, флангед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
