Гидравлический линия (для тво-степ предохранительный клапан) — HITACHI ZW550

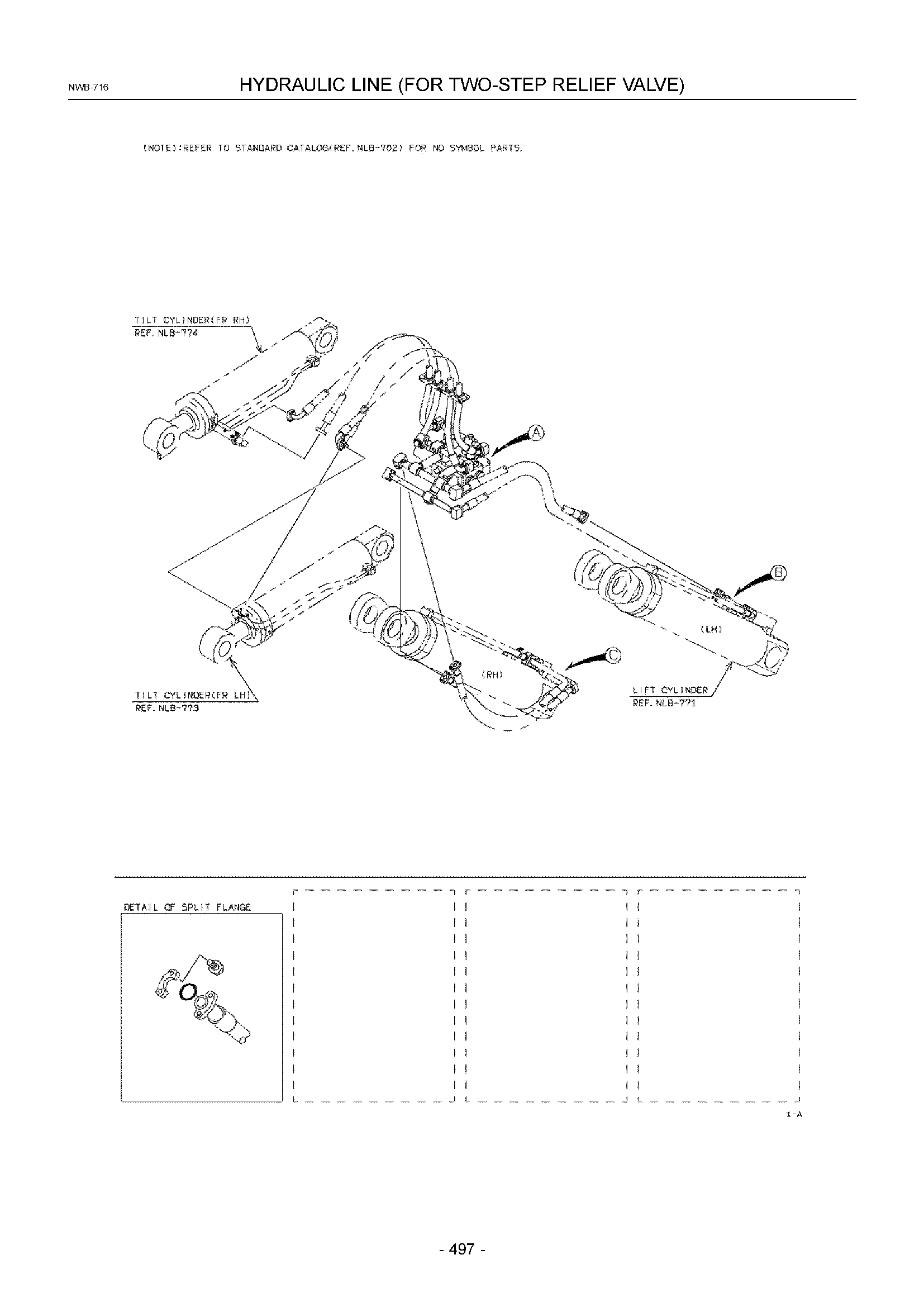

Заводская схема «Гидравлический линия (для тво-степ предохранительный клапан)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4090248530 | Кронштейн | 1 |
| 22A | KC3877533740 | Трубка, масляный | 1 |
| 23A | KC3877537080 | Трубка, масляный | 1 |
| 24A | KC6803510057 | Шланг, высокий давление | 1 |
| 25A | KC6863510043 | Шланг, высокий давление | 1 |
| 26A | KC6863518198 | Шланг, высокий давление | 1 |
| 27A | KC6865510120 | Шланг, высокий давление | 1 |
| 28A | KC3023021780 | Адаптер | 1 |
| 29A | KC8820106704 | Адаптер | 1 |
| 30A | KC3024121880 | Адаптер, угловой штуцер | 1 |
| 31A | KC8824107104 | Адаптер, угловой штуцер | 1 |
| 32A | KC8839021306 | Пробка | 1 |
| 33A | KC3760020790 | Гайка | 1 |
| 34A | KC7200111200 | Держатель, трубка | 2 |
| 35A | KC7200111800 | Держатель, трубка | 2 |
| 36A | KC6180208016 | Болт, флангед | 6 |
| 37A | KC6248021081 | Гайка, флангед | 2 |
| 38A | KC6270140121 | Шайба, плане | 1 |
| 51A | KC3856571270 | Клапан, предохранительный | 1 |
| 52A | KC3855360630 | Клапан, электромагнитный | 1 |
| 53A | KC4141060130 | Блок | 1 |
| 54A | KC4160339850 | Пластина | 1 |
| 55A | KC8839021304 | Пробка | 1 |
| 56A | KC8820106704 | Адаптер | 3 |
| 57A | KC6110306016 | Болт, разъём | 2 |
| 58A | KC6273106100 | Пружинная шайба | 2 |
| 59A | KC6521012011 | Кольцо, O | 1 |
| 61A | KC6521012014 | Кольцо, O | 1 |
| 62A | KC6521012008 | Кольцо, O | 1 |
| 81A | KC6521012018 | Кольцо, O | 1 |
| 82A | KC6521012030 | Кольцо, O | 1 |
| 83A | KC3591070400 | Соленоид | 1 |
| 84A | KC3319770090 | Жгут проводов | 1 |
| 85A | KC6521012018 | Кольцо, O | 2 |
| 86A | KC6521012009 | Кольцо, O | 4 |
| 87A | KC6110105045 | Болт, разъём | 4 |
| 101A | KC4161233370 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
