Аварийный рулевое управление группа — HITACHI ZW550

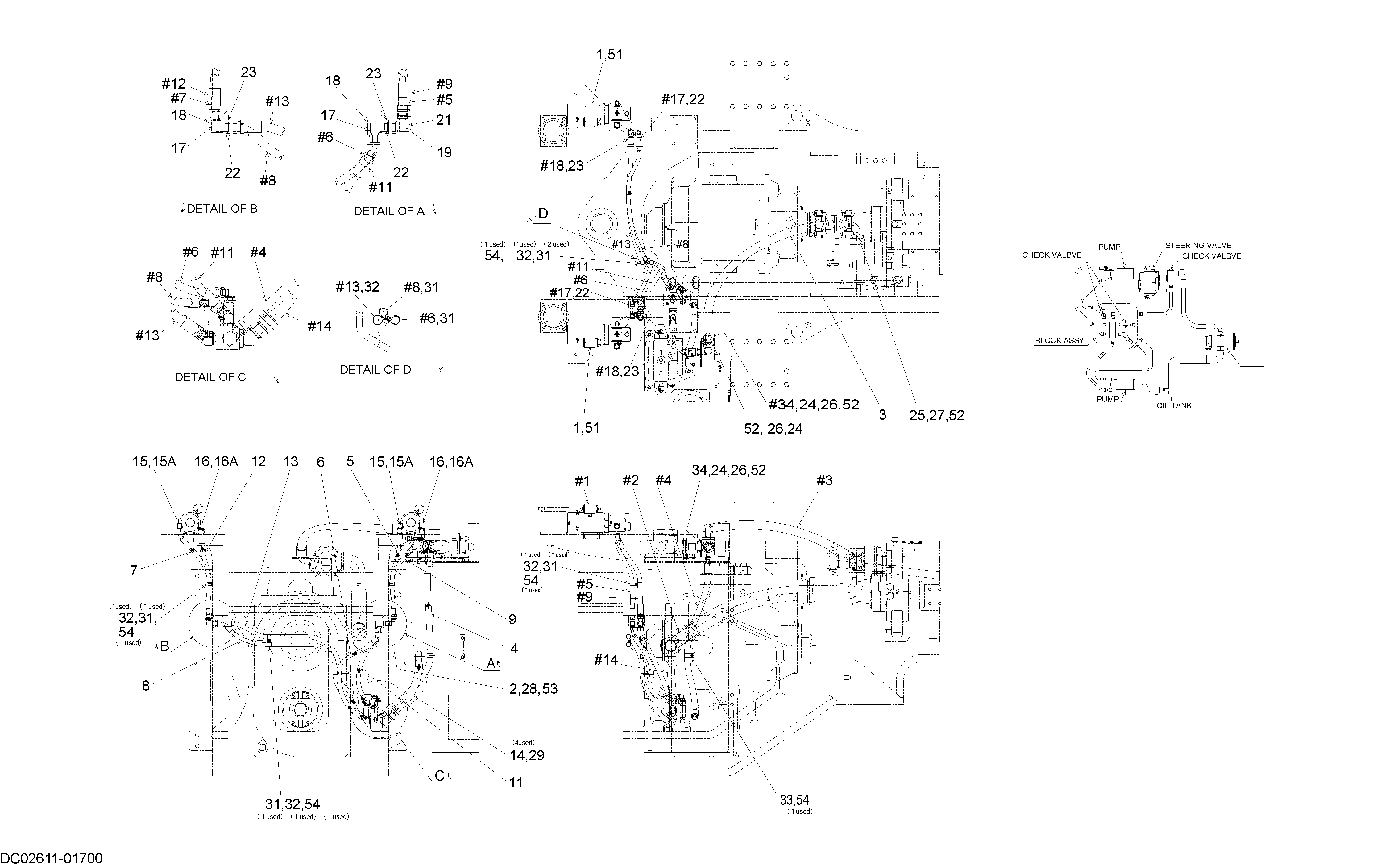

Заводская схема «Аварийный рулевое управление группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	KC4409060050	Насос блок	2
2	KC3877530640	Трубка, масляный	1
3	KC4310324250	Шланг, высокий давление	1
4	KC4310324260	Шланг, высокий давление	1
5	KC4310324270	Шланг, высокий давление	1
6	KC4310324280	Шланг, высокий давление	1
7	KC4310324290	Шланг, высокий давление	1
8	KC4311354000	Шланг, высокий давление	1
9	KC4310324300	Шланг, высокий давление	1
11	KC4310324310	Шланг, высокий давление	1
12	KC4310324320	Шланг, высокий давление	1
13	KC4310324330	Шланг, высокий давление	1
14	KC6704032044	Шланг, высокий давление	1
15	KC8825471408	Адаптер, угловой штуцер	2
15A	KC6523100101	Кольцо, O	1
16	KC8825471712	Адаптер, угловой штуцер	2
16A	KC6523100121	Кольцо, O	1
17	KC3024126390	Адаптер, угловой штуцер	2
18	KC3024126400	Адаптер, угловой штуцер	2
19	KC3024220220	Адаптер, угловой штуцер унион	1
21	KC3024220020	Адаптер, угловой штуцер унион	1
22	KC3760020670	Гайка	2
23	KC3760021330	Гайка	2
24	KC6981132210	Фланец, разрезной	4
25	KC6981138210	Фланец, разрезной	2
26	KC6522031027	Кольцо, O	2
27	KC6522041003	Кольцо, O	1
28	KC6522041010	Кольцо, O	1
29	KC6900205200	Лента, шланг	4
31	KC7201028000	Держатель, трубка	5
32	KC7201031000	Держатель, шланг	5
33	KC7201043000	Держатель, шланг	1
34	KC9920405450	Крышка	1
51	KC6180210035	Болт, флангед	8
52	KC6180212030	Болт, флангед	12
53	KC6180212035	Болт, флангед	4
54	KC6248021081	Гайка, флангед	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
