Гидравлический линия -навесное оборудование(для укороченный стрела) — HITACHI ZW550

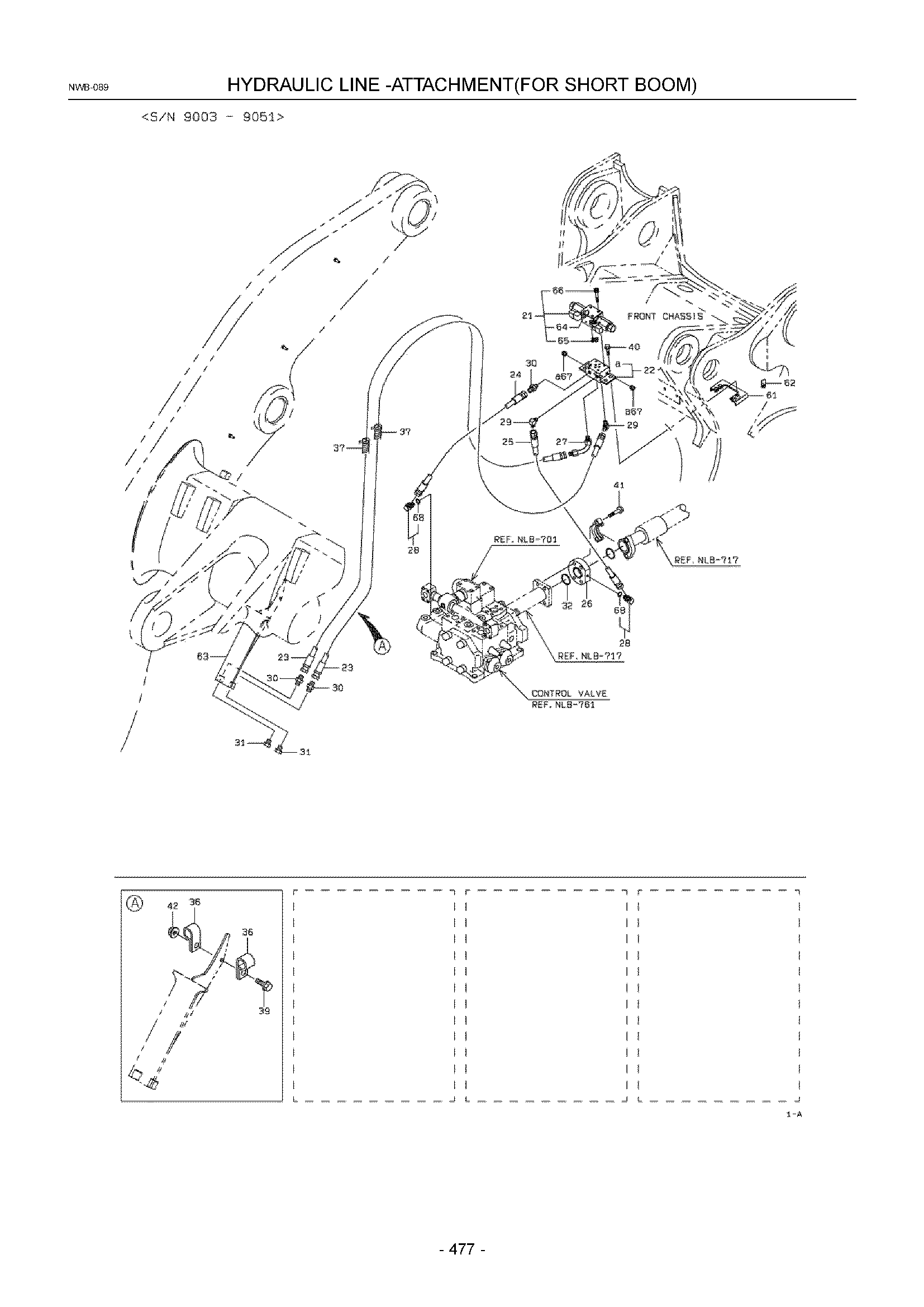

Заводская схема «Гидравлический линия -навесное оборудование(для укороченный стрела)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3855361100 | Клапан, электромагнитный | 1 |
| 22A | KC4141020440 | Блок | 1 |
| 23A | KC6865510350 | Шланг, высокий давление | 2 |
| 24A | KC6864510054 | Шланг, высокий давление | 1 |
| 25A | KC6805510080 | Шланг, высокий давление | 1 |
| 26A | KC4051024900 | Фланец | 1 |
| 27A | KC3875524570 | Трубка, масляный | 1 |
| 28A | KC8824107104 | Адаптер, угловой штуцер | 2 |
| 29A | KC8824103404 | Адаптер, угловой штуцер | 2 |
| 30A | KC8820100904 | Адаптер | 3 |
| 31A | KC8839014204 | Пробка | 2 |
| 32A | KC6522041006 | Кольцо, O | 1 |
| 33A | KC3319355540 | Трос в сборе | 1 |
| 34A | KC3319358360 | Трос в сборе | 1 |
| 35A | KC3319358370 | Трос в сборе | 1 |
| 36A | KC7200111500 | Держатель, трубка | 2 |
| 36B | KC7200111200 | Держатель, трубка | 2 |
| 37A | KC6908104000 | Трубка, спирал | |
| 38A | KC4175248740 | Пластина | 1 |
| 39A | KC6180208020 | Болт, флангед | 1 |
| 40A | KC6180210025 | Болт, флангед | 4 |
| 41A | KC6180212060 | Болт, флангед | 4 |
| 42A | KC6248021081 | Гайка, флангед | 1 |
| 43A | KC6180210012 | Болт, флангед | 2 |
| 61A | KC4161836710 | Пластина | 1 |
| 61B | KC4171135600 | Пластина | 1 |
| 62A | KC4161947610 | Пластина | 1 |
| 63A | KC4090247860 | Кронштейн | 1 |
| 64A | KC6521012018 | Кольцо, O | 2 |
| 65A | KC6521012009 | Кольцо, O | 4 |
| 66A | KC6110105045 | Болт, разъём | 4 |
| 67A | KC8839016102 | Пробка | 2 |
| 68A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
