Гидравлический линия (ковш) — HITACHI ZW550

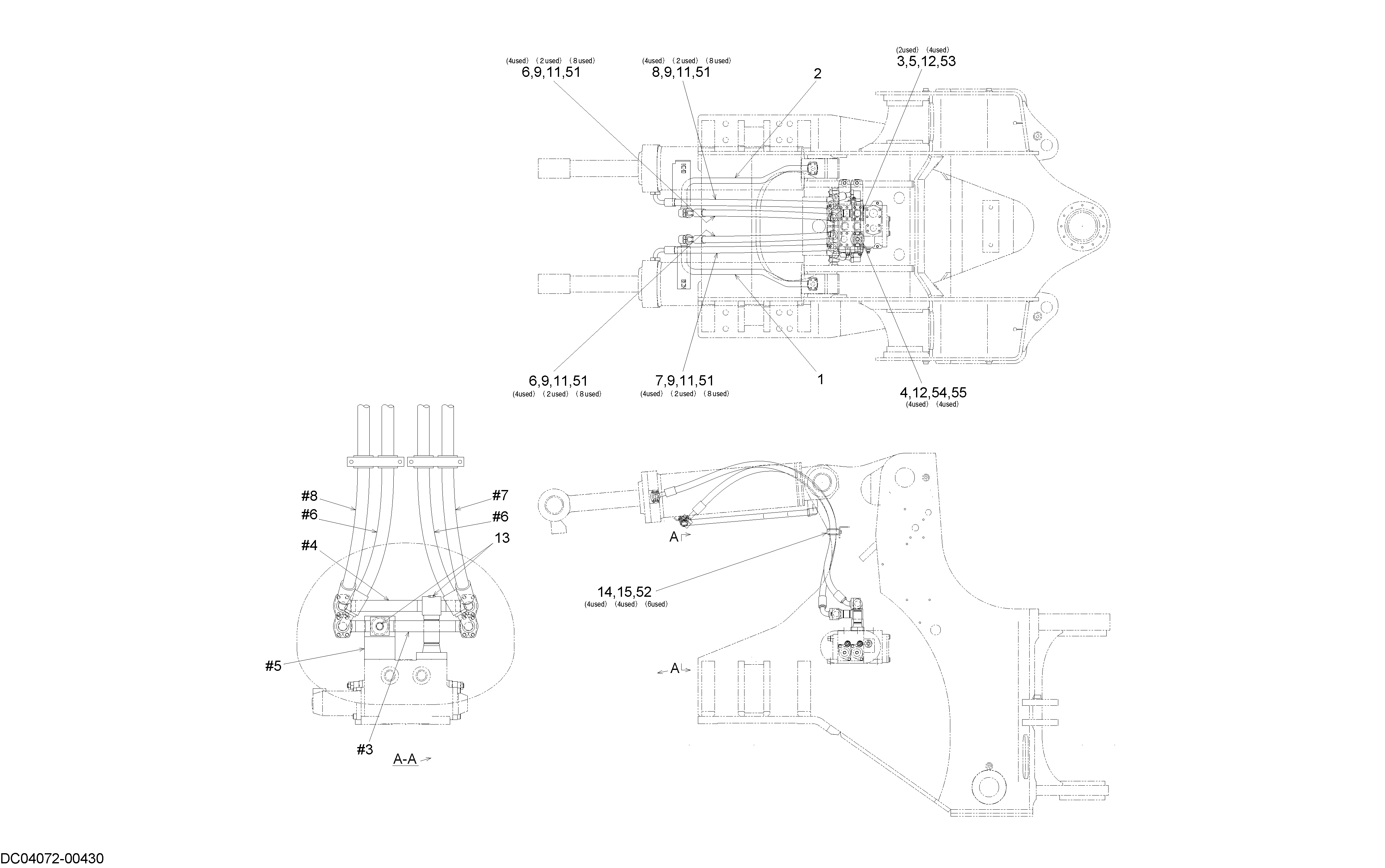

Заводская схема «Гидравлический линия (ковш)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC0313201660 | Трубка крепление | 1 |
| 2 | KC0313201680 | Трубка крепление | 1 |
| 3 | KC3877533680 | Трубка, масляный | 1 |
| 4 | KC3877533690 | Трубка, масляный | 1 |
| 5 | KC4141037910 | Блок | 1 |
| 6 | KC4310324220 | Шланг, высокий давление | 2 |
| 7 | KC4310324230 | Шланг, высокий давление | 1 |
| 8 | KC4310324240 | Шланг, высокий давление | 1 |
| 9 | KC6981125210 | Флангед, разрезной | 16 |
| 11 | KC6522031024 | Кольцо, O | 8 |
| 12 | KC6522041003 | Кольцо, O | 3 |
| 13 | KC8839021304 | Пробка | 2 |
| 14 | KC3292420040 | Хомут, мултипле | 4 |
| 15 | KC4085070180 | Втулка, еластик | 4 |
| 51 | KC6180210030 | Болт, флангед | 32 |
| 52 | KC6180210095 | Болт, флангед | 6 |
| 53 | KC6180212145 | Болт, флангед | 4 |
| 54 | KC6105712035 | Болт | 4 |
| 55 | KC6272112100 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
