Клапан крепление (еффикиент лоадинг система) — HITACHI ZW550

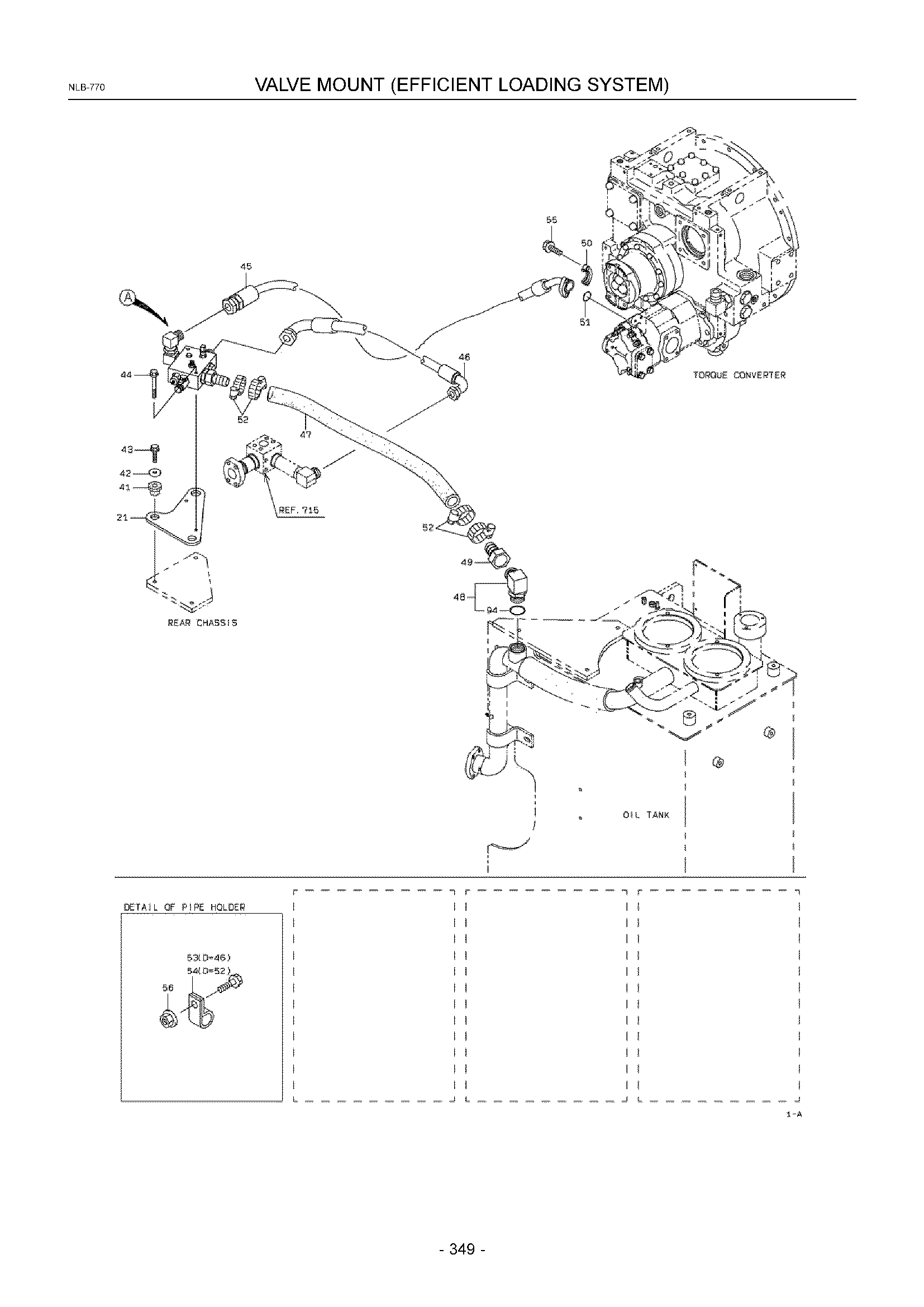

Заводская схема «Клапан крепление (еффикиент лоадинг система)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4164147750 | Пластина | 1 |
| 41A | KC4085020060 | Втулка, еластик | 3 |
| 42A | KC4161522330 | Пластина | 3 |
| 43A | KC6180210085 | Болт, флангед | 2 |
| 44A | KC6180212045 | Болт, флангед | 3 |
| 45A | KC4311352440 | Шланг, высокий давление | 1 |
| 45B | KC4311355240 | Шланг, высокий давление | 1 |
| 46A | KC6863370058 | Шланг, высокий давление | 1 |
| 47A | KC6704038000 | Шланг, подогрев ресистинг LP | |
| 48A | KC8824107124 | Адаптер, угловой штуцер | 1 |
| 49A | KC8851103240 | Ниппель, шланг | 1 |
| 50A | KC6981125210 | Фланец, разрезной | 2 |
| 51A | KC6522031024 | Кольцо, O | 1 |
| 52A | KC6900205700 | Лента, шланг | 4 |
| 53A | KC7201046000 | Держатель, шланг | 2 |
| 54A | KC7201052000 | Держатель, шланг | 2 |
| 55A | KC6180210030 | Болт, флангед | 4 |
| 56A | KC6248021081 | Гайка, флангед | 3 |
| 81A | KC4141037940 | Блок | 1 |
| 82A | KC3851171000 | Клапан в сборе | 1 |
| 83A | KC3591070390 | Соленоид | 1 |
| 84A | KC3856571900 | Клапан, предохранительный | 1 |
| 85A | KC3855460370 | Клапан, обратный | 1 |
| 86A | KC3583060100 | Датчик, давление | 1 |
| 87A | KC8824107120 | Адаптер, угловой штуцер | 1 |
| 88A | KC3024220180 | Адаптер, угловой штуцер унион | 1 |
| 89A | KC8820106706 | Адаптер | 1 |
| 89B | KC8839021306 | Пробка | 1 |
| 90A | KC8820106720 | Адаптер | 1 |
| 91A | KC8820106724 | Адаптер | 1 |
| 92A | KC8851103240 | Ниппель, шланг | 1 |
| 93A | KC8839021304 | Пробка | 2 |
| 94A | KC6521012044 | Кольцо, O | 1 |
| 131A | KC4932772070 | Уплотнение комплект | 1 |
| 132A | KC4932772500 | Уплотнение комплект | 1 |
| 133A | KC4932772490 | Уплотнение комплект | 1 |
| 134A | KC6521012014 | Кольцо, O | 1 |
| 135A | KC6521012038 | Кольцо, O | 1 |
| 139A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
