Ковш поситионер группа — HITACHI ZW550

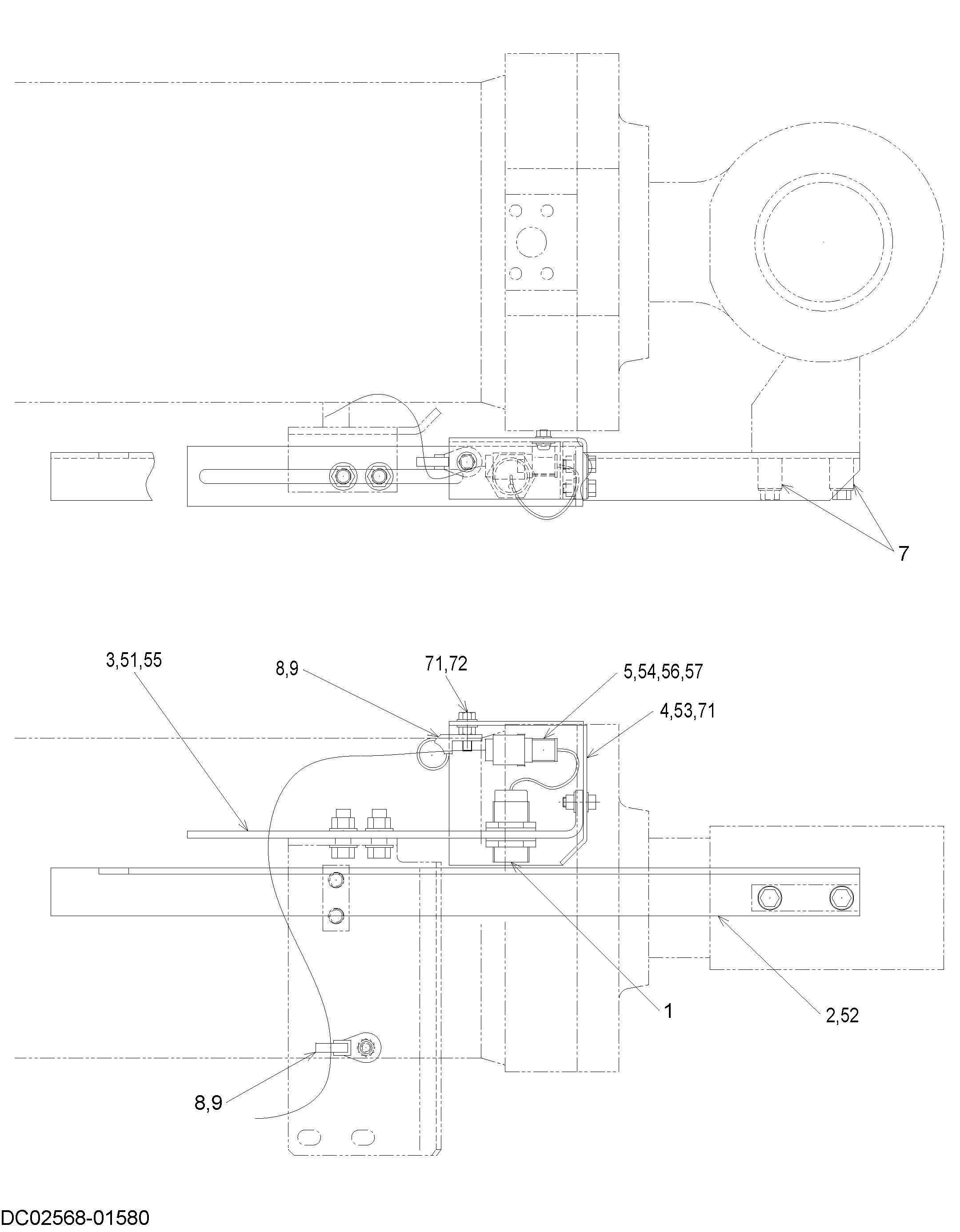

Заводская схема «Ковш поситионер группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3505170040 | Выключатель, проксимитй | 1 |
| 2 | KC3050243660 | Угол | 1 |
| 3 | KC4175130270 | Пластина | 1 |
| 4 | KC4160551370 | Пластина | 1 |
| 5 | KC4357120150 | Держатель, пружина | 1 |
| 7 | KC4378037490 | Бобышка | 2 |
| 8 | KC3292370120 | Крепление, шпилька | 2 |
| 9 | KC3292370090 | Хомут, нейлоновый | 2 |
| 51 | KC6180212030 | Болт, флангед | 2 |
| 52 | KC6180210045 | Болт, флангед | 2 |
| 53 | KC6180208020 | Болт, флангед | 2 |
| 54 | KC6225651612 | Винт | 1 |
| 55 | KC6248021121 | Гайка, флангед | 2 |
| 56 | KC6248021061 | Гайка, флангед | 1 |
| 57 | KC6272106100 | Пружинная шайба | 1 |
| 71 | KC6248021081 | Гайка, флангед | 3 |
| 72 | KC6180208025 | Болт, флангед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
