Гидравлический линия (1)(пилотный) — HITACHI ZW550

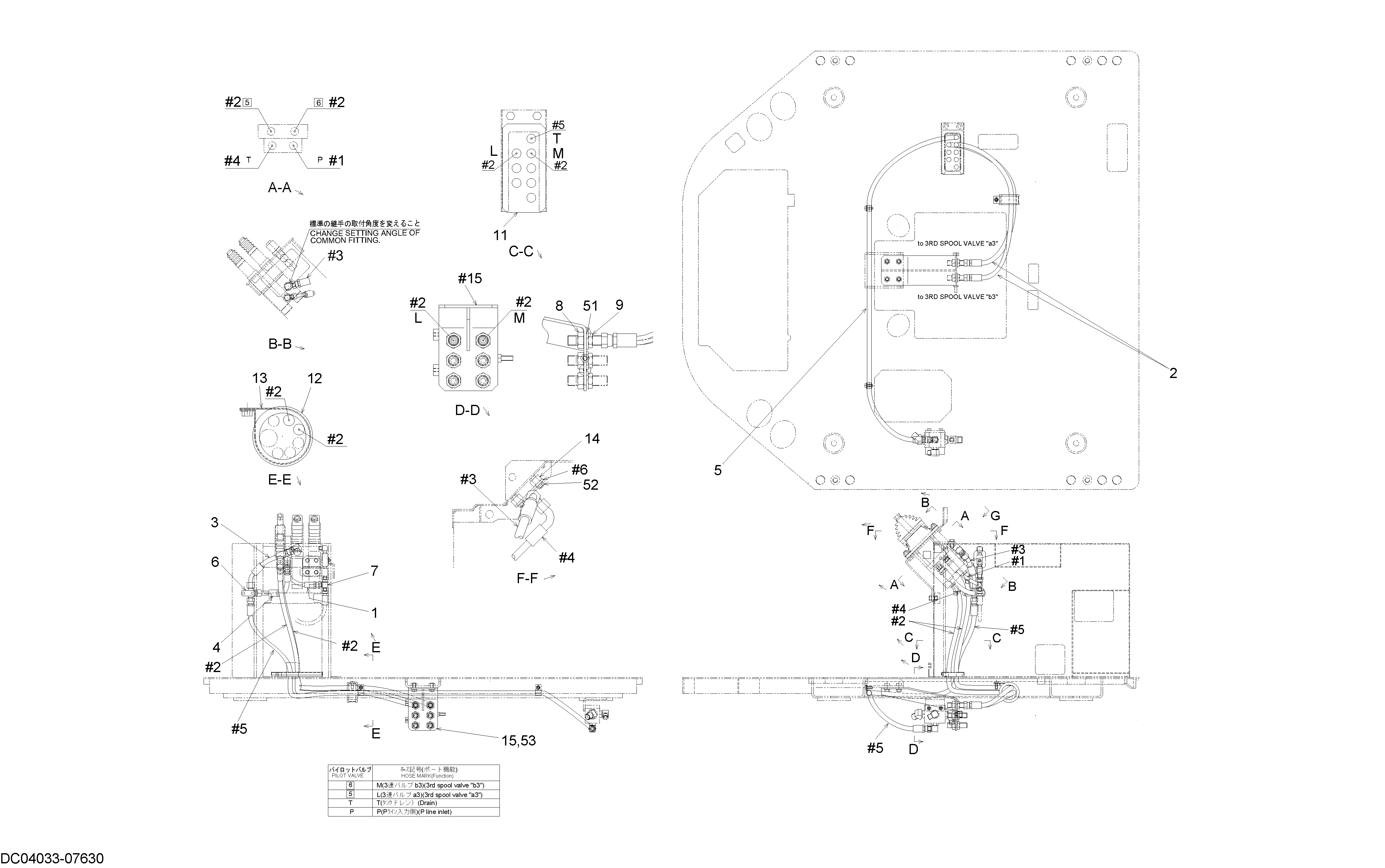

Заводская схема «Гидравлический линия (1)(пилотный)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC6805510025 | Шланг, высокий давление | 1 |
| 2 | KC4311334600 | Шланг, высокий давление | 2 |
| 3 | KC6804520022 | Шланг, высокий давление | 1 |
| 4 | KC6803520025 | Шланг, высокий давление | 1 |
| 5 | KC6805520170 | Шланг, высокий давление | 1 |
| 6 | KC3024624850 | Адаптер, TEE | 1 |
| 7 | KC3024623060 | Адаптер, TEE | 1 |
| 8 | KC3023020600 | Адаптер | 2 |
| 9 | KC3760020680 | Гайка | 2 |
| 11 | KC3305720610 | Уплотнительная втулка | 1 |
| 12 | KC6580163250 | Втулка, еластик | 1 |
| 13 | KC7201073000 | Держатель, шланг | 1 |
| 14 | KC4520029730 | Кольцо | 2 |
| 15 | KC4090325950 | Кронштейн | 1 |
| 51 | KC6270140161 | Шайба, плане | 2 |
| 52 | KC6248021061 | Гайка, флангед | 2 |
| 53 | KC6180210020 | Болт, флангед | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
