Тормоз линия - передний мост — HITACHI ZW550

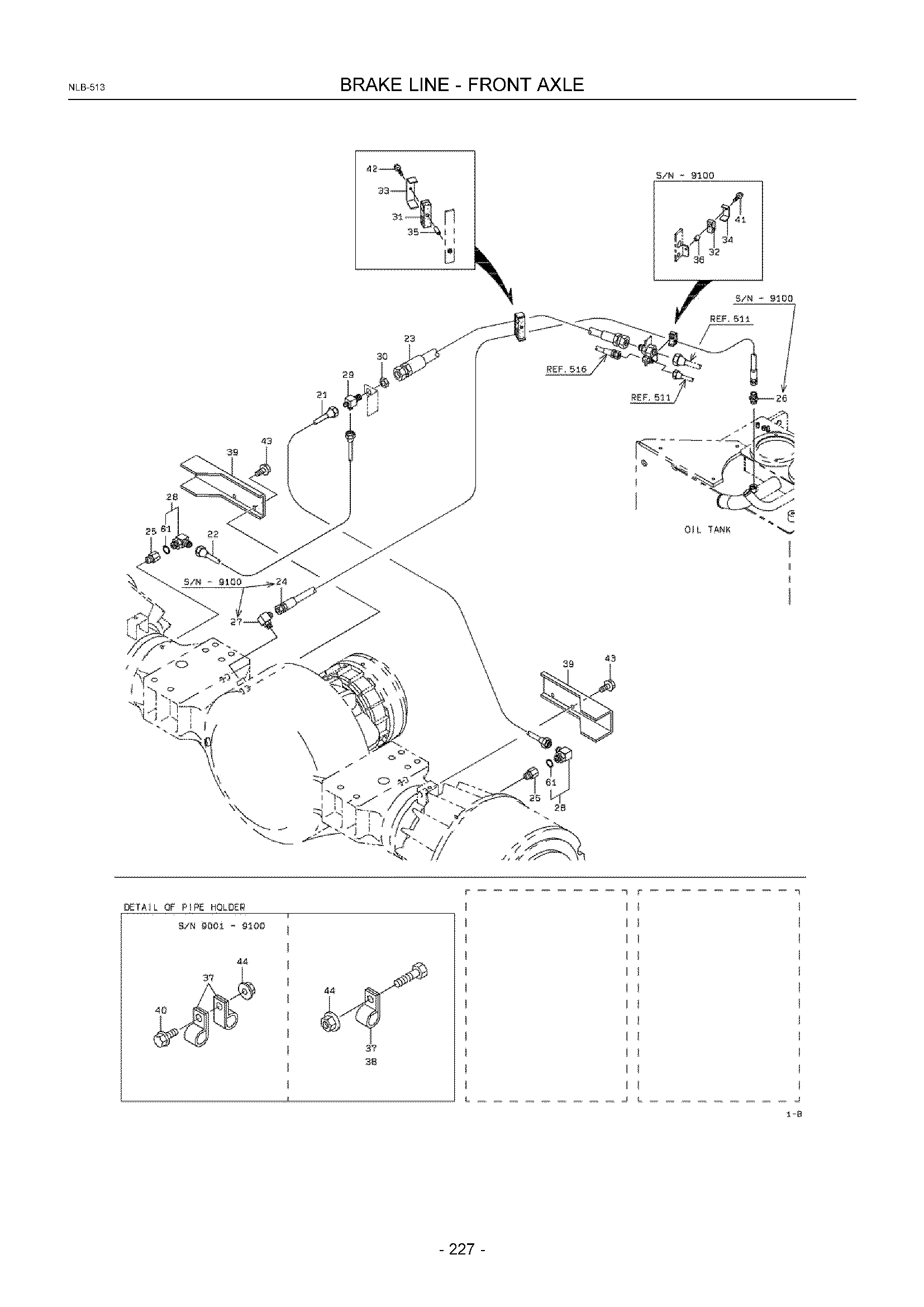

Заводская схема «Тормоз линия - передний мост» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3870625070 | Трубка в сборе, фларед | 1 |
| 22A | KC3870625080 | Трубка в сборе, фларед | 1 |
| 23A | KC6865550196 | Шланг, высокий давление | 1 |
| 24A | KC6805510420 | Шланг, высокий давление | 1 |
| 25A | KC3023021300 | Адаптер | 2 |
| 26A | KC8820100904 | Адаптер | 1 |
| 27A | KC8824103404 | Адаптер, угловой штуцер | 1 |
| 28A | KC4073220140 | Фларед штуцер, угловой штуцер | 2 |
| 29A | KC4073321270 | Фларед штуцер, TEE | 1 |
| 30A | KC3760021330 | Гайка | 1 |
| 31A | KC3305721600 | Уплотнительная втулка | 1 |
| 32A | KC3305721160 | Уплотнительная втулка | 1 |
| 33A | KC4160652350 | Пластина | 1 |
| 34A | KC4160559700 | Пластина | 1 |
| 35A | KC3872049290 | Трубка | 1 |
| 36A | KC3872045120 | Трубка | 1 |
| 37A | KC7200111200 | Держатель, трубка | 12 |
| 37B | KC7200111200 | Держатель, трубка | 3 |
| 38A | KC7201031000 | Держатель, шланг | 1 |
| 39A | KC4161838230 | Пластина | 2 |
| 40A | KC6180208016 | Болт, флангед | 2 |
| 41A | KC6180208040 | Болт, флангед | 1 |
| 42A | KC6180208060 | Болт, флангед | 1 |
| 43A | KC6180210016 | Болт, флангед | 4 |
| 44A | KC6248021081 | Гайка, флангед | 11 |
| 44B | KC6248021081 | Гайка, флангед | 4 |
| 61A | KC6521012014 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
