Окно стекло крепление — HITACHI ZW550

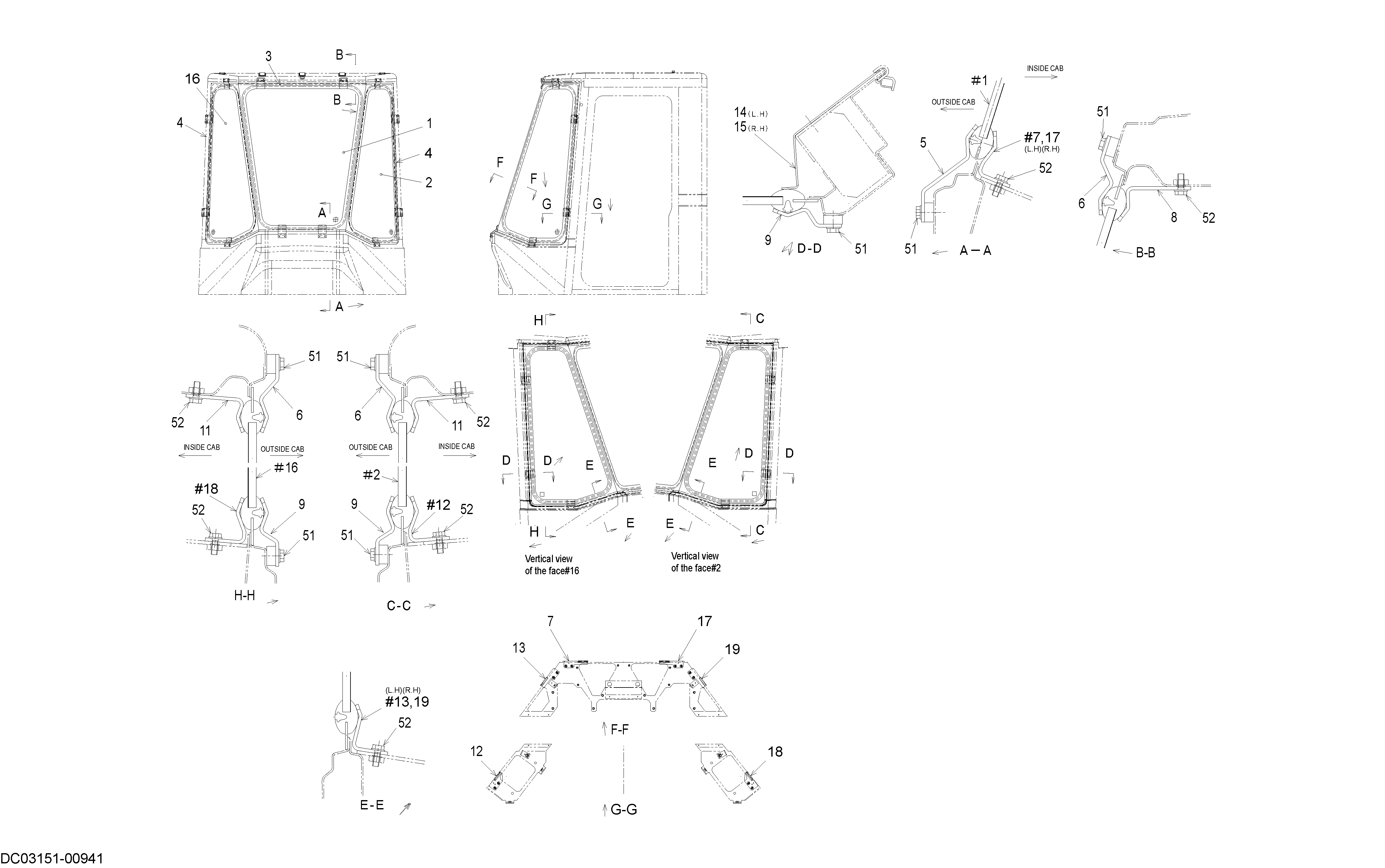

Заводская схема «Окно стекло крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3201123010 | Стекло, окно | 1 |
| 2 | KC3201123020 | Стекло, окно | 1 |
| 3 | KC3404125250 | Стрип, уплотнение | 1 |
| 4 | KC3404125260 | Стрип, уплотнение | 2 |
| 5 | KC4160926830 | Пластина | 2 |
| 6 | KC4160926840 | Пластина | 4 |
| 7 | KC4171627410 | Пластина | 1 |
| 8 | KC4160926860 | Пластина | 2 |
| 9 | KC4160926870 | Пластина | 6 |
| 11 | KC4160926880 | Пластина | 2 |
| 12 | KC4171627370 | Пластина | 1 |
| 13 | KC4171627390 | Пластина | 1 |
| 14 | KC4162022840 | Пластина | 1 |
| 15 | KC4162022850 | Пластина | 1 |
| 16 | KC3201123030 | Стекло, окно | 1 |
| 17 | KC4171627420 | Пластина | 1 |
| 18 | KC4171627380 | Пластина | 1 |
| 19 | KC4171627400 | Пластина | 1 |
| 51 | KC6180206012 | Болт, флангед | 24 |
| 52 | KC6180206016 | Болт, флангед | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
