Гидравлический линия (подъём рукоять) — HITACHI ZW550

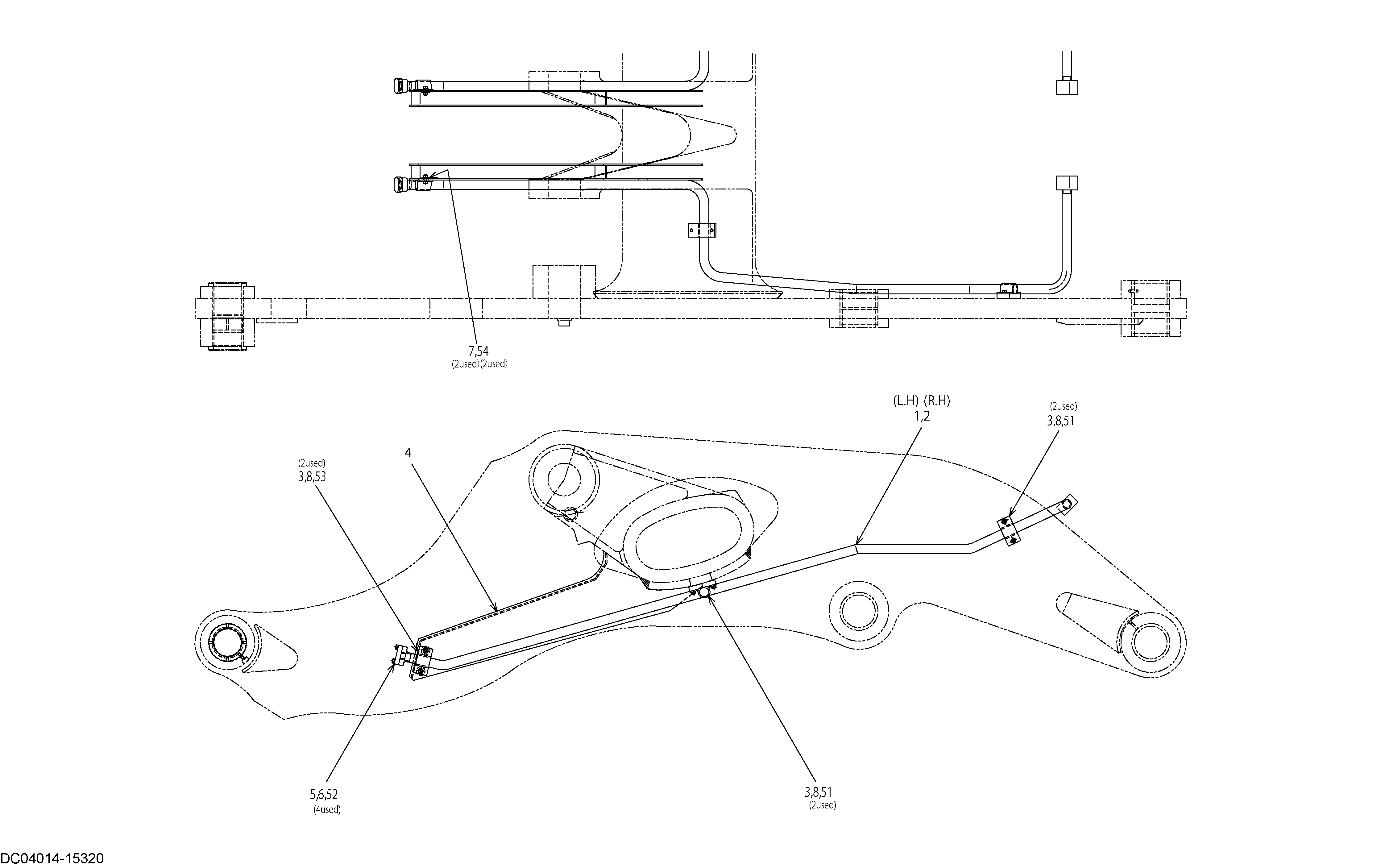

Заводская схема «Гидравлический линия (подъём рукоять)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3877539990 | Трубка, масляный | 1 |
| 2 | KC3877540000 | Трубка, масляный | 1 |
| 3 | KC4357320070 | Держатель, трубка | 6 |
| 4 | KC4090256840 | Кронштейн | 2 |
| 5 | KC4164120450 | Пластина | 2 |
| 6 | KC6522031024 | Кольцо, O | 2 |
| 7 | KC4601121300 | Шайба, .плане | 4 |
| 8 | KC4160027510 | Пластина | 4 |
| 51 | KC6180210016 | Болт, флангед | 8 |
| 52 | KC6180210035 | Болт, флангед | 8 |
| 53 | KC6180210025 | Болт, флангед | 4 |
| 54 | KC6248021101 | Гайка, флангед | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
